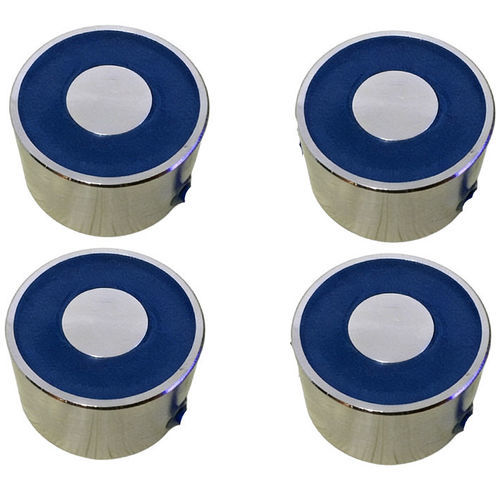

Поддерживающий магнит WL4025

цилиндрическийдля использования в автомобиляхдля электронного оборудования

Обзор
Круглый удерживающий электромагнит — это электромагнит, питаемый постоянным током, предназначенный для контролируемого удержания ферромагнитных металлических изделий. Круглая форма обеспечивает равномерное распределение магнитного поля и стабильное взаимодействие с плоскими металлическими поверхностями. Изделие предназначено для промышленного применения и доступно с опциями для непрерывной работы, нестандартного напряжения, диаметра/длины кабеля и покрытия.

Ключевые характеристики
Магнит генерирует магнитную силу только при протекании тока через внутреннюю медную катушку; это не постоянный магнит. Обеспечивает высокую удерживающую силу в компактном круглом корпусе, имеет герметичную конструкцию для промышленной прочности, варианты для непрерывной работы и цинковое (или никелевое/эпоксидное) покрытие для защиты от коррозии. Электрические и тепловые характеристики можно оптимизировать выбором напряжения и рабочего цикла.

Преимущества

• Управляемая удерживающая сила при питании DC; мгновенное включение/выключение.
• Высокая удерживающая сила относительно компактных размеров; доступны варианты для непрерывной работы (100% ED).
• Герметичная конструкция и коррозионностойкое покрытие для промышленных условий.
• Низкие требования к обслуживанию и длительный срок службы при эксплуатации в соответствии со спецификацией.

Недостатки

• Для поддержания удерживающей силы требуется непрерывное питание; при отключении питания удержание отсутствует.
• Возможен нагрев при длительной работе; для непрерывной эксплуатации необходима адекватная тепловая развязка.
• Удерживающая сила сильно зависит от состояния контактной поверхности (плоскостность, лак, ржавчина) и материала (должен быть ферромагнитным).
• Возможна остаточная намагниченность в зависимости от марки стали и магнитной цепи.

Применения

• Промышленная автоматизация: удержание металлических деталей при обработке, сварке или сборке.
• Блокировки безопасности и электромагнитные замки для контроля доступа и промышленных ворот.
• Робототехника: удержание стальных деталей в процессе сборки и обработки.
• Транспортное оборудование, торговые автоматы, медицинское и лабораторное оборудование, где требуется стабильное и бесшумное удержание.

Технический паспорт (фрагмент)
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: ~500 000 циклов
Certification: CE, ROHS, ISO9001
Material: Корпус из углеродистой стали с цинковым покрытием (опции никель/эпоксид)
Lead Wire Length (mm): 200 (настраиваемый)
Install Style: screw (глубина резьбы M5 * 6)
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes (герметичный)
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C до 100°C
Duty Cycle: 1–100% (возможна непрерывная работа)
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs в неделю
Delivery Time: 30 Days
Port of Loading: Shenzhen

Примечания по работе и подбору
Опубликованная удерживающая сила измерена в идеальных условиях (гладкая плоская низкоуглеродистая сталь, полный контакт, отсутствие воздушного зазора). В реальных условиях (краска, ржавчина, тонкие листы, шероховатость) сила уменьшается; рекомендуется применять запас безопасности 30–50%. Стандартные DC-напряжения: 12V, 24V и 48V; 24V DC распространено в промышленной автоматизации. Варианты для непрерывной работы (100% ED) требуют соответствующего отвода тепла и теплового управления.

Характеристики / Технические спецификации

• Brand: Weilong Technology
• Model: WL 4025
• Rated Voltage: DC 24V
• Rated Power: 4.5 W
• Attraction Force: 3500 GF
• Work Model: Holding suction (электромагнитное удержание)
• Service Life: ~500 000 циклов
• Material / Housing: Углеродистая сталь с цинковым покрытием (опции никель/эпоксид)
• Lead Wire Length: 200 mm (настраиваемый)
• Install Style: крепление винтами (глубина резьбы M5 * 6)
• Ingress / Water-proof: yes (герметичный)
• Insulation Class: F (155°C)
• Resistance: 132 ohm
• Operating Temperature Range: -10°C до 100°C
• Duty Cycle: 1–100% (возможна непрерывная работа)
• Reset Time: 1 s
• MOQ / Supply: MOQ 1000 pcs; мощность поставки ~5000 pcs/неделя
• Typical Delivery Time: 30 days
