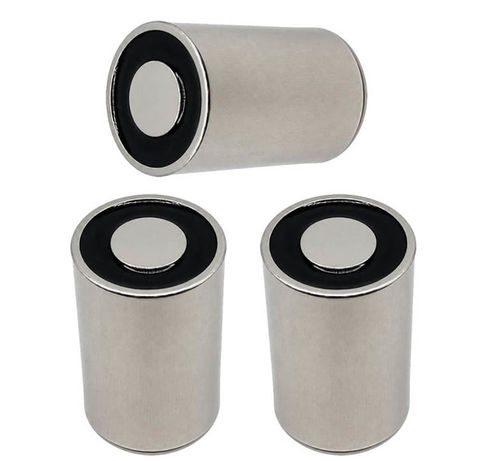

Подъемный электромагнит с электрическим переключением WL1625

для погрузно-разгрузочных работкомпактныйэлектромагнитный

Обзор
Электромагнитный держатель — это управляемое устройство для удержания, позиционирования и освобождения ферромагнитных деталей с помощью электромагнитного поля. WL1625 обеспечивает переключаемую функцию удержания, подходящую для задач автоматизации и обработки материалов. Типичные применения: удержание деталей, позиционирование и временная фиксация в производственной среде.

Принцип работы
WL1625 использует намотанную катушку и магнитный сердечник для генерации осевого магнитного поля при подаче питания. Магнитная схема концентрирует силу в зоне контакта, что обеспечивает притяжение и удержание металлических деталей. При отключении питания поле исчезает, и деталь освобождается. Производительность зависит от конструкции катушки, напряжения/тока, воздушного зазора, площади контакта и материала сердечника; современные устройства можно интегрировать с датчиками или электроникой управления для автоматизации.

Применение
Электромагнитные держатели используются там, где требуется контролируемое и повторяемое магнитное удержание:

• Робототехника и монтажные системы для захвата и удержания деталей во время обработки
• Подъем и перемещение стальных листов и металлических компонентов
• Оснастка для ЧПУ, шаблоны и сварочное оборудование для точного позиционирования
• Устройства безопасности и запирания с возможностью дистанционного управления
• Лабораторное и испытательное оборудование, требующее точной и повторяемой фиксации

Преимущества и недостатки
Преимущества

• Переключаемая удерживающая сила для управляемого захвата и освобождения
• Быстрый отклик и высокая повторяемость для автоматизированных циклов
• Компактная конструкция и простая интеграция в системы управления
• Варианты напряжения и монтажа для адаптации к установке

Недостатки

• Требует электропитания; при его отсутствии удержание нарушается без дополнительных мер безопасности
• Катушка нагревается при длительной работе, требуется терморегулирование
• Первоначальная стоимость может быть выше, чем у простых механических держателей

Устранение неисправностей (частые проблемы, причины и решения)
1. Слабая магнитная сила

• Возможные причины: недостаточное напряжение/ток, большой воздушный зазор, повреждена катушка или сердечник
• Решения: проверить питание, обеспечить полную контактную поверхность, осмотреть катушку и соединения

2. Магнит не срабатывает

• Возможные причины: ошибка в проводке, отказ контроллера или драйвера
• Решения: проверить проводку и разъемы, протестировать управляющий сигнал, заменить неисправные компоненты

3. Чрезмерный нагрев

• Возможные причины: длительная работа под питанием, перегрузка по току, недостаточная вентиляция
• Решения: уменьшить рабочий цикл, улучшить охлаждение, проверить номинальные параметры

4. Нестабильное удержание или дрожание

• Возможные причины: вибрация, неправильная установка, недостаточная площадь контакта
• Решения: закрепить монтаж, выбрать модель, подходящую для нагрузки, отрегулировать расположение

Технические данные (основные параметры)
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Технические характеристики

• Brand: Weilong Technology
• Model: WL1625
• Напряжение: DC 12V или 24V
• Мощность: 2-5 W
• Режим работы: Включено = магнит включен
• Удерживающая сила: 3 Kgs
• Сопротивление: 32 Ω
• Рабочий цикл: 100% ; duty cycle 1-100%
• Срок службы: ~300 000 циклов
• Класс изоляции: B
• Рабочая температура: -10°C до 100°C
• Длина выводов: 200 mm
• Материал: Магнит + корпус из углеродистой стали
• Сертификации: CE, ROHS, ISO9001
• MOQ: 1000 pcs; Производительность: 5000 pcs/неделя; типичная доставка: 30 дней
