Подъемный электромагнит с электрическим переключением WL10050

для листового металладля погрузно-разгрузочных работкомпактный

Обзор продукта

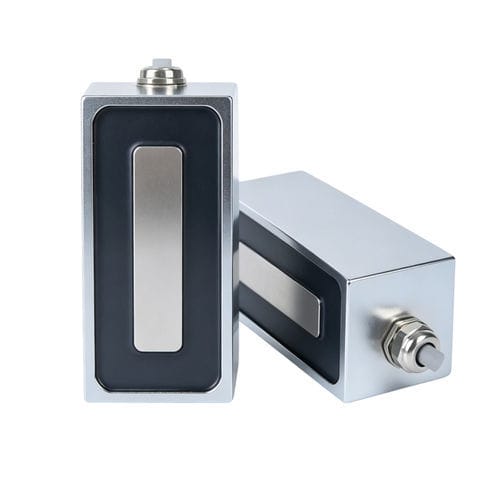

WL10050 — прямоугольный электромагнит, разработанный для промышленных задач притяжения и подъёма. Прямоугольное сечение увеличивает площадь контакта по сравнению с круглым сердечником, обеспечивая стабильную удерживающую силу для ферромагнитных деталей (сталь, железо).

Ключевые характеристики

• Высокая удерживающая сила: Типично около 80 кг.
• Варианты питания DC: Доступен в исполнениях DC 12V, 18V и 24V (прочие по запросу).
• Компактная конструкция: Прямоугольная форма для прямого контакта с поверхностью и удобной интеграции.
• Режим работы и температура: Подходит для непрерывной работы (1–100%), диапазон −10°C до 100°C.
• Конструкция: Корпус из углеродистой стали, изолированная медная катушка, длина вывода 200 мм, монтаж через отверстия под винты.

Детали продукта WL10050
Устройство обычно содержит железный сердечник, изолированную медную катушку и защитный корпус. Активация происходит подачей указанного DC напряжения; магнитная сила пропорциональна току и регулируется источником питания или управляющей схемой. Некоторые модификации имеют конструкцию против остаточной намагниченности и антикоррозийные покрытия.

Техническая характеристика (фрагмент)
Brand: Weilong Technology
Model: WL10050
Номинальные напряжения (V): DC 12V, 18V, 24V
Номинальная мощность (W): 14–20 W
Удерживающая сила: 80 kg
Сопротивление: 68 Ω
Длина вывода: 200 mm
Класс изоляции: B
Рабочая температура: −10°C до 100°C
Рабочий цикл: 1–100% (выпуски для непрерывной работы доступны)
Срок службы: ~100 000 циклов
Монтаж: отверстие под винт
Водозащита: нет (доступны покрытия)
Сертификация: CE, RoHS, ISO9001
MOQ: 1000 шт / Срок поставки: ~30 дней / Производительность: ~5000 шт/неделя

Преимущества и недостатки

• Преимущества: Большая контактная поверхность и большая удерживающая сила по сравнению с круглыми магнитами; точное регулирование сил по току; компактность и адаптируемость; возможность настройки напряжения/размера/силы.
• Недостатки: Требует постоянного питания для удержания намагничивания; возможный перегрев при длительной работе (рекомендуется тепловое управление); действует только на ферромагнитные материалы; неправильная конструкция или перегрузка может повредить катушку.

Руководство по устранению неполадок

• 1. Низкая магнитная сила
  • Причины: Недостаточное или нестабильное напряжение, плохой контакт или воздушный зазор, старение катушки.
  • Решения: Стабилизировать питание; обеспечить ровную контактную поверхность; удалить ржавчину/грязь; восстановить или заменить катушку.
• 2. Перегрев
  • Причины: Длительная работа, недостаточное охлаждение, высокая температура окружающей среды.
  • Решения: Соблюдать рекомендованный рабочий цикл; проверить напряжение/ток; установить дополнительное охлаждение или выбрать модель с высокой температурной стойкостью.
• 3. Нет реакции
  • Причины: Сбой питания, повреждение катушки, неисправность блока управления.
  • Решения: Проверить проводку и питание; прозвонить катушку мультиметром; заменить дефектные компоненты.
• 4. Медленное отпускание или остаточная намагниченность
  • Причины: Остаточная намагниченность, особенности схемы управления, механическое заедание.
  • Решения: Использовать демагнитизирующий импульс или инверсию полярности; добавить механический сброс (пружину); выбрать сердечник с низкой остаточной намагниченностью.
• 5. Чрезмерное энергопотребление
  • Причины: Неправильные настройки напряжения/тока, деградация изоляции, неэффективная конструкция катушки.
  • Решения: Использовать подходящий источник питания; проверить изоляцию; заменить на энергоэффективную модель.
• 6. Механические проблемы крепления
  • Причины: Ослабленные винты, вибрация, неправильная установка.
  • Решения: Затянуть крепёж; добавить антивибрационные элементы; обеспечить правильную установку.
• 7. Повреждение или выгорание катушки
  • Причины: Перенапряжение/переток, перегрев, потеря изоляции.
  • Решения: Установить защиту (предохранители/термостаты); использовать регуляторы напряжения; заменить сгоревшие катушки.
• 8. Остаточное магнитное поле
  • Причины: Гистерезис сердечника, постоянная намагниченность.
  • Решения: Применить анти-остаточную конструкцию; инверсные импульсы; подобрать подходящий материал сердечника.

Применение
Применяется в автоматизации и робототехнике для позиционирования металлических деталей, в системах обработки материалов для подъёма стальных листов/пластин/лома, в упаковочных и сортировочных линиях для точного позиционирования, в магнитных замках, на сварочных и испытательных стендах в автомобильной отрасли, а также в магнитных тисках и промышленных приспособлениях. Возможны индивидуальные конструкции для специальных задач.

Технические характеристики

• Brand: Weilong Technology
• Model: WL10050
• Номинальные напряжения: DC 12V, 18V, 24V (возможны другие DC варианты)
• Номинальная мощность: 14–20 W
• Удерживающая сила: 80 kg (ориентировочно)
• Сопротивление: 68 Ω
• Длина вывода: 200 mm
• Класс изоляции: B
• Рабочая температура: −10°C до 100°C
• Рабочий цикл: 1–100% (варианты для непрерывной работы доступны)
• Срок службы: ~100 000 циклов
• Материал: Корпус из углеродистой стали / магнитный стальной сердечник
• Монтаж: Отверстия под винты
• Сертификации: CE, RoHS, ISO9001
• MOQ / Срок поставки / Производительность: ~1000 шт / 30 дней / 5000 шт в неделю
