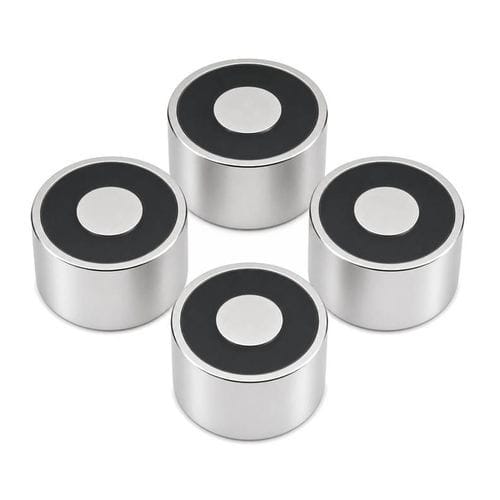

Подъемный электромагнит с электрическим переключением WL1811

для погрузно-разгрузочных работэлектромагнитный

Обзор продукта
WL1811 — это удерживающий электромагнит на постоянном токе, предназначенный для притяжения и удержания ферромагнитных деталей при подаче питания. Состоит из эмалированной медной обмотки на железном сердечнике в стальном корпусе. Доступны круглые, квадратные, плоские и нестандартные варианты с усилиями удержания от нескольких ньютонов до нескольких тысяч ньютонов. Типичные номинальные напряжения: 6 В, 12 В, 24 В и 48 В DC. Опции: водозащита, термостойкие обмотки, антикоррозионное покрытие, индивидуальная длина выводов, разъемы и монтажные отверстия. Изделия могут быть изготовлены для непрерывного или прерывистого режима работы, применимы в промышленной автоматизации, робототехнике, системах безопасности и станках.

Принцип работы

• Подать постоянное напряжение на медную обмотку.
• Ток протекает через катушку и намагничивает сердечник из железа.
• Корпус направляет магнитный поток к контактной поверхности, магнитная цепь замыкается через стальное изделие.
• Образующаяся сила притяжения удерживает деталь; при отключении питания изделие освобождается.
• Некоторые варианты имеют низкую остаточную намагниченность или схемы размагничивания для более быстрого и точного отпускания.

Основные характеристики

• Высокая удерживающая сила для размеров корпуса.
• Низкое энергопотребление относительно удерживающей способности.
• Быстрое включение/выключение и высокая воспроизводимость.
• Компактные модели для установки в ограниченном пространстве.
• Возможность настройки напряжения, удерживающей силы и размеров.
• Доступны варианты с водозащитой и антикоррозионной обработкой.

Промышленные применения

• Автоматизация производства: фиксация и позиционирование при сборке, сварке, обработке и контроле.
• Робототехника: энд-эффекторы для взятия и размещения стальных деталей.
• Упаковочные и транспортные машины: временная фиксация и передача материалов.
• Медицинские и лабораторные приборы, требующие надежной магнитной фиксации.
• Системы безопасности: электромагнитные замки, контроль доступа и удержание противопожарных дверей.
• Оснастка, ЧПУ, оборудование для полупроводников и автоматизированные склады.

Преимущества и недостатки

• Преимущества: высокая удерживающая сила, быстрое переключение, компактность, простота электронной организации и возможности кастомизации.
• Недостатки: требуется постоянная подача питания для удержания (если не используется альтернативная схема), потеря силы при зазорах/неровных или загрязненных поверхностях, возможный перегрев при превышении допустимого рабочего цикла без теплового контроля.

Устранение неполадок / типичные проблемы

• Слабая удерживающая сила: проверить питание, очистить и выровнять контактные поверхности, устранить зазоры и проверить состояние обмотки.
• Отсутствие магнитной силы: проверить проводку, разъемы, предохранители, непрерывность обмотки и выход источника питания.
• Перегрев: проверить рабочий цикл, улучшить вентиляцию или использовать исполнение для непрерывной работы.
• Медленное отпускание / остаточная намагниченность: рассмотреть схемы размагничивания или исполнения с низкой остаточной магнитной индукцией.
• Шум или вибрация: проверить крепеж, выравнивание и контактные поверхности.
• Прерывистая работа: проверить ослабленные клеммы, поврежденные кабели и стабильность регулирования напряжения.

Технический паспорт (фрагмент)
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

Технические характеристики

• Модель: WL1811
• Тип продукта: удерживающий электромагнит постоянного тока
• Размер: Ø18 x H11
• Усилие удержания: 30 N
• Варианты напряжения: DC 12V / 24V (типично; также распространены 6V и 48V)
• Потребляемая мощность: 43 W
• Рабочий цикл: 10% (доступны модели для непрерывной работы)
• Класс изоляции: B
• Hi-pot: AC 750V / 2s
• Срок службы: >500,000 циклов
• Поверхность: электроосадка (цинковое покрытие)
• Резьба крепления: M5 x H19
• Вывод провода: стандартный нижний вывод 25 см (на заказ)
• Материал: стальной корпус и эмалированный медный провод
• Масса нетто: 168 g
• Сертификаты: CE, RoHS
