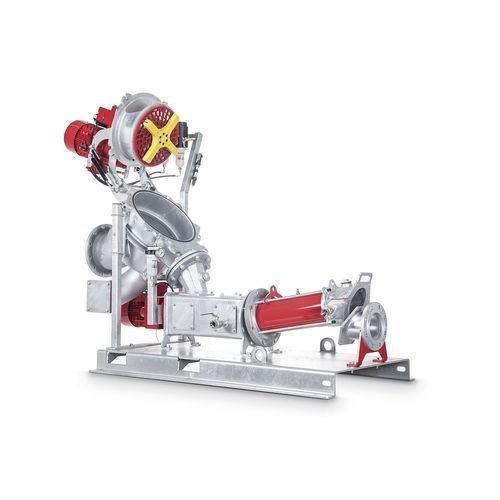

Насосная установка с эксцентрическим винтом CC-Cut series

для сточных водэлектрическаясамозаполняющаяся

Обзор
CC-Cut сочетает винтовой насос серии CC с предварительно установленным измельчителем RotaCut, обеспечивая запуск, перекачку и подготовку разнообразных вязких жидкостей, содержащих твердые частицы, волокна и посторонние предметы. Компактная конструкция облегчает интеграцию в биогазовые установки и аналогичные объекты, где требуется снижение вязкости, разделение тяжёлых включений и гомогенизация.

Ключевые преимущества

• Улучшенные характеристики перекачки за счёт сочетания насоса и измельчителя
• Надёжная обработка высоковязких и трудноперекачиваемых сред
• Уменьшение количества мусора и отделение тяжёлых включений до оборудования на выходе
• Небольшая занимаемая площадь благодаря компактному исполнению
• Быстрое обслуживание и замена изнашиваемых деталей на месте (QuickService)

Принцип / Функция
CC-Cut измельчает нарушающие работу твердые частицы, отделяет тяжёлые включения и гомогенизирует вязкие суспензии, предотвращая засоры и неисправности оборудования на выходе. Снижение вязкости и уменьшение образования плавающих слоёв позволяет снизить энергопотребление последующих насосов и смесителей.

Модели

• CC-Cut / RCQ-33Gpro — Маленькая, удобная в обслуживании установка для малых объёмных расходов; подходит для обработки и защиты последующих агрегатов при работе с малыми объёмами вязкой среды.
• CC-Cut / RCQ-43Qpro — Компактная, простая в обслуживании модель для интенсивной подготовки вязких сред с быстрой заменой деталей на месте.
• CC-Cut / RCX-48G — Универсальная эффективная система для экономичной подготовки больших объёмов сред средней и высокой вязкости; длительный срок службы и надёжное отделение тяжёлых включений.
• CC-Cut / RCX-58G — Мощная модель для непрерывной интенсивной подготовки и перекачки больших объёмов высоковязких суспензий в тяжёлых условиях эксплуатации.

Особенности

• Отделение тяжёлых включений — Интегрированный в каждый RotaCut сепаратор для удаления камней и металлических частей, защищающий измельчитель и последующие компоненты.
• Поворотный механизм — Блок ротор/статор можно поворачивать для обслуживания без демонтажа всасывающей трубопроводной линии.
• Защищённый карданный вал — Увеличенный карданный вал с двумя шарнирами и защитной гильзой обеспечивает надёжную передачу крутящего момента и защиту от повреждений.
• Варианты замены деталей — Несколько стратегий замены: ротор/статор как единый блок, замена вращающегося блока или поэтапная замена отдельных частей.
• Геометрия режущего сита — Оптимизированные переворачиваемые режущие сита из износостойкой специальной стали для плавной работы и длительного срока службы.
• QuickService — Полная функциональность QuickService: изнашиваемые детали доступны и заменяются за несколько шагов для быстрого обслуживания на месте.
• Компактная конструкция — Насос и измельчитель смонтированы так, чтобы минимизировать длину всасывания и занимаемую площадь при сохранении доступа для обслуживания.
• Quality Cartridge — Заводская предварительная сборка и проверка механического уплотнения в картриджной конструкции для упрощения и ускорения замены уплотнения на месте.
• ACCplus — Опциональный онлайн‑мониторинг состояния лезвий измельчителя для снижения объёма обслуживания и интеграции в системы управления.

Опции

• Геометрии ротор/статор — Стандартная одноступенчатая (M1), двухступенчатая (M2) для повышенных давлений и удлинённые геометрии (D1) для высоковязких или абразивных сред.
• Режущие сита — Свободный проход от 4 мм до 50 мм; доступны исполнения из нержавеющей стали для агрессивных сред.
• Функция Auto‑Reverse — Обнаруживает засоры и периодически реверсирует для поддержания остроты лезвий и производительности при снижении энергопотребления.
• Debris Removal System (DRS) — Непрерывно удаляет отделённые тяжёлые включения в ходе работы при минимальных потерях среды.

Области применения
В первую очередь для биогазовых установок: перекачка и подготовка навоза, рециркулятов и органических суспензий, содержащих солому, траву, кормовые остатки, камни, металлические детали и другие посторонние предметы. CC-Cut может быть интегрирован в качестве центральной насосной/подготовительной установки для снижения отказов в дальнейшем оборудовании и повышения общей эффективности объекта.

Обслуживание и сервис
Все изнашиваемые детали доступны и заменяемы на месте. Функции QuickService и модульные варианты замены минимизируют время простоя и обеспечивают быстрое восстановление работоспособности.

Технические характеристики

• Изделие: насосная система CC-Cut (винтовой насос + предварительный измельчитель RotaCut)
• Основное применение: перекачка и подготовка вязких, содержащих твёрдые частицы органических сред (биогазовые приложения)
• Преимущества: уменьшение мусора, отделение тяжёлых включений, гомогенизация, снижение вязкости
• Свободный проход режущего сита: 4 мм–50 мм (зависит от модели)
• Варианты геометрии ротор/статор: M1, M2, D1 (в зависимости от модели/применения)
• Особенности обслуживания: поворотный механизм, доступность QuickService, Quality Cartridge
• Опции: ACCplus, Auto‑Reverse, Debris Removal System (DRS)
• Фокус конструкции: компактная конструкция, простота обслуживания на месте, защищённый карданный вал
