Компактный дробилка-измельчитель отходов XRipper®

прочныйдля металловдля использования в промышленности

Обзор
XRipper® от Vogelsang — это двухвальный измельчитель, разработанный для уменьшения объёма твёрдых и мешающих включений (влажные салфетки, текстиль, древесина, пластик, громоздкие отходы) и для защиты насосов и оборудования по ходу потока от засоров и повреждений. Конструкция ориентирована на высокую надёжность, простоту обслуживания на месте и длительный срок службы.

Преимущества

• Экономичное измельчение спутанных и волокнистых материалов, таких как влажные салфетки и текстиль
• Защита насосов, клапанов и компонентов по потоку от засоров и повреждений
• Быстрое обслуживание на месте с лёгким доступом к изнашиваемым деталям
• Повышенная надёжность за счёт картриджного механического уплотнения и прочной конструкции

Применение и производительность
Серии XRipper надёжно разрушают волокнистые и спутанные материалы в канализационных сетях, насосных станциях и очистных сооружениях. Монолитные роторы Ripper и крутильно- жёсткая двухвальная конструкция обеспечивают стабильное уменьшение размера даже при обработке грубых или объёмных включений, что снижает засоры и повышает эксплуатационную готовность.

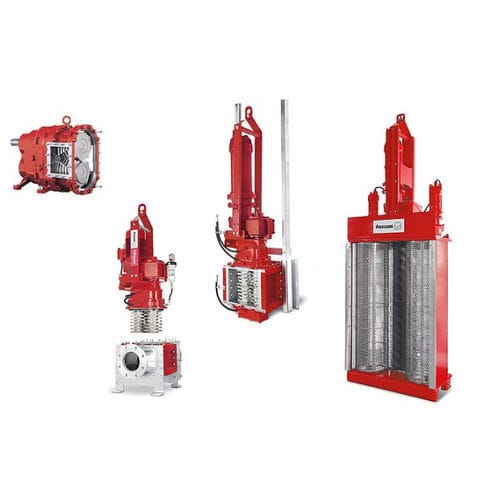

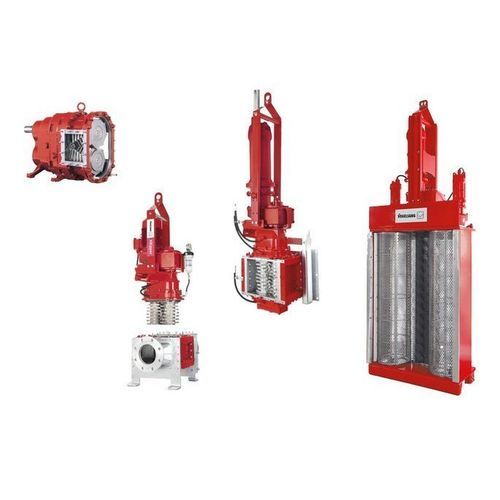

Модели

• XRipper® XRS: экономичная и простая в обслуживании серия с лёгким доступом к изнашиваемым деталям; подходит для грубых и объёмных включений.
• XRipper® XRP: компактный встраиваемый двухвальный измельчитель для трубопроводов; двигатель установлен над блоком, функциональный блок можно поднять для обслуживания без демонтажа трубопровода.
• XRipper® XRC-SIK: исполнение для открытых каналов и колодцев с Sewer Integration Kit (SIK) для позиционирования и подъёма на направляющих для проведения работ по обслуживанию.
• XRipper® XRG: высокопроизводительная версия для максимальных расходов; боковые высокоёмкие сита пропускают большие объёмы воды, удерживая мешающие частицы для непрерывного измельчения.

Особенности

• Монолитные роторы Ripper, изготовленные из одного блока специальной стали, обеспечивают равномерную передачу момента и уменьшают количество заменяемых деталей
• Осевые износные пластины с контр-лезвиями предотвращают проход необработанного материала и обеспечивают равномерное измельчение
• Самоочистка за счёт разных скоростей валов, активно освобождающая отложившийся материал
• Крупноразмерные валы и роторы для крутильной жёсткости и устойчивости к блокировки
• Жёсткий корпус для увеличения ресурса подшипников и редуктора

Опции

• Ширины ножей ротора 6–11 мм; стандарт — закалённая специальная сталь, доступны варианты из нержавеющей стали
• Корпуса с оптимизированным потоком (особенно для XRP и XRC) для максимального пропускания при компактных габаритах
• ATEX—исполнения для взрывоопасных зон
• Варианты материалов: чугун (XRS) или сталь; альтернативы — нержавеющая/литая нержавеющая сталь; изнашиваемые детали из нержавеющей или высоко износостойкой специальной стали
• QD—опора (третий опорный подшипник) для длинных конструкций и при жёстких блокировках
• Распределительная коробка для отделения тяжёлых предметов (камни, металлические детали) перед измельчителем
• Sewer Integration Kit (SIK) для установки в канале/колодце и подъёма для обслуживания
• Варианты привода: редукторные электродвигатели, параллельно-осевые редукторные приводы, версии для работы во в условиях затопления или гидравлические приводы

Загрузки
Брошюра и ePaper: XRipper - The robust wastewater grinder.

Технические характеристики

• Принцип: двухвальный измельчитель с монолитными роторами Ripper
• Применение: муниципальные сточные воды, насосные станции, каналы, колодцы и отдельные промышленные среды в зависимости от модели
• Ширины режущих кромок ротора: 6–11 мм
• Материалы: роторы и износные пластины из закалённой специальной стали (стандарт); корпус — чугун или сталь; доступны нержавеющие варианты
• Картриджная механическая уплотнительная технология
• Самоочищающийся принцип роторов (разные скорости валов)
• Опционально: QD третий опорный подшипник для повышенной стабильности
• Опция ATEX доступна
• Варианты привода: редукторные двигатели, параллельные редукторные моторы, гидравлические приводы; доступны версии, устойчивые к затоплению
• Доступные модели: XRS, XRP, XRC-SIK, XRG
