Модульная вакуумная насосная установка VacUnit

круговая передачакомпактнаяавтоматическая

Обзор

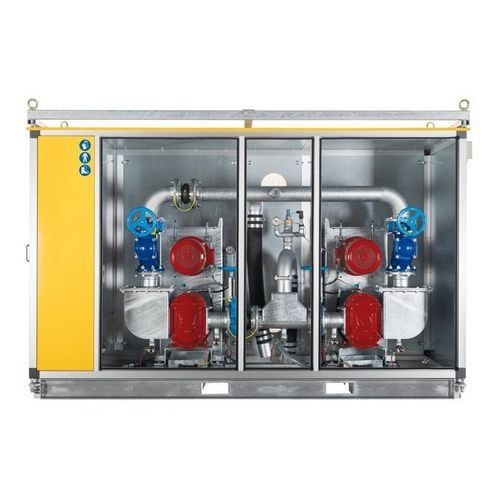

Vogelsang VacUnit — компактная вакуумная насосная станция для сбора серой и черной воды в вакуумных системах канализации. Выполненная в виде централизованного блока, VacUnit поддерживает вакуум, необходимый для транспортировки стоков, и обеспечивает прямой инлайн-слив смешанных воздушно-жидкостных фаз в нижестоящую канализационную инфраструктуру. Интегрированные роторно-лопастные насосы Vogelsang серии VX обеспечивают многофазную, самовсасывающую работу без необходимости отдельных вакуумных накопительных ёмкостей.

Преимущества

• Компактная занимаемая площадь, подходящая для ограниченных площадок
• Высокая готовность за счёт конфигурации насосов «рабочий/резерв» (DP)
• Упрощённая конструкция системы без отдельных вакуумных сборников
• Снижение объёма обслуживания благодаря концепции QuickService
• Одновременная инлайн-передача воздуха и жидкости в одной операции
• Устойчивость к попаданию посторонних предметов и засорам; терпимость к сухому ходу

Основы / Принцип работы
VacUnit поддерживает уровень вакуума, необходимый для транспортировки сточных вод в вакуумных канализационных системах. Многофазная концепция насосования одновременно перемещает воздух и жидкость и сбрасывает их инлайн в нижестоящие системы, исключая необходимость отдельных вакуумных накопителей и отдельных вакуумных/канализационных насосов.

Модели

• VacUnit DP (двухнасосная станция): Классическая конструкция с двумя насосами, обеспечивающая резервирование и интеллектуальное управление насосами для непрерывной работы и обработки пиковых нагрузок.
• VacUnit SP (однопроспловая станция): Конфигурация с одним насосом на базе роторно-лопастного насоса Vogelsang серии VX для надёжной, тихой работы и упрощённого обслуживания.

Особенности

• Роторно-лопастные насосы Vogelsang серии VX с конструкцией QuickService для быстрого обслуживания
• Резервирование «рабочий/резерв» (DP) для высокой доступности
• Многофазная концепция насосования, позволяющая инлайн-слив жидкости и воздуха

Опции

• Электрический подогрев для защиты от замерзания и безопасной наружной эксплуатации при низких температурах
• Сбор эксплуатационных данных, онлайн-мониторинг и удалённое обслуживание через интерфейсы управления; веб-портал VEBSys для удалённого доступа и поддержки
• Контейнеризированное выполнение с проходной машинной комнатой (20' или 40') с местом для дополнительного оборудования и возможностью индивидуальной компоновки
• Утеплённый и звукоизолированный защитный кожух с алюминиевым профильным каркасом, многослойными сэндвич-панелями, вентиляционными решётками и сервисными дверцами

Загрузки и документация (только заголовки)

• Технический паспорт: VacUnit DP - Double pumping station
• ePaper: VacUnit DP - Double pumping station
• Технический паспорт: VacUnit SP - Single pump station
• ePaper: VacUnit SP - Single pump station
• Брошюра: Удобные в обслуживании сервисные станции для ремонтных депо и участков обслуживания поездов

Дополнительная информация
VacUnit предназначен для использования в системах вакуумного сбора сточных вод, где ограничено пространство и требуется надёжная генерация вакуума и отвод сточных вод. Конструкция ориентирована на доступность, простоту обслуживания и устойчивость к засорам и посторонним предметам, что делает её подходящей для железнодорожных ремонтных объектов и аналогичных площадок.

Технические характеристики

• Семейство продуктов / наименование модели: VacUnit (варианты DP и SP)
• Тип насоса: Роторно-лопастные насосы Vogelsang серии VX (многофазные, самовсасывающие, устойчивые к сухому ходу)
• Концепция системы: Многофазное перекачивание — перемещает жидкости и воздух в одной операции; инлайн-слив в нижестоящую систему канализации
• Особенности конструкции: Компактная занимаемая площадь, резервирование рабочий/резерв (DP), концепция обслуживания QuickService
• Опции: Электрический обогрев, удалённый мониторинг/VEBSys, контейнеризированная проходная машинная комната, погодозащитный и звукоизолированный защитный кожух
• Применение: Системы вакуумного сбора и отведения сточных вод (серая и чёрная вода) для железнодорожных ремонтных объектов и аналогичных площадок
