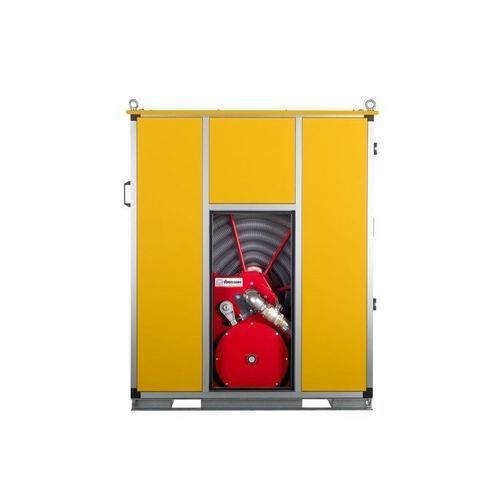

Наматывающее устройство для всасывающего шланга ReelUnit

моторизованноес автоматическим вызовомдля воды

Обзор Системы намотки шланга для подачи воды и вакуумного удаления сточных вод на железной дороге. ReelUnit является альтернативой, когда из‑за специальных конструктивных условий невозможно использовать обычные модули подачи и отвода. ReelUnit — профессиональные системы намотки шлангов, применяемые для опорожнения резервуаров туалетов всасыванием (ReelUnit WD) и для подачи воды пассажирским поездам (ReelUnit WS). В зависимости от требований доступны компактные многострочные или особо узкие однострочные варианты.

Ключевые преимущества

• Чрезвычайно компактная конструкция
• Подходит для наземного или подпольного монтажа
• Модели для внутреннего и наружного применения
• Возврат пружиной и моторный возврат для сматывания шлангов
• Компактные многострочные и узкие однострочные варианты для различных ограничений со стороны путей

Области применения

• Вакуумное удаление сточных вод (опорожнение резервуаров туалетов) — ReelUnit WD
• Подача воды для пассажирских поездов — ReelUnit WS
• Использование в узких проходах между путями, где наземная установка исключает вмешательство в габарит пути

Модели

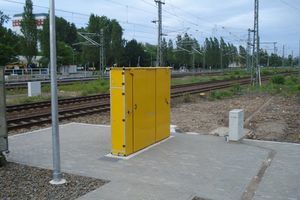

• ReelUnit U: Подпольное решение с намоткой шланга для установки в узких проходах между путями; узлы, требующие обслуживания, можно вынимать из корпуса для удобного доступа на уровне платформы.
• ReelUnit S: Стационарные надземные намотчики для удаления (WD) или наполнения водой (WS); доступны с пружинными или моторными барабанами; наружные версии могут быть оснащены изолированным корпусом и подогревом для защиты от замерзания.
• ReelUnit M: Мобильное решение на тележке для гибкого размещения шлангов на разных рабочих местах.
• ReelUnit SP: Автономное решение с интегрированным вакуумным насосом для опорожнения резервуаров туалетов независимо от централизованной вакуумной системы.

Функции и опции

• Автоматизация: предустановка объема заполнения, автоматическое отключение на вакуумных участках, удалённый доступ для обслуживания, автоматизированный сбор эксплуатационных данных
• Сбор данных: опциональная запись и анализ рабочих параметров, таких как циклы заполнения и промывки
• Мониторинг потока и элементы управления для регистрации процесса и автоматизации
• EasyConnect Plus: бескапельное всасывающее соединение с запатентованной конструкцией клапана для гигиеничной утилизации; компактная лёгкая конструкция с интегрированным поворотным соединением для эргономичной работы
• Дистанционное управление: опциональный радиоуправляемый пульт для управления клапанами и автоматического сматывания шланга
• Датчик уровня для резервуаров с питьевой водой: автоматическое отключение через радиомодули ICE, передающие уровень заполнения без проводов на станцию заполнения
• Система сматывания шланга: автоматическое сматывание для мягкой и эргономичной обработки шланга; доступно в пружинном или моторном исполнении
• Готовность к эксплуатации на улице: изолированные корпуса и нагреватели для предотвращения замерзания

Технические характеристики

• Марка: Vogelsang
• Торговое наименование (модель): ReelUnit
• Функции: всасывание сточных вод (WD) и подача воды (WS)
• Крепление: подпольное (U), наземное / стационарное (S), мобильное (M), автономное с интегрированным вакуумным насосом (SP)
• Сматывание шланга: пружинное сматывание, моторное сматывание, доступна система автоматического сматывания
• Опции: автоматизация, сбор данных, мониторинг потока, соединение EasyConnect Plus, дистанционное управление (радио), датчик уровня через модули ICE
• Обслуживание / техобслуживание: подпольные блоки (U) позволяют поднять компоненты на уровень платформы для технического обслуживания
• Окружающая среда: модели для внутренней и наружной установки; наружные блоки могут быть с подогревом/изоляцией
• Типичное применение: железнодорожное сервисное оборудование для удаления и подачи воды там, где нельзя установить традиционные модули
