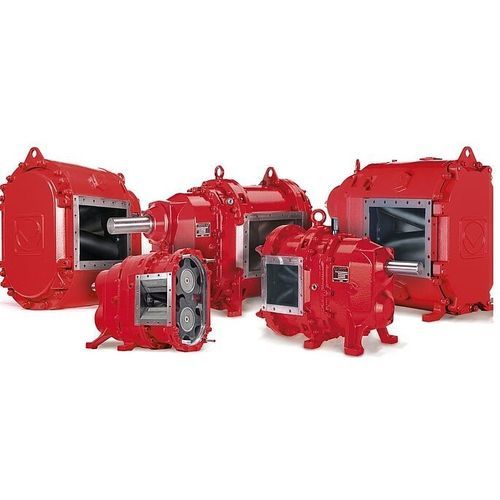

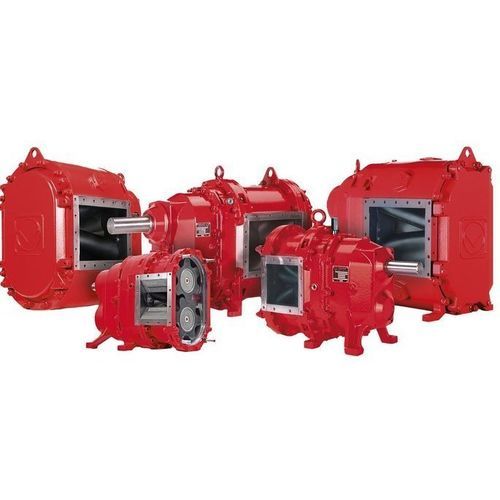

Роторно-лопастный насос VX series

шламовыйдля сточных воддля химических продуктов

Обзор продукта
Серия VX от Vogelsang представляет собой семейство роторных лопастных насосов, предназначенных для промышленной перекачки сред от низкой вязкости до высоковязких, абразивных, агрессивных или чувствительных к сдвигу. Компактная конструкция, удобный доступ QuickService для обслуживания и широкий выбор материалов и вариантов привода позволяют адаптировать насосы под различные технологические задачи.

Ключевые преимущества

• Простое обслуживание на месте: доступ к рабочей камере после снятия крышки (QuickService).
• Самовсасывание, устойчивость к работе всухую и к попаданию посторонних включений.
• Модульная элементная конструкция снижает стоимость запчастей и время простоя.
• Широкий выбор лопастей и материалов для соответствия среде и повышения износостойкости.
• Высокая объемная эффективность для экономичной эксплуатации.

Модели (обзор)
VX100
Компактный агрегат в четырёх размерах. Подходит для малых и средних подач до 50 m3/h и давлений до 10 bar. Опции: облегчённые алюминиевые компоненты, электродвигатель с прямым фланцем, исполнение PTB A1.

VX136
Универсальный компактный дизайн в шести размерах и нескольких конструктивных вариантах. Подачи до 364 m3/h и давления до 12 bar. Доступны InjectionSystem, радиальные/осевые износные пластины и специальные материалы (ADI, нержавеющая сталь, никелевые сплавы).

VX186
Прочный агрегат в восьми размерах и многих конфигурациях. Подачи до 1 025 m3/h и давления до 12 bar. Предназначен для больших объёмов и абразивных, вязких или агрессивных сред; включает концепцию защитных пластин и различные варианты привода.

VX215
Высокопроизводительная линейка: 4 размера, 6 исполнений, позволяет достигать до 1 417 m3/h (24 000 l/min) и давлений до 8 bar. Большой проходной просвет (например, 90 мм) обеспечивает высокую устойчивость к попаданию посторонних предметов; QuickService и InjectionSystem ускоряют обслуживание.

VX230
Серия высокой производительности: 4 размера, 6 конструкций. Производительность до 1 234 m3/h и давления до 12 bar. Проектирована для быстрой эксплуатации и минимальных простоев.

Характеристики серии VX

• Регулируемые половины корпуса для компенсации износа без дополнительных деталей.
• Осьовые и радиальные износные пластины из высокопрочных сталей для увеличения интервалов обслуживания.
• Широкий ассортимент лопастей: различные геометрии и материалы (NBR, варианты EPDM, CSM, FKM, PU, нержавеющая сталь, нитрированная сталь) включая HiFlo лопасти для безпульсационной подачи.
• Варианты материалов корпуса: износостойкий серый чугун, ADI, нержавеющая сталь, дуплекс, никелевые сплавы; доступны термообработка и износостойкие покрытия.
• Quality Cartridge — заводская картриджная механическая уплотнительная система для быстрого и надёжного обмена.
• Прочные валы большого диаметра уменьшают прогиб и износ при запуске.

Опции серии VX

• InjectionSystem повышает устойчивость к посторонним включениям, улучшает всасывание и объёмный КПД (полевые испытания показывают до ~2,5× увеличение ресурса).
• Радиальные и осевые износные пластины из специальных сталей.
• HiFlo® лопасти для безпульсационной работы и увеличенной всасывающей способности.
• Датчики скорости для управления и учёта расхода по частоте вращения.
• Universal Drive System (UDS) для разных типов приводов и упрощения управления запасными частями.
• QD-конструкция с дополнительным опорным подшипником для уменьшения прогиба вала при высоких давлениях.
• Лёгкие / алюминиевые исполнения для транспортных применений, при этом рабочие части остаются из износостойких материалов.

Области применения

• Сельское хозяйство (внесение, перекачка навоза).
• Биогазовые установки (подача, рециркуляция, обработка дигестата).
• Промышленность (перекачка абразивных или вязких сред, химия при соответствующем выборе материалов).
• Транспорт и мобильные решения (автоцистерны, железнодорожный и морской транспорт).
• Очистка сточных вод и переработка ила, подача для мембранной фильтрации.

Загрузки и документация
Техническая документация, брошюры и паспорта доступны у производителя Vogelsang для поддержки подбора и интеграции.

Технические характеристики

• Серии: VX100, VX136, VX186, VX215, VX230 (несколько размеров и типов конструкции).
• Примеры подач: VX100 до 50 m3/h; VX136 до 364 m3/h; VX186 до 1 025 m3/h; VX215 до 1 417 m3/h; VX230 до 1 234 m3/h.
• Примеры рабочих давлений: VX100 до 10 bar; VX136 до 12 bar; VX186 до 12 bar; VX215 до 8 bar; VX230 до 12 bar.
• Свободный проход: пример для VX215 до 90 мм.
• Материалы: износостойкий серый чугун, ADI, нержавеющая сталь, duplex, никелевые сплавы; износные пластины — специальные стали.
• Обслуживание: QuickService (замена рабочих частей в установочном положении), Quality Cartridge, элементная конструкция для экономичного обслуживания.
• Опции: InjectionSystem, HiFlo лопасти, радиальные и осевые износные пластины, UDS, датчики скорости, QD-конструкция, лёгкие/алюминиевые версии.
