Сепаратор для сточных вод DebrisCatcher

гравиметрическийдля очистки сточных воддля очистки воды

Обзор
DebrisCatcher — это активный сепаратор тяжёлых включений, который сочетает гравитационную разделительную камеру, режущее сито и медленно вращающиеся бесконтактные очистные элементы для удаления камней, металлических деталей и других посторонних предметов из жидких сред. Он предназначен для защиты насосов, клапанов и нижележащих компонентов при низком энергопотреблении.

Преимущества

• Защита оборудования вниз по потоку от повреждений, вызванных камнями и металлическими частями
• Предотвращение засоров насосов, затворов и клапанов
• Высокая пропускная способность при низкой потребляемой мощности
• Стабильная конструкция с контрподшипником для опоры вала

Принцип работы

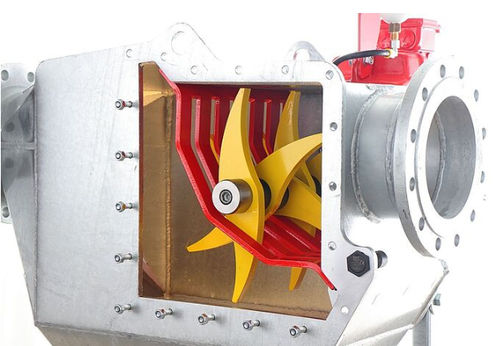

Поступающий поток стабилизируется в геометрически оптимизированном корпусе для обеспечения гравитационной сепарации: тяжёлые частицы оседают в отсеке сепаратора, а более мелкие или лёгкие включения задерживаются на режущем ситe. Медленно вращающиеся бесконтактные очистные элементы поднимают задержанный материал и активно направляют его в отсек для тяжёлых включений. Геометрия корпуса разработана с использованием гидродинамических расчётов для оптимизации гравитационной сепарации.

Особенности

• Активная сепарация тяжёлых включений: задержанные посторонние предметы активно направляются в сепаратор, что обеспечивает большую надёжность по сравнению с пассивными системами
• Геометрия корпуса, оптимизированная для потока: большая, успокоенная зона для медленного ламинарного течения
• Контрподшипник: дополнительная опора приводного вала для обеспечения стабильности
• Система уплотнений: механическое уплотнение в сочетании с радиальным сальником; резервуар для буферной жидкости для контроля утечек
• Геометрия очистных элементов: согласована с ситом для образования большого тупого угла, предотвращающего зажимы и засоры

Опции

• Варианты зазора сита: 12 мм, 25 мм или 40 мм
• Соединения: DN150 или DN200 в зависимости от требований объекта
• Debris Removal System (DRS): опциональная система удаления отделённого тяжёлого материала в процессе работы с минимальной потерей среды (ок. 15 л)
• Performance Control Unit (PCU): опциональный блок управления для мониторинга/автоматизации и интеграции с PreMix или RotaCut RCX

Материалы, конструкция и характеристики
Корпус выполнен из сварного листового стали и горячееоцинкован для коррозионной стойкости. Устройство пригодно для работы под давлением (максимальное внутреннее давление до 4 бар). Бесконтактная конструкция и низкая скорость вращения очистных элементов обеспечивают минимальное энергопотребление и износ: при расходах до 400 m3/h DebrisCatcher обычно требует примерно 2 кВт приводной мощности, что увеличивает срок службы.

Области применения
Разработан для биогазовых установок и очистных сооружений, а также для систем, в которые попадают камни, металлические части или другие тяжёлые посторонние предметы в жидкой среде (например, свежий жидкий навоз или подача биомассы). Компактные габариты позволяют устанавливать устройство при ограниченном пространстве, при этом оно надёжно защищает насосы и элементы установки.

Технические характеристики / спецификации

• Название модели: DebrisCatcher
• Варианты зазора сита: 12 мм, 25 мм, 40 мм
• Соединения: DN150 или DN200
• Максимальная пропускная способность: до 400 m3/h
• Типичная потребляемая мощность: около 2 кВт (при расходе до 400 m3/h)
• Максимальное внутреннее давление: до 4 бар
• Материал / покрытие: корпус из сварного листового стали, горячееоцинкован
• Потеря среды при удалении DRS: около 15 л
• Уплотнение валa привода: механическое уплотнение + радиальное уплотнение вала с резервуаром для буферной жидкости
