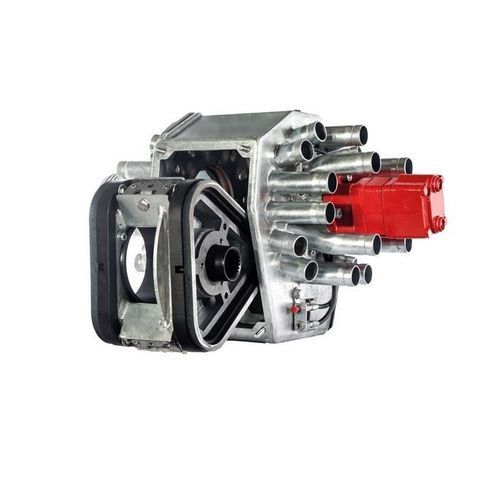

Распределитель для жидкостей ECQ

с дистанционным управлением

Overview
Прецизионный распределитель жидкого навоза ExaCut ECQ от Vogelsang разработан для точного внесения удобрений и эффективной обработки навоза. На странице продукта указаны такие утверждения, как более быстрая и простая эксплуатация и обслуживание, до 50% увеличения ресурса (в другом месте также указано до 3× увеличения ресурса или до 150 000 м³), до 50% снижение потребляемой мощности, улучшенная точность распределения и большие сечения для снижения потерь давления. Концепция QuickService и большая сервисная крышка обеспечивают быстрый доступ к изнашиваемым частям.

Main benefits (as listed)

• Более быстрый и простой сервис по сравнению с предыдущими конструкциями
• До 50% больший срок службы (также указанно как до 3× больший срок службы до 150 000 м³)
• Повышенная точность распределения удобрений (заявлен очень низкий коэффициент вариации)
• До 50% меньшая потребность в мощности
• Большие внутренние сечения для снижения потерь давления

Design & operation highlights
Устройство имеет доработанную открытую конструкцию с трёхлопастным ротором, который снижает скорость вращения и внутреннее давление в распределителе. Это уменьшает нагрузку на режущую систему и способствует увеличению ресурса компонентов. Большие сечения улучшают подачу суспензии и снижают потери давления, что положительно влияет на потребление насоса. Принцип QuickService позволяет зафиксировать эксцентриковый регулятор и получить прямой доступ к изнашиваемым деталям через большую сервисную крышку без демонтажа распределителя с навески.

Features & components (summary)

• Эксцентриковый регулятор для обеспечения постоянного давления режущих лезвий на режущее кольцо для стабильной режущей производительности
• Оптимизированные режущие лезвия и трёхлопастный ротор для снижения износа
• Интегрированная вентиляция для равномерного потока в разгрузочные шланги и высокой точности распределения
• Компактный уплотнительный блок, разделяющий гидравлическое масло и среду, с функцией контроля утечек
• Сепаратор тяжёлых включений для сбора и удаления камней или металлических деталей
• Заводские боковые подключаемые штуцеры для заполнения в различных длинах/диаметрах и опциональный верхний вход TopInlet

Options

• Comfort Flow Control (CFC): запорное решение, устанавливаемое в выходах шлангов за распределителем для отключения участков по ширине, переключения по гонам или систем DropStop; шланги или группы шлангов можно закрывать из кабины; совместимо с капельными планками, системами с подошвенными носками и почвообрабатывающей техникой

Service & maintenance
ExaCut ECQ разработан по концепции QuickService для минимизации простоев. По данным страницы, обслуживание и повторная сборка могут быть выполнены быстро (указывается менее 20 минут), а большая сервисная крышка обеспечивает прямой доступ к изнашиваемым деталям без демонтажа распределителя с рамы разбрасывателя.

Downloads (mentioned)
На странице продукта перечислены брошюры и электронные материалы (ePapers) по технологии точного распределения и управлению навозными жидкостями.

Technical specifications

• Название модели: ExaCut ECQ
• Сервисная концепция: QuickService (обслуживание менее 20 минут указано)
• Дизайн ротора: трёхлопастный ротор для снижения скорости вращения и внутреннего давления
• Заявления о ресурсе: до 50% увеличения срока службы; в другом месте до 3× увеличения срока службы или до 150 000 м³
• Заявления о мощности: до 50% меньшая потребность в мощности
• Конструкция: открытая конструкция с большими сечениями для снижения потерь давления и повышения эффективности насоса
• Система резки: эксцентриковый регулятор с оптимизированными режущими лезвиями и режущим кольцом
• Уплотнение: компактный уплотнительный блок с контролем утечек для разделения гидравлического масла и среды
• Вентиляция: интегрированная вентиляция для равномерного потока в шланги
• Обработка тяжёлых включений: сепаратор тяжёлых включений для камней/металлических деталей
• Варианты заполнения: боковые штуцеры (разные длины/диаметры) и опциональный TopInlet
• Доступная опция: Comfort Flow Control (CFC) для дистанционного перекрытия шлангов и управления секциями
