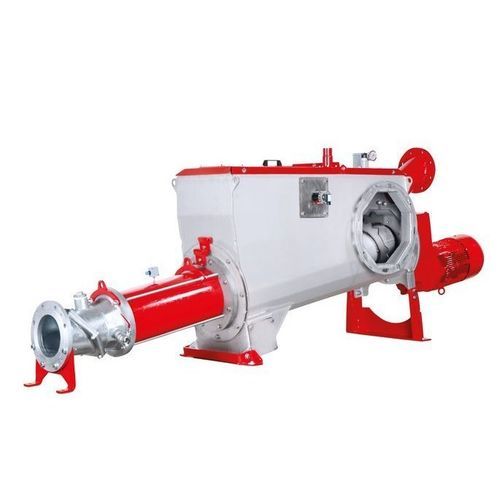

Автоматическая система питания CC-Mix

электрическаядля абразивной жидкостидля вязких жидкостей

Обзор

• Экономично измельчает простую биомассу до однородной органической суспензии
• Встроенный сепаратор тяжёлых примесей удаляет крупные элементы до попадания к насосу
• Компактная конструкция и простое управление для лёгкой интеграции и модернизации
• Один CC‑Mix может питать несколько дигесторов
• Быстрая замена износа на месте благодаря концепции QuickService

Краткое описание применения
CC‑Mix — энергоэффективная система жидкой подачи для подготовки текучих и слегка пастообразных твёрдых субстратов (например, силос кукурузы, жом сахарной свёклы, зерновая мука, отходы фруктов и овощей, сухой куриный помёт) в насосируемую однородную суспензию, пригодную для подачи в дигестор. Система разработана для минимизации энергопотребления при обеспечении оптимальной подготовки субстрата к ферментации.

Конструкция и принцип работы

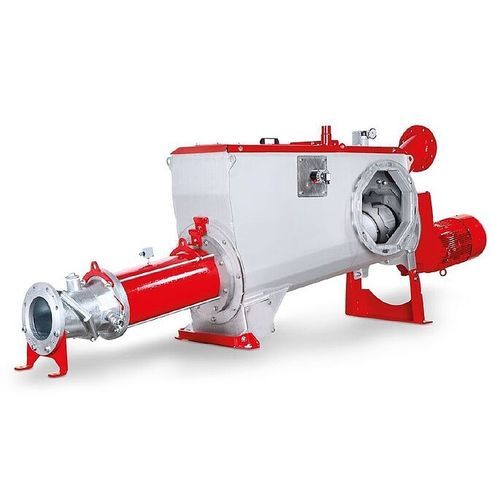

CC‑Mix сочетает прогрессивно‑кавернозный насос серии CC с объёмной камерой смешивания. Твёрдые вещества подаются в камеру мешалки подающим шнеком (сбоку или сверху). Входной патрубок снабжается жидкостью (например, рециркулирующим дигестатом). Смесительный вал активно втягивает и диспергирует твёрдые компоненты в жидкость, предотвращая образование плавающих слоёв и формируя однородную суспензию, пригодную для перекачки.

Производительность
Оптимизированная геометрия и подбор компонентов обеспечивают интенсивное смешивание при низком энергопотреблении. Типичное потребление мощности для получения хорошо перемолотой суспензии составляет примерно 11–15 кВт, в зависимости от конфигурации и вида сырья. Для работы под более высоким давлением доступны двухступенчатые варианты насоса.

Обслуживание и сервис
Концепция QuickService предусматривает выдвижение ротора и статора в блоке для быстрой замены. Смесительный вал и изнашиваемые элементы доступны и заменяются на месте с помощью простых ручных операций, что минимизирует время простоя.

Ключевые особенности

• Эффективное интенсивное смешивание при низком энергопотреблении
• Встроенный гравитационный сепаратор тяжёлых примесей у основания камеры смешивания
• Компактная конструкция для простой интеграции и модернизации
• QuickService: простая замена на месте блока ротор/статор, уплотнения вала и элементов смесительного вала
• Надёжный привод: непосредственно установленный на вал мотор‑редуктор параллельного вала (без дополнительной муфты)
• Камера смешивания, смесительный вал и открытые стальные части из коррозионностойких материалов
• Защищённый карданный вал с двумя шарнирами и защитной гильзой для предотвращения повреждений твёрдыми частицами и волокнами

Опции

• Двухступенчатая/многоступенчатая геометрия насоса для повышенных давлений или абразивных сред
• Блок управления производительностью (PCU) опционально с интерфейсом PROFINet
• Широкоформатный сенсорный дисплей в дверце шкафа управления для локальной индикации и управления
• Поставка полного пакета управления (аппаратное и программное обеспечение) и датчиков
• Возможность удалённого обслуживания PCU (обновления ПО и удалённая поддержка при включённой функции)

Типичные области применения
Подготовка и подача сырья в дигесторы биогазовых установок: эффективная обработка возобновляемого сырья и энергетически насыщенных со‑субстратов, таких как силос кукурузы, зерновые отходы, жом сахарной свёклы, отходы фруктов и овощей, сухой куриный помёт. Подходит для новых и модернизируемых установок; одна единица может обслуживать несколько дигесторов.

Технические характеристики

• Торговое наименование: CC‑Mix
• Стандартная модель: CC‑Mix66‑M1 — производительность до 50 м³/ч, давление до 6 бар
• Модель повышенной мощности: CC‑Mix66‑D1 — производительность до 85 м³/ч, давление до 6 бар
• Модель высокого давления: CC‑Mix66‑M2 (двухступенчатая) — производительность до 50 м³/ч, давление до 12 бар
• Типичное энергопотребление: ок. 11–15 кВт (в зависимости от сырья и конфигурации)
• Тип насоса: прогрессивная кавернозная (эксцентриковая) насосная единица (серия CC, Cavity‑Comfort)
• Камера смешивания и смесительный вал: коррозионностойкая нержавеющая сталь
• Встроенный сепаратор примесей: гравитационный, в стандартной комплектации
• Привод: мотор‑редуктор, установленный непосредственно на вал
• Сервисная концепция: QuickService (выдвижной блок ротор/статор; простая замена инструментов смесительного вала)
• Опции автоматизации: PCU, PROFINet, сенсорный дисплей, полный пакет управления, удалённое обслуживание
