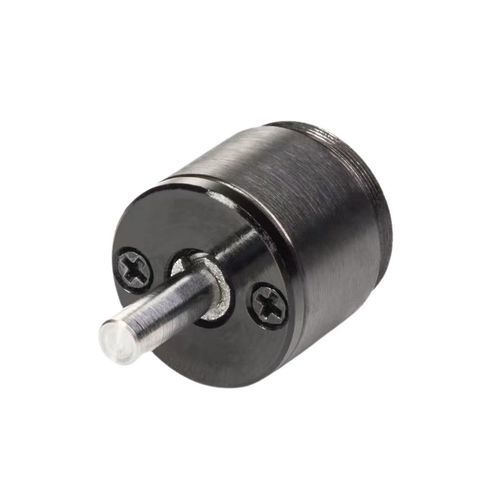

Гармонический микроредуктор HONPINE CSF
коаксиальныйсо сплошным валом100-200 Nm

Гармонический микроредуктор - HONPINE CSF - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / со сплошным валом / 100-200 Nm
Гармонический микроредуктор - HONPINE CSF - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / со сплошным валом / 100-200 Nm
Гармонический микроредуктор - HONPINE CSF - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / со сплошным валом / 100-200 Nm - изображение - 2
Гармонический микроредуктор - HONPINE CSF - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / со сплошным валом / 100-200 Nm - изображение - 3
Гармонический микроредуктор - HONPINE CSF - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / со сплошным валом / 100-200 Nm - изображение - 4
Гармонический микроредуктор - HONPINE CSF - Suzhou Honpine Precision Industry Co., Ltd. - коаксиальный / со сплошным валом / 100-200 Nm - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
гармонический
Направление осей
коаксиальный
Тип вала
со сплошным валом
Крутящий момент
100-200 Nm
Характеристика конструкции
компактный, миниатюрный
Рабочая характеристика
высокий крутящий момент, высокоточный, высокая скорость, с уменьшенным люфтом, с высокой пропускной способностью, малошумный, высокоэффективный, без технического обслуживания, без зазора
Применение
для трансмиссии, ловкая рука
Другие характеристики
микро, по индивидуальному заказу

Описание

Введение
Микроредуктор с волновой передачей HONPINE CSF представляет собой компактное передаточное решение, разработанное для кистей гуманоидных роботов и подвижных роботизированных пальцев. Небольшие габариты, высокая плотность крутящего момента, низкий рабочий шум и долговременная повторяемость облегчают интеграцию в ограниченные пространства суставов пальцев (типичный диаметр интеграции ≈ 15 мм).

Особенности
  • Высокая повторяемость: Повторяемость передачи ≤0,1 угл. с обеспечивает выполнение тонких операций захвата, точного позиционирования и манипулирования.
  • Высокая плотность крутящего момента: 150–200 Н·м/кг обеспечивает значительный выходной момент в миниатюрном корпусе для суставов пальцев.
  • Быстрый отклик: Низкоинерционная конструкция обеспечивает динамический отклик на уровне миллисекунд (≈10 ms) для быстрых и точных движений пальцев.
  • Низкий износ и длительный срок службы: Гармоническая передача снижает износ; ожидаемый срок службы до 500 000 циклов при полной нагрузке, без необходимости обслуживания.
  • Практически нулевой люфт: Минимальный люфт повышает точность управления усилием и чувствительность при тактильных взаимодействиях.


Таблица сравнения (обзор)
Метрическая система | Микроредуктор с волновой передачей | Миниатюрный привод с ходовым винтом | Победитель
Точность передачи | ≤0.1 угл. с (повторяемость) | ≤0.05 мм (линейная) | Волновая передача
Плотность крутящего момента | 150–200 Н·м/кг | 30–50 Н·м/кг | Волновая передача
Компактность | Интегрируется в суставы пальцев Ø≈15 мм | Требует направляющих компонентов и большего пространства для установки | Волновая передача
Скорость отклика | Динамический отклик на уровне миллисекунд, ≈10 ms | ≈50 ms из-за трения и механической инерции | Волновая передача
Срок службы (полная нагрузка) | До 500 000 циклов, без обслуживания | ≈200 000 циклов, требуется периодическое смазывание | Волновая передача
Обратная приводимость | Практически нулевой люфт, высокая чувствительность для управления усилием | Механический люфт ≈0,1–0,3 мм | Волновая передача
Экономическая эффективность | При серийном производстве стоимость может быть сопоставима со стоимостью миниатюрного привода с ходовым винтом, обеспечивая конкурентоспособную общую ценность | — | Сопоставимо / преимущество волновой передачи

Характеристики / технические спецификации
  • Модель / серия: HONPINE CSF
  • Применение: Кисти гуманоидных роботов и подвижные роботизированные пальцы
  • Точность передачи: Повторяемость ≤0.1 угл. с
  • Плотность крутящего момента: 150–200 Н·м/кг (типично)
  • Размер интеграции: Подходит для суставов пальцев Ø≈15 мм
  • Скорость отклика: ≈10 ms (динамическая)
  • Срок службы (полная нагрузка): До 500 000 циклов, без обслуживания
  • Люфт / обратная приводимость: Практически нулевой люфт для чувствительного управления усилием
