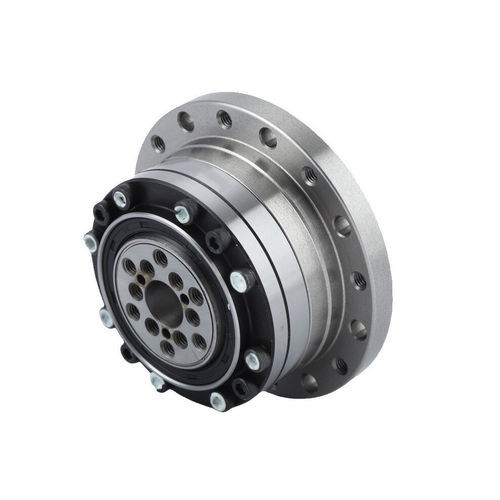

Гармонический серворедуктор FSG-I

коаксиальныйсо сплошным валом20-50 Nm

Введение Редуктор волновой деформации серии FSG-I использует встроенный генератор волн типа кулачка. Размеры отверстия кулачкового вала могут быть настроены в соответствии с конкретными моделями двигателей заказчика. Входной вал напрямую соединяется с внутренним отверстием генератора волн через шпоночное соединение. Эта система обычно настроена так, что круговая шлицевая втулка фиксируется на основании, а гибкая шлицевая втулка функционирует как выходной конец. Особенности - Интегрированный кулачковый дизайн упрощает установку и предлагает несколько конфигураций крепления - Более высокий выходной крутящий момент с оптимизированными компактными размерами - Точный контроль вращения и позиционирования для точного движения - Коаксиальное выравнивание между входным и выходным валами - Обычно используется в суставах роботизированных рук или герметичных вращающихся платформах, требующих защиты окружающей среды Технические характеристики Пусковой момент серии FSG: cNm Коэффициент редукции: 11, 14, 17, 20, 25, 32, 40 50: —, 4.5, 6.7, 8.6, 17, 34, 61 80: —, 3.1, 4.4, 5.4, 10, 21, 39 100: —, 2.8, 3.7, 4.7, 8.8, 20, 34 120: —, —, 3.4, 4.2, 8, 17, 31 160: —, —, —, 3.6, 6.9, 15, 26 Таблица производительности (Лист 2) Модель: Проектное значение, Допустимое мгновенное значение FSG-14: Mb di 20Nm, Mb max 40Nm Ftdi 180N, Ft max320N Fa di 180N, Fa max 320N FSG-17: Mb di30Nm, Mb max 60Nm Ftdi230N, Ftmax400N Fa di 230N, Fa max 400N FSG-20: Mb di42Nm, Mb max 80Nm Ftdi 270N, Ftmax 480N Fa di 270N, Famax 480N FSG-25: Mb di 80Nm, Mb max 160Nm Ft di440N, Ft max 770N Fa di 440N, Fa max770N FSG-32: Mb di 220Nm, Mb max 440Nm Ftdi 900N, Ft max 1600N Fa di900N, Fa max 1600N FSG-40: Mb di 320Nm, Mb max 650Nm Ftdi 1000N, Ft max 1750N Fa di1000N, Fa max 1750N Технические характеристики / Спецификации - Серия: FSG-I - Интегрированный генератор волн типа кулачка - Настраиваемое отверстие кулачкового вала для соответствия двигателям - Шпоночное соединение между входным валом и генератором волн - Круговая шлицевая втулка фиксируется на основании, гибкая шлицевая втулка как выход - Доступны несколько коэффициентов редукции (11, 14, 17, 20, 25, 32, 40, 50, 80, 100, 120, 160) - Модели: FSG-14, FSG-17, FSG-20, FSG-25, FSG-32, FSG-40 - Типичные применения: суставы роботизированных рук, герметичные вращающиеся платформы
