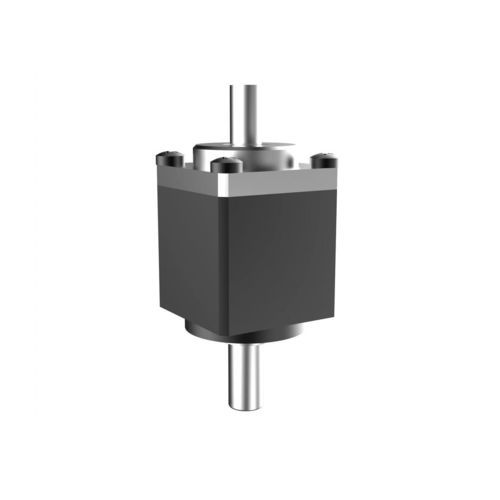

Гармонический микроредуктор CSF 03

коаксиальныйвал-шестерни0-0,1 Nm

Введение
Миниатюрный гармонический привод серии CSF-mini разработан для применений с жёсткими ограничениями по объёму и массе и использует флекссплайн чашечного типа. Серия поставляется в виде предварительно собранных модульных блоков, готовых к установке. Основной подшипник выполнен в виде компактных четырёхточечных шарикоподшипников, непосредственно поддерживающих внешние нагрузки. Доступны две конфигурации: крепление на двигатель (2XH) и вход через вал (1U); тип 1U допускает ввод через ремни, шестерни или муфты. Выберите соответствующую модель в соответствии с вашими конструктивными требованиями.

Особенности

• Небольшая занимаемая площадь и низкая масса
• Обтекаемая, экономящая место конструкция
• Высокая точность вращения и позиционирования
• Коаксиальная схема входа/выхода
• Поставка в виде предварительно собранных модульных блоков

Техническая таблица (лист 1)
Модель | Передаточное число | Номинальный момент при входе 2000 об/мин [Н·м] | Допустимый пиковый момент при запуске/остановке [Н·м] | Максимально допустимое значение среднего момента нагрузки [Н·м] | Максимально допустимый мгновенный момент [Н·м] | Максимальная допустимая входная скорость [об/мин] | Допустимая средняя входная скорость [об/мин] | Люфт шестерни (угл. сек) | 1/4GD [кг·см2] | Масса (кг)
Серия CSF — 03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
Серия CSF — 03 | 50 | 0.11 | 0.21 | 0.13 | 0.41 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017
Серия CSF — 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
Серия CSF — 05 | 50 | 0.4 | 0.9 | 0.53 | 1.8 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039
Серия CSF — 05 | 80 | 0.52 | 1.35 | 0.84 | 2.5 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.039
Серия CSF — 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
Серия CSF — 08 | 50 | 1.8 | 3.3 | 2.3 | 6.6 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106
Серия CSF — 08 | 80 | 2.2 | 4.3 | 2.9 | 8 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
Серия CSF — 08 | 100 | 2.4 | 4.8 | 3.3 | 9 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.106
Серия CSF — 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
Серия CSF — 11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2
Серия CSF — 11 | 80 | 4.5 | 10.2 | 8.5 | 22 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2
Серия CSF — 11 | 100 | 5.0 | 11.0 | 8.9 | 25 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.2

Характеристики / технические данные

• Серия: CSF-mini
• Варианты исполнения: крепление на двигателе (2XH) и вход через вал (1U)
• Флекссплайн: чашечного типа, подходит для компактных лёгких применений
• Основной подшипник: компактные четырёхточечные шарикоподшипники для поддержки внешних нагрузок
• Формат продукта: предварительно собранные модульные блоки
• Поддерживаемые входные формы (1U): ремни, шестерни, муфты
• Особенности конструкции: компактная/обтекаемая структура, высокая точность вращения, коаксиальный вход/выход
• Типичная макс. допустимая входная скорость: до 10000 об/мин (мелкие модели), 8500 об/мин (большие модели)
• Типичные допустимые средние входные скорости: 6500 об/мин или 3500 об/мин в зависимости от модели
