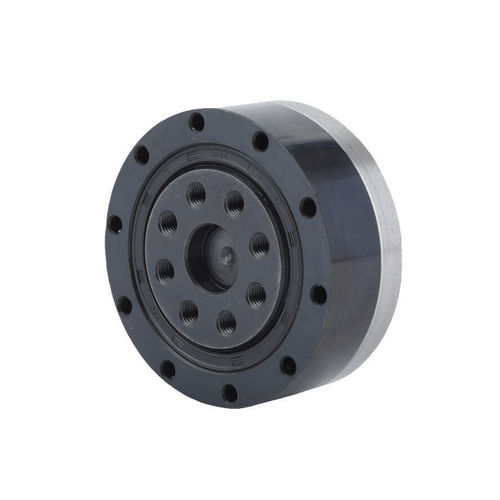

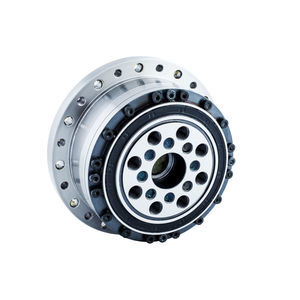

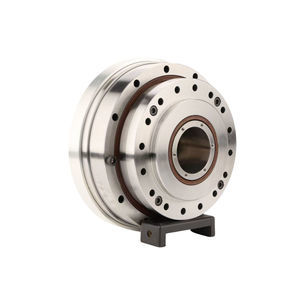

Гармонический редуктор FSD series

коаксиальныйс полым валомсо сплошным валом

Введение Гармоническая передача серии FSD использует ультракороткий чашеобразный дизайн флекссплайна, что позволяет сократить осевую длину примерно на 50% по сравнению с серией FSG. Она специально разработана для приложений, требующих крайней компактности и снижения веса. В последние годы в таких развивающихся областях, как человекоподобные роботы, аэрокосмические системы, а также оборудование для производства ЖК-панелей и полупроводников, стремятся к ультратонким решениям в условиях строгих пространственных ограничений производственных линий. Основываясь на легких и компактных характеристиках гармонических передач, серия FSD удовлетворяет рыночные требования, сохраняя проверенные характеристики традиционных продуктов и внедряя смелые структурные инновации. Особенности - Ультратонкий профиль с полой структурой - Компактный и обтекаемый дизайн - Высокая мощность крутящего момента - Высокая жесткость, отсутствие люфта - Коаксиальный вход/выход Спецификации Лист 1: Пусковой момент серии FSD (единица: cNm) Тип Коэффициент редукции 50: 4.4, 6.7, 8.9, 16, 32 80: 3.2, 4.4, 5.7, 10, 22 100: 2.8, 3.8, 5.1, 9.1, 20 Лист 2: Значения модели Модель Значение Допустимое мгновенное значение FSD-14: Mb di 20Nm, Mb max 40Nm FSD-17: Mb di 30Nm, Mb max 60Nm FSD-20: Mb di 42Nm, Mb max 80Nm FSD-25: Mb di 80Nm, Mb max 160Nm FSD-32: Mb di 220Nm, Mb max 440Nm Лист 3: Подробные технические характеристики Модель Коэффициент редукции Номинальный крутящий момент при входе 2000 об/мин Допустимый пиковый крутящий момент при запуске и остановке Допустимое максимальное значение для среднего крутящего момента нагрузки Допустимый максимальный мгновенный крутящий момент Допустимая максимальная входная скорость вращения (смазка) Допустимая средняя входная скорость вращения (смазка) Люфт Вес Срок службы 14: 50, 3.7 Nm, 12 Nm, 4.8 Nm, 24 Nm, 8500 об/мин, 3500 об/мин, ≤20 Arc Sec, FSD-I:0.37 кг, 9000 часов 17: 50, 11 Nm, 23 Nm, 18 Nm, 48 Nm, 7300 об/мин, 3500 об/мин, ≤20 Arc Sec, FSD-I:0.49 кг, 9000 часов 20: 50, 17 Nm, 39 Nm, 24 Nm, 69 Nm, 6500 об/мин, 3500 об/мин, ≤20 Arc Sec, FSD-I:0.68 кг, 9000 часов 25: 50, 27 Nm, 69 Nm, 38 Nm, 127 Nm, 5600 об/мин, 3500 об/мин, ≤20 Arc Sec, FSD-I:1.25 кг, 9000 часов 32: 50, 53 Nm, 151 Nm, 75 Nm, 268 Nm, 4800 об/мин, 3500 об/мин, ≤20 Arc Sec, FSD-I:2.48 кг, 9000 часов Теги: гармонический редуктор, гармоническая редукционная передача, гармоническая передача, гармоническая передача, гармоническая передача, гармоническая передача Характеристики / Технические характеристики - Ультракороткий чашеобразный дизайн флекссплайна - На 50% короче осевая длина, чем у серии FSG - Разработан для крайней компактности и снижения веса - Применения: человекоподобные роботы, аэрокосмос, ЖК-панель, полупроводниковое оборудование - Высокий крутящий момент, высокая жесткость, отсутствие люфта - Коаксиальный вход/выход - Несколько коэффициентов редукции и моделей (FSD-14, FSD-17, FSD-20, FSD-25, FSD-32)
