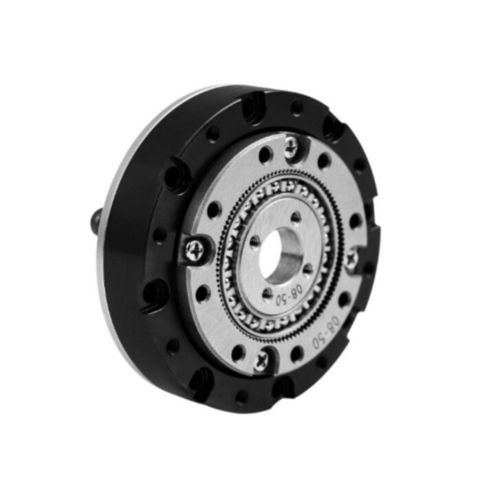

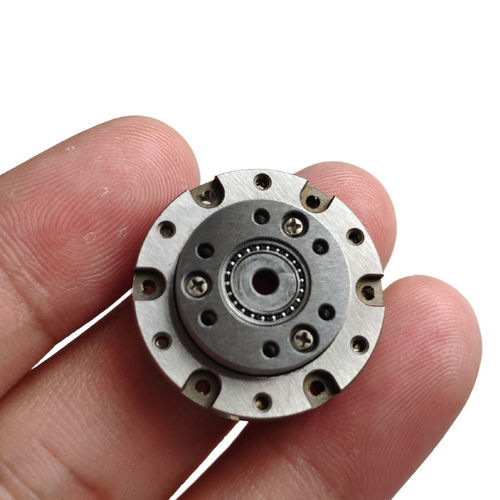

Гармонический редуктор SHD-mini

коаксиальныйсо сплошным валом0-0,1 Nm

Введение Гармонический привод серии SHD-mini разработан для приложений с небольшими требованиями к объему и весу, отличается компактными осевыми размерами и гибкой пластиной типа "топ-хэт". В этой серии поставляются исключительно предварительно собранные модульные изделия для немедленного использования. В главном подшипнике используются компактные шарикоподшипники с четырехточечным контактом для непосредственного восприятия внешних нагрузок. Размеры отверстия вала в этой серии могут быть изменены в соответствии с конкретными размерами вала двигателя. Выберите наиболее подходящую модель двигателя в соответствии с вашими требованиями к механической конструкции. Особенности - Компактные размеры и легкий дизайн - Компактный и упрощенный дизайн - Отличная точность вращения и позиционирования - Коаксиальная конфигурация входа и выхода Спецификации Модель | Коэффициент передачи | Номинальный крутящий момент на входе 2000 об/мин [Н.м] | Допустимый пиковый крутящий момент при пуске и остановке [Н.м] | Максимально допустимое значение среднего момента нагрузки [Н.м] | Максимальный мгновенный допустимый крутящий момент [Н.м] | Максимально допустимая скорость ввода [об/мин] | Допустимая средняя скорость ввода [об/мин] | Люфт шестерни (arcsec) | 1/4ГД[кгсм2] | Масса (kg) Серия SHD | 03 | 30 | 0.08 | 0.15 | 0.12 | 0.25 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 Серия SHD | 03 | 50 | 0.13 | 0.24 | 0.16 | 0.5 | 10000 | 6500 | ≤20 | 7.0x10-4 | 0.016 Серия SHD | 05 | 30 | 0.23 | 0.47 | 0.35 | 0.85 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 Серия SHD | 05 | 50 | 0.38 | 0.87 | 0.5 | 1.7 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.040 Серия SHD | 05 | 80 | 0.5 | 1.2 | 0.82 | 2.2 | 10000 | 6500 | ≤10 | 2.5x10-4 | 0.040 Серия SHD | 08 | 30 | 0.8 | 1.6 | 1.3 | 3.2 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 Серия SHD | 08 | 50 | 1.6 | 3.16 | 2.1 | 6.1 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.061 Серия SHD | 08 | 80 | 2.1 | 4 | 2.9 | 7.5 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 Серия SHD | 08 | 100 | 2.4 | 4.6 | 3.2 | 8.7 | 8500 | 3500 | ≤10 | 3.2x10-3 | 0.061 Серия SHD | 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 Серия SHD | 11 | 50 | 3.2 | 7.8 | 5.1 | 15 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.127 Серия SHD | 11 | 80 | 4.2 | 9.5 | 7.2 | 20 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 Серия SHD | 11 | 100 | 4.8 | 10.5 | 8.7 | 23 | 8500 | 3500 | ≤10 | 1.4x10-2 | 0.127 Серия SHD | 14 | 30 | 3.8 | 8.7 | 6.2 | 15 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 Серия SHD | 14 | 50 | 4.8 | 16 | 6.8 | 32 | 8500 | 3500 | ≤20 | 3.4x10-1 | 0.312 Серия SHD | 14 | 80 | 6.4 | 22 | 9.5 | 45 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Серия SHD | 14 | 100 | 7.4 | 26 | 10.8 | 50 | 8500 | 3500 | ≤10 | 3.4x10-1 | 0.312 Технические характеристики / Особенности - Серия: SHD-mini - Тип: Гармонический привод - Стиль: Top Hat, компактные осевые размеры - Модульная конструкция, готовая к использованию - Четырехточечные шарикоподшипники - Возможность изменения отверстия вала под размеры двигателя
