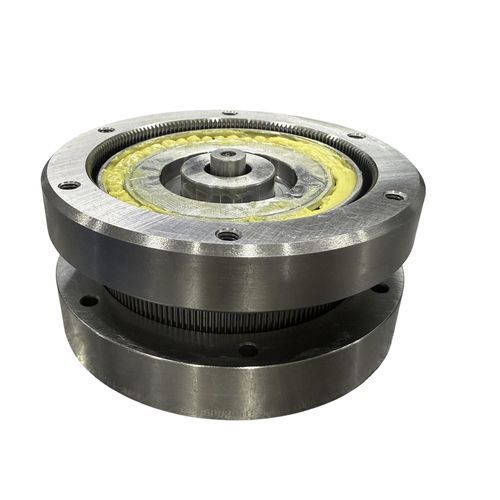

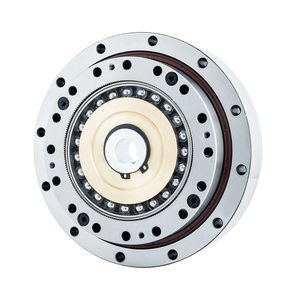

Гармонический редуктор FDSкоаксиальныйс полым валомсо сплошным валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гармонический
- Направление осей
- коаксиальный
- Тип вала
- с полым валом, со сплошным валом
- Крутящий момент
- 200-500 Nm, 100-200 Nm, 20-50 Nm, 50-100 Nm, 500-1000 Nm, 1-2 kNm
- Сборка
- с установкой на фланце, маятниковый
- Характеристика конструкции
- компактный, с фланцем, модульный, полый
- Количество уровней
- одноуровневый
- Рабочая характеристика
- высокоэффективный, сверхточный, с высокой пропускной способностью, малошумный, высокая скорость, с уменьшенным люфтом, высокий крутящий момент, высокой жесткости, для высоких нагрузок, высокая производительность, без технического обслуживания, высокая мощность, без зазора
- Применение
- для трансмиссии, для серводвигателя, для автоматической системы, для промышленного применения, для робототехники, для станка, для техники, для печатного станка
- Другие характеристики
- с механической трансмиссией, с высоким качеством, по индивидуальному заказу, NEMA 23, для высоких температур
Описание
Введение
Дифференциалы серии FDS делятся на комбинированные и компонентные. Комбинированный тип нацелен на интеграцию дифференциального механизма в единый блок для легкой сборки в оборудование, а его корпус позволяет напрямую устанавливать передаточные шестерни, шкивы и т.д. Компонентный тип имеет плоскую и тонкую конструкцию, что позволяет заказчикам создавать собственные корпуса и оптимизировать пространство устройства в соответствии со структурными требованиями. Используя уникальный принцип работы Harmonic Drive, это сверхкомпактное дифференциальное устройство способно выполнять точную настройку фазы и времени во время работы. Комбинированный тип серии FDS имеет те же четыре основных компонента, что и блинный компонентный тип, за исключением того, что комбинированный тип включает дополнительные передние и задние уплотнительные фланцы и опорные подшипники. Серия FDS работает по тому же принципу, что и чашеобразная серия FSG. Форма блинного шпангоута идентична поперечному сечению основания чашечного шпангоута, а подшипники генератора волн расположены в два ряда, при этом ширина зубьев кольцевого шпоночного соединения и шпангоута увеличена для обеспечения более высокого крутящего момента. Кроме того, для соединения с выходным валом в «блинчике» предусмотрен дополнительный круговой шлиц с тем же количеством зубьев, что и в шпангоуте.
Особенности
Техническая таблица (перечень типоразмеров и основных характеристик)
Модель | Передаточное отношение | Номинальный момент при входной скорости 2000 об/мин (Нм / кгсм) | Пиковый момент при пуске/остановке (Нм / кгсм) | Допустимое макс. значение среднего нагрузочного момента (Нм / кгсм) | Мгновенный допустимый макс. крутящий момент (Нм / кгсм) | Допустимая макс. входная частота вращения (об/мин) | Допустимая сред. входная частота вращения (об/мин) | Вес (kg)
FDS-14-50-CJ | 50 | 4.4 / 0.45 | 5.4 / 0.55 | 5.4 / 0.55 | 13.7 / 1.4 | 3600 | 2500 | 0.2
FDS-14-88-CJ | 88 | 5.9 / 0.6 | 9.8 / 1.0 | 9.8 / 1.0 | 19.6 / 2.0 | 3600 | 2500 | 0.2
FDS-14-100-CJ | 100 | 7.8 / 0.8 | 13.7 / 1.4 | 9.8 / 1.0 | 19.6 / 2.0 | 3600 | 2500 | 0.2
FDS-14-110-CJ | 110 | 7.8 / 0.8 | 13.7 / 1.4 | 9.8 / 1.0 | 19.6 / 2.0 | 3600 | 2500 | 0.2
FDS-17-50-CJ | 50 | 15 / 1.6 | 20 / 2.1 | 20 / 2.1 | 41 / 4.2 | 3600 | 2500 | 0.4
FDS-17-80-CJ | 80 | 20 / 2.1 | 25 / 2.5 | 24 / 2.5 | 45 / 4.6 | 3600 | 2500 | 0.4
FDS-17-100-CJ | 100 | 24 / 2.5 | 33 / 3.4 | 26 / 2.7 | 56 / 5.8 | 3600 | 2500 | 0.4
FDS-17-120-CJ | 120 | 24 / 2.5 | 40 / 4.1 | 26 / 2.7 | 60 / 6.2 | 3600 | 2500 | 0.4
FDS-20-50-CJ | 50 | 25 / 2.5 | 34 / 3.5 | 34 / 3.5 | 69 / 7 | 3600 | 2500 | 0.6
FDS-20-80-CJ | 80 | 34 / 3.5 | 41 / 4.2 | 41 / 4.2 | 72 / 7.3 | 3600 | 2500 | 0.6
FDS-20-100-CJ | 100 | 40 / 4.1 | 53 / 5.4 | 49 / 5.0 | 94 / 9.6 | 3600 | 2500 | 0.6
FDS-20-128-CJ | 128 | 40 / 4.1 | 67 / 6.8 | 49 / 5.0 | 102 / 10.4 | 3600 | 2500 | 0.6
FDS-20-160-CJ | 160 | 40 / 4.1 | 77 / 7.9 | 49 / 5.0 | 86 / 8.8 | 3600 | 2500 | 0.6
FDS-25-50-CJ | 50 | 39 / 4 | 55 / 5.6 | 55 / 5.6 | 108 / 11 | 3600 | 2500 | 1
FDS-25-80-CJ | 80 | 56 / 5.7 | 69 / 7.0 | 69 / 7.0 | 122 / 12.4 | 3600 | 2500 | 1
FDS-25-100-CJ | 100 | 67 / 6.8 | 91 / 9.3 | 91 / 9.3 | 160 / 16.3 | 3600 | 2500 | 1
FDS-25-120-CJ | 120 | 67 / 6.8 | 108 / 11 | 108 / 11 | 190 / 19.4 | 3600 | 2500 | 1
FDS-25-160-CJ | 160 | 67 / 6.8 | 135 / 13.8 | 108 / 11 | 172 / 17.6 | 3600 | 2500 | 1
FDS-25-200-CJ | 200 | 67 / 6.8 | 147 / 15 | 108 / 11 | 172 / 17.6 | 3600 | 2500 | 1
FDS-32-50-CJ | 50 | 76 / 7.8 | 108 / 11 | 108 / 11 | 216 / 22 | 3600 | 2300 | 2
FDS-32-78-CJ | 78 | 108 / 11 | 137 / 14 | 137 / 14 | 245 / 25 | 3600 | 2300 | 2
FDS-32-100-CJ | 100 | 137 / 14 | 176 / 18 | 176 / 18 | 323 / 33 | 3600 | 2300 | 2
FDS-32-131-CJ | 131 | 137 / 14 | 255 / 26 | 216 / 22 | 451 / 46 | 3600 | 2300 | 2
FDS-32-157-CJ | 157 | 137 / 14 | 294 / 30 | 216 / 22 | 500 / 51 | 3600 | 2300 | 2
FDS-32-200-CJ | 200 | 137 / 14 | 314 / 32 | 216 / 22 | 372 / 38 | 3600 | 2300 | 2
FDS-32-260-CJ | 260 | 137 / 14 | 314 / 32 | 216 / 22 | 372 / 38 | 3600 | 2300 | 2
FDS-40-50-CJ | 50 | 137 / 14 | 196 / 20 | 196 / 20 | 353 / 36 | 3300 | 2000 | 3.6
FDS-40-80-CJ | 80 | 196 / 20 | 245 / 25 | 245 / 25 | 431 / 44 | 3300 | 2000 | 3.6
FDS-40-100-CJ | 100 | 255 / 26 | 314 / 32 | 314 / 32 | 549 / 56 | 3300 | 2000 | 3.6
FDS-40-128-CJ | 128 | 294 / 30 | 392 / 40 | 392 / 40 | 686 / 70 | 3300 | 2000 | 3.6
FDS-40-160-CJ | 160 | 294 / 30 | 461 / 47 | 451 / 46 | 813 / 83 | 3300 | 2000 | 3.6
FDS-40-200-CJ | 200 | 294 / 30 | 529 / 54 | 451 / 46 | 745 / 76 | 3300 | 2000 | 3.6
FDS-40-258-CJ | 258 | 294 / 30 | 627 / 64 | 451 / 46 | 745 / 76 | 3300 | 2000 | 3.6
FDS-50-80-CJ | 80 | 363 / 37 | 441 / 45 | 441 / 45 | 784 / 80 | 3000 | 1700 | 7.2
FDS-50-100-CJ | 100 | 470 / 48 | 578 / 59 | 578 / 59 | 1019 / 104 | 3000 | 1700 | 7.2
FDS-50-120-CJ | 120 | 559 / 57 | 696 / 71 | 696 / 71 | 1225 / 125 | 3000 | 1700 | 7.2
FDS-50-160-CJ | 160 | 559 / 57 | 833 / 85 | 833 / 85 | 1470 / 150 | 3000 | 1700 | 7.2
FDS-50-200-CJ | 200 | 559 / 57 | 960 / 98 | 843 / 86 | 1411 / 144 | 3000 | 1700 | 7.2
FDS-50-242-CJ | 242 | 559 / 57 | 1176 / 120 | 843 / 86 | 1411 / 144 | 3000 | 1700 | 7.2
FDS-65-78-CJ | 78 | 745 / 76 | 921 / 94 | 921 / 94 | 1617 / 165 | 2200 | 1400 | 14
FDS-65-104-CJ | 104 | 1070 / 109 | 1340 / 137 | 1340 / 137 | 2360 / 241 | 2200 | 1400 | 14
FDS-65-132-CJ | 132 | 1070 / 109 | 1650 / 168 | 1570 / 160 | 2890 / 295 | 2200 | 1400 | 14
FDS-65-158-CJ | 158 | 1070 / 109 | 1970 / 201 | 1570 / 160 | 3450 / 352 | 2200 | 1400 | 14
FDS-65-208-CJ | 208 | 1070 / 109 | 2180 / 222 | 1570 / 160 | 2590 / 264 | 2200 | 1400 | 14
FDS-65-260-CJ | 260 | 1070 / 109 | 2200 / 224 | 1570 / 160 | 2590 / 264 | 2200 | 1400 | 14
FDS-80-80-CJ | 80 | 1320 / 135 | 1640 / 167 | 1640 / 167 | 2870 / 293 | 2000 | 1200 | 26
FDS-80-96-CJ | 96 | 1660 / 169 | 2050 / 209 | 2050 / 209 | 3590 / 366 | 2000 | 1200 | 26
FDS-80-128-CJ | 128 | 2300 / 235 | 2820 / 288 | 2830 / 289 | 4960 / 506 | 2000 | 1200 | 26
FDS-80-160-CJ | 160 | 2350 / 240 | 3380 / 345 | 3130 / 319 | 5940 / 606 | 2000 | 1200 | 26
FDS-80-194-CJ | 194 | 2350 / 240 | 4300 / 439 | 3130 / 319 | 6900 / 704 | 2000 | 1200 | 26
FDS-80-258-CJ | 258 | 2350 / 240 | 4350 / 444 | 3130 / 319 | 5170 / 528 | 2000 | 1200 | 26
FDS-80-320-CJ | 320 | 2350 / 240 | 4350 / 444 | 3130 / 319 | 5170 / 528 | 2000 | 1200 | 26
Характеристики / спецификации техники
Дифференциалы серии FDS делятся на комбинированные и компонентные. Комбинированный тип нацелен на интеграцию дифференциального механизма в единый блок для легкой сборки в оборудование, а его корпус позволяет напрямую устанавливать передаточные шестерни, шкивы и т.д. Компонентный тип имеет плоскую и тонкую конструкцию, что позволяет заказчикам создавать собственные корпуса и оптимизировать пространство устройства в соответствии со структурными требованиями. Используя уникальный принцип работы Harmonic Drive, это сверхкомпактное дифференциальное устройство способно выполнять точную настройку фазы и времени во время работы. Комбинированный тип серии FDS имеет те же четыре основных компонента, что и блинный компонентный тип, за исключением того, что комбинированный тип включает дополнительные передние и задние уплотнительные фланцы и опорные подшипники. Серия FDS работает по тому же принципу, что и чашеобразная серия FSG. Форма блинного шпангоута идентична поперечному сечению основания чашечного шпангоута, а подшипники генератора волн расположены в два ряда, при этом ширина зубьев кольцевого шпоночного соединения и шпангоута увеличена для обеспечения более высокого крутящего момента. Кроме того, для соединения с выходным валом в «блинчике» предусмотрен дополнительный круговой шлиц с тем же количеством зубьев, что и в шпангоуте.
Особенности
- Низкопрофильный, плоский и тонкий дизайн с компактными размерами.
- Обеспечивает высокий крутящий момент.
- Обеспечивает отличную точность вращения и позиционирования.
- Соосное расположение входного/выходного вала.
- Высокое передаточное отношение между регулировочным и выходным валом позволяет выполнять точные микрорегулировки при минимальном крутящем моменте.
- Часто используется для регулировки фазы валов в оборудовании для цветной печати.
Техническая таблица (перечень типоразмеров и основных характеристик)
Модель | Передаточное отношение | Номинальный момент при входной скорости 2000 об/мин (Нм / кгсм) | Пиковый момент при пуске/остановке (Нм / кгсм) | Допустимое макс. значение среднего нагрузочного момента (Нм / кгсм) | Мгновенный допустимый макс. крутящий момент (Нм / кгсм) | Допустимая макс. входная частота вращения (об/мин) | Допустимая сред. входная частота вращения (об/мин) | Вес (kg)
FDS-14-50-CJ | 50 | 4.4 / 0.45 | 5.4 / 0.55 | 5.4 / 0.55 | 13.7 / 1.4 | 3600 | 2500 | 0.2
FDS-14-88-CJ | 88 | 5.9 / 0.6 | 9.8 / 1.0 | 9.8 / 1.0 | 19.6 / 2.0 | 3600 | 2500 | 0.2
FDS-14-100-CJ | 100 | 7.8 / 0.8 | 13.7 / 1.4 | 9.8 / 1.0 | 19.6 / 2.0 | 3600 | 2500 | 0.2
FDS-14-110-CJ | 110 | 7.8 / 0.8 | 13.7 / 1.4 | 9.8 / 1.0 | 19.6 / 2.0 | 3600 | 2500 | 0.2
FDS-17-50-CJ | 50 | 15 / 1.6 | 20 / 2.1 | 20 / 2.1 | 41 / 4.2 | 3600 | 2500 | 0.4
FDS-17-80-CJ | 80 | 20 / 2.1 | 25 / 2.5 | 24 / 2.5 | 45 / 4.6 | 3600 | 2500 | 0.4
FDS-17-100-CJ | 100 | 24 / 2.5 | 33 / 3.4 | 26 / 2.7 | 56 / 5.8 | 3600 | 2500 | 0.4
FDS-17-120-CJ | 120 | 24 / 2.5 | 40 / 4.1 | 26 / 2.7 | 60 / 6.2 | 3600 | 2500 | 0.4
FDS-20-50-CJ | 50 | 25 / 2.5 | 34 / 3.5 | 34 / 3.5 | 69 / 7 | 3600 | 2500 | 0.6
FDS-20-80-CJ | 80 | 34 / 3.5 | 41 / 4.2 | 41 / 4.2 | 72 / 7.3 | 3600 | 2500 | 0.6
FDS-20-100-CJ | 100 | 40 / 4.1 | 53 / 5.4 | 49 / 5.0 | 94 / 9.6 | 3600 | 2500 | 0.6
FDS-20-128-CJ | 128 | 40 / 4.1 | 67 / 6.8 | 49 / 5.0 | 102 / 10.4 | 3600 | 2500 | 0.6
FDS-20-160-CJ | 160 | 40 / 4.1 | 77 / 7.9 | 49 / 5.0 | 86 / 8.8 | 3600 | 2500 | 0.6
FDS-25-50-CJ | 50 | 39 / 4 | 55 / 5.6 | 55 / 5.6 | 108 / 11 | 3600 | 2500 | 1
FDS-25-80-CJ | 80 | 56 / 5.7 | 69 / 7.0 | 69 / 7.0 | 122 / 12.4 | 3600 | 2500 | 1
FDS-25-100-CJ | 100 | 67 / 6.8 | 91 / 9.3 | 91 / 9.3 | 160 / 16.3 | 3600 | 2500 | 1
FDS-25-120-CJ | 120 | 67 / 6.8 | 108 / 11 | 108 / 11 | 190 / 19.4 | 3600 | 2500 | 1
FDS-25-160-CJ | 160 | 67 / 6.8 | 135 / 13.8 | 108 / 11 | 172 / 17.6 | 3600 | 2500 | 1
FDS-25-200-CJ | 200 | 67 / 6.8 | 147 / 15 | 108 / 11 | 172 / 17.6 | 3600 | 2500 | 1
FDS-32-50-CJ | 50 | 76 / 7.8 | 108 / 11 | 108 / 11 | 216 / 22 | 3600 | 2300 | 2
FDS-32-78-CJ | 78 | 108 / 11 | 137 / 14 | 137 / 14 | 245 / 25 | 3600 | 2300 | 2
FDS-32-100-CJ | 100 | 137 / 14 | 176 / 18 | 176 / 18 | 323 / 33 | 3600 | 2300 | 2
FDS-32-131-CJ | 131 | 137 / 14 | 255 / 26 | 216 / 22 | 451 / 46 | 3600 | 2300 | 2
FDS-32-157-CJ | 157 | 137 / 14 | 294 / 30 | 216 / 22 | 500 / 51 | 3600 | 2300 | 2
FDS-32-200-CJ | 200 | 137 / 14 | 314 / 32 | 216 / 22 | 372 / 38 | 3600 | 2300 | 2
FDS-32-260-CJ | 260 | 137 / 14 | 314 / 32 | 216 / 22 | 372 / 38 | 3600 | 2300 | 2
FDS-40-50-CJ | 50 | 137 / 14 | 196 / 20 | 196 / 20 | 353 / 36 | 3300 | 2000 | 3.6
FDS-40-80-CJ | 80 | 196 / 20 | 245 / 25 | 245 / 25 | 431 / 44 | 3300 | 2000 | 3.6
FDS-40-100-CJ | 100 | 255 / 26 | 314 / 32 | 314 / 32 | 549 / 56 | 3300 | 2000 | 3.6
FDS-40-128-CJ | 128 | 294 / 30 | 392 / 40 | 392 / 40 | 686 / 70 | 3300 | 2000 | 3.6
FDS-40-160-CJ | 160 | 294 / 30 | 461 / 47 | 451 / 46 | 813 / 83 | 3300 | 2000 | 3.6
FDS-40-200-CJ | 200 | 294 / 30 | 529 / 54 | 451 / 46 | 745 / 76 | 3300 | 2000 | 3.6
FDS-40-258-CJ | 258 | 294 / 30 | 627 / 64 | 451 / 46 | 745 / 76 | 3300 | 2000 | 3.6
FDS-50-80-CJ | 80 | 363 / 37 | 441 / 45 | 441 / 45 | 784 / 80 | 3000 | 1700 | 7.2
FDS-50-100-CJ | 100 | 470 / 48 | 578 / 59 | 578 / 59 | 1019 / 104 | 3000 | 1700 | 7.2
FDS-50-120-CJ | 120 | 559 / 57 | 696 / 71 | 696 / 71 | 1225 / 125 | 3000 | 1700 | 7.2
FDS-50-160-CJ | 160 | 559 / 57 | 833 / 85 | 833 / 85 | 1470 / 150 | 3000 | 1700 | 7.2
FDS-50-200-CJ | 200 | 559 / 57 | 960 / 98 | 843 / 86 | 1411 / 144 | 3000 | 1700 | 7.2
FDS-50-242-CJ | 242 | 559 / 57 | 1176 / 120 | 843 / 86 | 1411 / 144 | 3000 | 1700 | 7.2
FDS-65-78-CJ | 78 | 745 / 76 | 921 / 94 | 921 / 94 | 1617 / 165 | 2200 | 1400 | 14
FDS-65-104-CJ | 104 | 1070 / 109 | 1340 / 137 | 1340 / 137 | 2360 / 241 | 2200 | 1400 | 14
FDS-65-132-CJ | 132 | 1070 / 109 | 1650 / 168 | 1570 / 160 | 2890 / 295 | 2200 | 1400 | 14
FDS-65-158-CJ | 158 | 1070 / 109 | 1970 / 201 | 1570 / 160 | 3450 / 352 | 2200 | 1400 | 14
FDS-65-208-CJ | 208 | 1070 / 109 | 2180 / 222 | 1570 / 160 | 2590 / 264 | 2200 | 1400 | 14
FDS-65-260-CJ | 260 | 1070 / 109 | 2200 / 224 | 1570 / 160 | 2590 / 264 | 2200 | 1400 | 14
FDS-80-80-CJ | 80 | 1320 / 135 | 1640 / 167 | 1640 / 167 | 2870 / 293 | 2000 | 1200 | 26
FDS-80-96-CJ | 96 | 1660 / 169 | 2050 / 209 | 2050 / 209 | 3590 / 366 | 2000 | 1200 | 26
FDS-80-128-CJ | 128 | 2300 / 235 | 2820 / 288 | 2830 / 289 | 4960 / 506 | 2000 | 1200 | 26
FDS-80-160-CJ | 160 | 2350 / 240 | 3380 / 345 | 3130 / 319 | 5940 / 606 | 2000 | 1200 | 26
FDS-80-194-CJ | 194 | 2350 / 240 | 4300 / 439 | 3130 / 319 | 6900 / 704 | 2000 | 1200 | 26
FDS-80-258-CJ | 258 | 2350 / 240 | 4350 / 444 | 3130 / 319 | 5170 / 528 | 2000 | 1200 | 26
FDS-80-320-CJ | 320 | 2350 / 240 | 4350 / 444 | 3130 / 319 | 5170 / 528 | 2000 | 1200 | 26
Характеристики / спецификации техники
- Дизайн: сверхкомпактная, низкопрофильная, плоская и тонкая конструкция.
- Высокий крутящий момент за счет увеличенной ширины зубьев кольца и шпангоута и двухрядных подшипников генератора волн.
- Точность: обеспечивает отличную точность вращения и позиционирования.
- Конфигурация: доступны комбинированный (с фланцами и опорными подшипниками) и компонентный (плоский, для интеграции в заказные корпуса) типы.
- Соосность входного/выходного вала облегчает применение в ограниченных пространствах.
- Высокое передаточное отношение между регулировочным и выходным валом позволяет выполнять точные микрорегулировки.
- Применения: часто используется для регулировки фазы валов в оборудовании для цветной печати и других прецизионных приводных задач.
