Электрический servo-actionneur 11

ротационныйс серводвигателемAC

Обзор

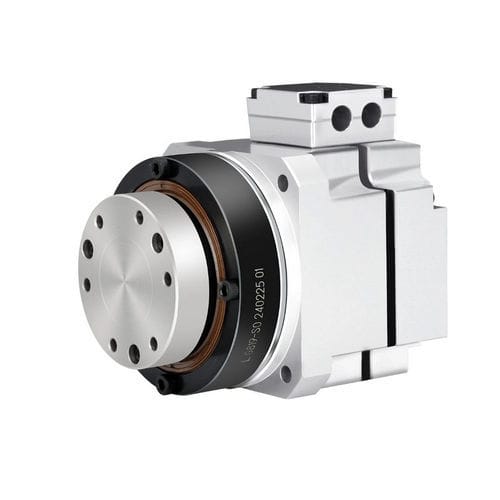

Компактные интегрированные вращательные актуаторы объединяют безрамочный внутренний роторный моментный двигатель, гармонический редуктор и абсолютный энкодер в единый модуль. Электроника привода обычно вынесена для упрощения интеграции и обеспечения высокоточного управления движением. Эти модули предназначены для применений, требующих высокой плотности крутящего момента, точного позиционирования и минимального занимаемого объема.

Особенности

• Высокий крутящий момент: Спроектированы для обеспечения значительного момента на низких скоростях в соответствии с нагрузками машины и размерами модели.
• Компактная интегрированная конструкция: Безрамочная моторная архитектура встроена непосредственно в актуатор для уменьшения габаритов и упрощения механической интеграции.
• Возможности точного управления: Абсолютные энкодеры высокой разрешающей способности обеспечивают субмикронное/углосекундное позиционирование и стабильную остановку.
• Низкая инерция отклика: Легкий ротор и низкофрикционная конструкция улучшают ускорение и сокращают задержки движения.

Технические характеристики (обзор)
Ряд моделей: 11, 14, 17, 20, 25, 32, 40, 50, 58.
Передаточные числа: типичные варианты 51, 81, 101, 121, 161 (в зависимости от модели).
Номинальный крутящий момент: примерно от 4 N·m до 1200 N·m в зависимости от модели.
Пиковый крутящий момент: до ≈1964 N·m (зависит от модели).
Номинальная/максимальная скорость: от нескольких десятков до сотен об/мин (см. таблицу по моделям).
Точность позиционирования: в старших моделях однонаправленная точность до ≤30 arcsec; повторяемость ≈ ≤10–20 arcsec.
Диаметры полых валов и размеры: несколько вариантов (например Ø9–50 мм); масса и инерция ротора зависят от модели и опции тормоза.
Электро‑механические данные: номинальные/максимальные токи, константа момента, обратная ЭДС, фазное сопротивление и индуктивность указаны в полной таблице параметров по каждой модели.

Применения

• Поворотные столы и индексирующие механизмы для станков
• Прецизионное медицинское и лабораторное оборудование
• 5‑осные системы лазерной резки и обработки
• Производство полупроводников и обработка пластин (wafer handling)

Технические детали / Примечания

• Brand: Honpine (Suzhou Honpine Precision Industry Co., Ltd.).
• Состав модуля: безрамочный внутренний роторный моментный мотор + гармонический редуктор + абсолютный энкодер; электроника привода обычно внешняя.
• Данные справочные: подробная таблица параметров AC-220V доступна на странице продукта — для уточнения конфигурации и актуальных параметров свяжитесь с отделом продаж.
