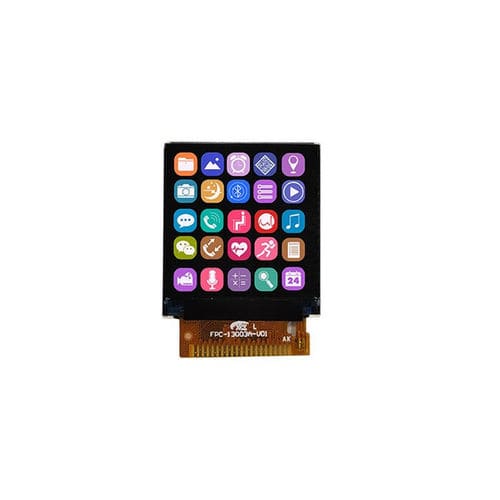

Блок индикации TFT LCD YX13003Aцветной240x2401,3"
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип экрана
- TFT LCD
- Тип
- цветные
- Формат
- 240x240
- Размер экрана
- 1,3"
- Место применения
- промышленные, медицинские, для датчиков
- Интерфейс
- RGB, микроконтроллер, интерфейс 8080
- Конструкция
- компактные, квадратные
- Другие характеристики
- при большом угле зрения, со светодиодной подсветкой
- Длина
26,2 mm
(1,031 in)- Ширина
29,22 mm
(1,1504 in)- Толщина
1,94 mm
(0,076 in)- Температура использования
МАКС.: 70 °C
(158 °F)МИН.: -20 °C
(-4 °F)
Описание
Обзор продукта
Yousee YX13003A — это квадратный 1,3" TFT-LCD модуль с разрешением 240×240 RGB и параллельным MCU-интерфейсом 8080 8 бит. На базе драйвера ST7789V модуль обеспечивает стабильную картинку, насыщенные цвета и широкий угол обзора All O'Clock, подходящий для компактных встроенных и промышленных решений.
Ключевые особенности
Технические характеристики
Размер дисплея: 1,3 дюйма
Тип LCD: a-Si TFT-LCD, трансмиссивный
Разрешение: 240 (RGB) × 240
Активная область: 23,4 × 23,4 мм
Габаритные размеры: 26,2 × 29,22 × 1,94 мм
Шаг пикселя: 0,0975 × 0,0975 мм
Драйвер IC: ST7789V
Интерфейс: 8080 8-битный параллельный MCU
Подсветка: 2 × белых LED
Входное напряжение LCM: 2,8 ±0,1 В
Типичная яркость: 300 cd/m²
Типичное контрастное отношение: 600:1
Цветовой охват (тип): 50%
Равномерность яркости: 80%
Время отклика (тип): 17,5 мс
Оптические характеристики
Разрешение: 240 × 240
Контраст (типичный): 600:1
Цветовой охват (типичный): 50%
Яркость (типичная): 300 cd/m²
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика (типичное): 17,5 мс
Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)
Области применения
Разработан для компактных устройств с ограниченным пространством, требующих чёткой графики и надёжной работы дисплея, включая носимые устройства, портативные приборы, устройства умного дома, промышленные контроллеры, IoT-устройства, умные счётчики, медицинское оборудование и встроенные системы управления.
Данные модели
Yousee YX13003A — это квадратный 1,3" TFT-LCD модуль с разрешением 240×240 RGB и параллельным MCU-интерфейсом 8080 8 бит. На базе драйвера ST7789V модуль обеспечивает стабильную картинку, насыщенные цвета и широкий угол обзора All O'Clock, подходящий для компактных встроенных и промышленных решений.
Ключевые особенности
- 1,3" квадратный TFT-LCD, 240×240 (RGB)
- Драйвер IC: ST7789V
- Интерфейс: 8080 8-битный параллельный MCU
- Угол обзора: All O'Clock (широкий угол)
- Подсветка: 2 × белых LED
- Компактные габариты
Технические характеристики
Размер дисплея: 1,3 дюйма
Тип LCD: a-Si TFT-LCD, трансмиссивный
Разрешение: 240 (RGB) × 240
Активная область: 23,4 × 23,4 мм
Габаритные размеры: 26,2 × 29,22 × 1,94 мм
Шаг пикселя: 0,0975 × 0,0975 мм
Драйвер IC: ST7789V
Интерфейс: 8080 8-битный параллельный MCU
Подсветка: 2 × белых LED
Входное напряжение LCM: 2,8 ±0,1 В
Типичная яркость: 300 cd/m²
Типичное контрастное отношение: 600:1
Цветовой охват (тип): 50%
Равномерность яркости: 80%
Время отклика (тип): 17,5 мс
Оптические характеристики
Разрешение: 240 × 240
Контраст (типичный): 600:1
Цветовой охват (типичный): 50%
Яркость (типичная): 300 cd/m²
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика (типичное): 17,5 мс
Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)
Области применения
Разработан для компактных устройств с ограниченным пространством, требующих чёткой графики и надёжной работы дисплея, включая носимые устройства, портативные приборы, устройства умного дома, промышленные контроллеры, IoT-устройства, умные счётчики, медицинское оборудование и встроенные системы управления.
Данные модели
- Модель: YX13003A
- Размер дисплея: 1,3 дюйма
- Тип панели: a-Si TFT-LCD, трансмиссивный
- Разрешение: 240×240 (RGB)
- Интерфейс: 8080 8-битный параллельный MCU
- Драйвер IC: ST7789V
- Подсветка: 2 × белых LED
- Температура эксплуатации: -20°C до +70°C
