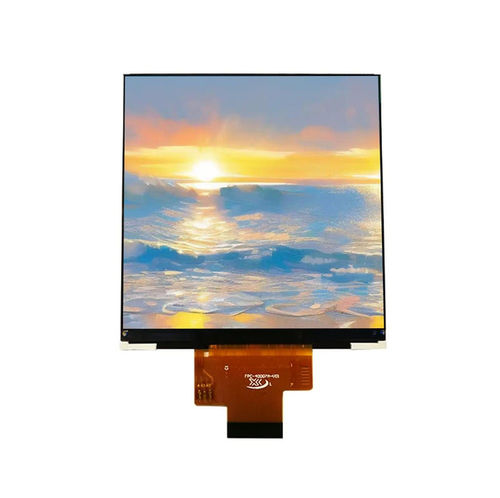

Блок индикации TFT LCD YX40004A

цветной480x4803,95"

Обзор
YX40004A — квадратный TFT-LCD модуль диагональю 3,95 дюйма с RGB-разрешением 480×480 и комбинированным интерфейсом: инициализация по 3-проводному SPI и передача данных 18-битного RGB. Модуль оснащён драйверным ИС ST7701S, обеспечивает корректную цветопередачу, быстрый отклик и угол обзора All O'Clock для равномерной видимости. Поддерживает высокоскоростное обновление изображения и упрощает интеграцию с встраиваемыми контроллерами и промышленными платформами. Типичные применения: промышленные панели управления, встроенные HMI, умные приборы, POS-терминалы и медицинские дисплеи.

Механический чертёж
Доступен механический чертёж модуля YX40004A (контур и подробные размеры).

Основные характеристики
Размер дисплея: 3,95 дюйма
Тип ЖК: TFT-LCD, положительная трансмиссия
Разрешение: 480 (RGB) × 480
Активная область: 71,86 × 70,10 мм
Габаритные размеры: 74,83 × 78,98 × 2,18 мм
Шаг пикселя: 0,145 × 0,145 мм
Направление обзора: All O'Clock
Драйвер IC: ST7701S
Интерфейс: 3SPI + 18-бит RGB
Подсветка: белые светодиоды × 8
Входное напряжение LCM: 2,8 ±0,1 В

Оптические характеристики
Разрешение: 480 × 480
Контрастность: 600 : 1
Цветовой охват: 50%
Яркость: 300 cd/m²
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 17,5 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Характеристики / Технические спецификации

• Модель: YX40004A
• Размер дисплея: 3,95 дюйма квадратный
• Разрешение: 480×480 (RGB)
• Драйвер IC: ST7701S
• Интерфейс: инициализация 3-проводным SPI + передача данных 18-бит RGB
• Направление обзора: All O'Clock
• Активная область: 71,86 × 70,10 мм
• Габаритные размеры: 74,83 × 78,98 × 2,18 мм
• Подсветка: 8 × белых светодиодов
• Типичная яркость: 300 cd/m²
• Контрастность: 600:1
• Диапазон рабочей температуры: -20°C до +70°C
• Диапазон температуры хранения: -30°C до +80°C
• Входное напряжение LCM: 2,8 ±0,1 В
