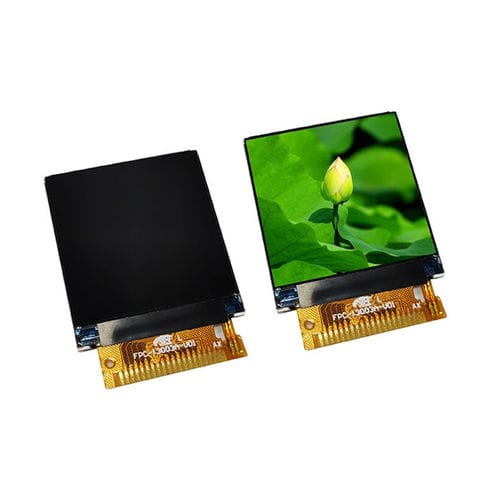

Блок индикации TFT LCD YX14011A

цветной240x2401,45"

Обзор продукта
YX14011A — квадратный 1,4" TFT-LCD модуль отображения с разрешением 240×240 RGB и интерфейсом SPI, предназначенный для носимых устройств, ручных приборов, промышленных контроллеров, устройств умного дома и IoT-приложений. Управляется драйвером ST7789V; модуль обеспечивает насыщенную цветопередачу и четкую графику с направлением просмотра All O'Clock. Компактный корпус и ультратонкий механический профиль подходят для встраиваемых решений с ограниченным пространством.

Ключевые характеристики

• 1,4" квадратный TFT-LCD, трансмиссивный тип
• Разрешение: 240 (RGB) × 240 пикселей
• Driver IC: ST7789V
• Интерфейс: SPI
• Направление просмотра: All O'Clock
• Подсветка: белые LED × 3
• Входное напряжение LCM: 3,3 ±0,1 V
• Ультратонкие габариты для компактных применений
• Применение: носимые устройства, ручные приборы, промышленные контроллеры, устройства умного дома, IoT-устройства

Основные спецификации
Размер дисплея: 1,4 дюйма
Тип LCD: TFT-LCD, трансмиссивный
Разрешение: 240 (RGB) × 240
Активная область: 25,2 × 25,2 мм
Габаритные размеры: 28,0 × 31,35 × 1,65 мм
Шаг пикселя: 0,105 × 0,105 мм
Направление просмотра: All O'Clock
Driver IC: ST7789V
Интерфейс: SPI
Подсветка: белые LED × 3
Входное напряжение LCM: 3,3 ±0,1 V

Оптические характеристики
Контрастность: 500 : 1
Цветовой охват: 60%
Яркость: 1000 cd/m²
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +80°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Механика и чертеж
Габаритные размеры: 28,0 × 31,35 × 1,65 мм; Активная область: 25,2 × 25,2 мм. Механический чертеж и изображения модуля доступны.

Характеристики / Технические данные

• Модель: YX14011A
• Размер дисплея: 1,4 дюйма
• Разрешение: 240×240 (RGB)
• Тип LCD: TFT-LCD, трансмиссивный
• Driver IC: ST7789V
• Интерфейс: SPI
• Активная область: 25,2 × 25,2 мм
• Габаритные размеры: 28,0 × 31,35 × 1,65 мм
• Шаг пикселя: 0,105 × 0,105 мм
• Подсветка: белые LED × 3
• Входное напряжение LCM: 3,3 ±0,1 V
• Направление просмотра: All O'Clock
• Яркость: 1000 cd/m²
• Контрастность: 500:1
• Цветовой охват: 60%
• Однородность яркости: 80%
• Угол обзора (CR≥10): 80°/80°/80°/80°
• Время отклика: 25 ms
• Рабочая температура: -20°C ~ +80°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤90% RH (60°C)
