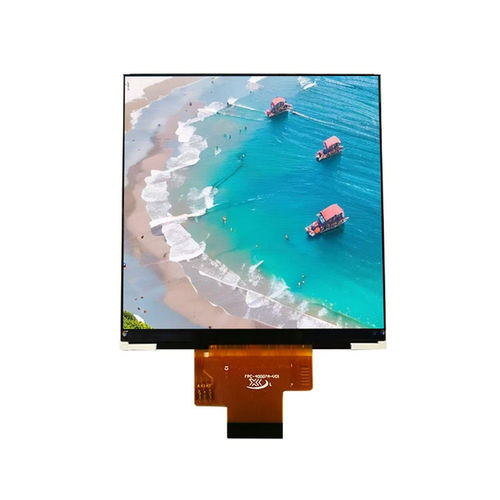

Блок индикации TFT LCD YX40007A

цветной480x4803,95"

Обзор продукта
Yousee YX40007A — 3,95-дюймовый RGB TFT-LCD модуль отображения с разрешением 480×480, интерфейсом MIPI DSI и драйвером ST7701S, разработан для промышленных встроенных HMI, портативных терминалов, POS-систем и медицинского оборудования. Модуль имеет угол обзора All O'Clock, подсветку из 8 белых LED и высокоскоростную MIPI-связь, совместимую с платформами Linux и Android.

Ключевые характеристики

• Размер дисплея: 3,95 дюйма
• Разрешение: 480 (RGB) × 480
• Драйвер IC: ST7701S
• Интерфейс: MIPI DSI
• Тип ЖК: TFT-LCD, позитивный трансмиссивный
• Направление обзора: All O'Clock
• Подсветка: 8 × белых LED
• Компактный корпус и активная область для легкой интеграции
• Подходит для промышленных встроенных применений

Варианты модели

• YX40007A
• YX40007ACT

Механические данные
Габаритные размеры: 74,83 × 78,98 × 2,18 мм. Активная область: 71,86 × 70,10 мм. Предоставляется механический чертеж для интеграции и монтажа.

Применение

• Промышленные системы управления
• Устройства «умного дома»
• Медицинское оборудование
• Портативные терминалы
• POS-системы
• Встроенные HMI и IoT-терминалы

Основные характеристики

• Размер дисплея: 3,95 дюйма
• Тип ЖК: TFT-LCD, позитивный трансмиссивный
• Разрешение: 480 (RGB) × 480
• Активная область: 71,86 × 70,10 мм
• Габариты: 74,83 × 78,98 × 2,18 мм
• Шаг пикселя: 0,145 × 0,145 мм
• Яркость: 300 cd/m² (тип.)
• Контрастность: 600:1 (тип.)
• Цветовой охват: 50% (тип.)
• Время отклика: 17,5 ms (тип.)
• Питание LCM: 2,8 ±0,1 V

Оптические характеристики

• Разрешение: 480 × 480
• Контрастность: 600:1
• Цветовой охват (типичный): 50%
• Яркость (типичная): 300 cd/m²
• Однородность яркости: 80%
• Углы обзора (CR ≥ 10): 80°/80°/80°/80°
• Время отклика (типичное): 17,5 ms

Условия эксплуатации

• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)

Технические характеристики

• Модель: YX40007A
• Интерфейс: MIPI DSI
• Драйвер IC: ST7701S
• Подсветка: 8 × белых LED
• Направление обзора: All O'Clock
• Применение: промышленное управление, медицина, POS, портативные терминалы, встроенные HMI
