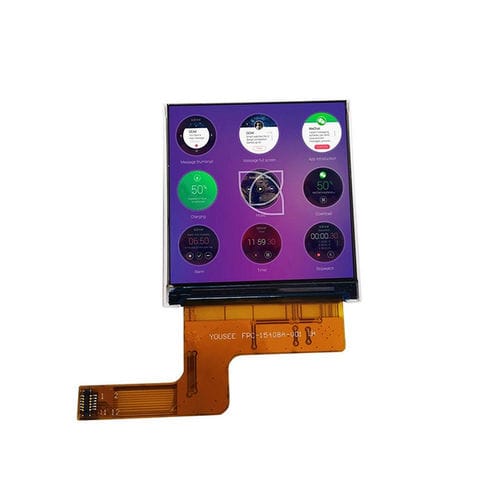

Блок индикации TFT LCD YX15408A

цветной320x3201,54"

Обзор продукта
YX15408A — 1,54-дюймовый TFT ЖК-модуль с высокой плотностью пикселей, разрешением 320×320 (RGB) и интерфейсом MIPI DSI. Управляется контроллером ST7796S и оснащён белой подсветкой LED ×3; предназначен для компактных встроенных HMI, носимых устройств, портативных терминалов и промышленных контроллеров под Linux/Android.

Ключевые характеристики

• Размер дисплея: 1,54 дюйма
• Разрешение: 320 (RGB) × 320
• Интерфейс: MIPI DSI
• Driver IC: ST7796S
• Направление просмотра: All O'Clock
• Подсветка: белые светодиоды × 3
• Входное напряжение LCM: 2,8 ±0,1 В

Базовые характеристики

• Тип ЖК: TFT-LCD, положительная пропускная
• Активная область: 27,72 × 27,72 мм
• Габаритные размеры: 31,52 × 33,72 × 1,15 мм
• Шаг пикселя: 0,0866 × 0,0866 мм
• Яркость: 300 кд/м²
• Контрастность: 800:1

Оптические характеристики

• Разрешение: 320 × 320
• Цветовой охват: 60%
• Однородность яркости: 80%
• Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
• Время отклика: 30 мс

Механика

• Габариты: 31,52 × 33,72 × 1,15 мм
• Активная область: 27,72 × 27,72 мм
• Ультратонкий профиль для интеграции в компактные устройства

Условия эксплуатации

• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤90% RH (60°C)

Применения

• Носимая электроника и смарт-устройства
• Портативные медицинские приборы и IoT-терминалы
• Промышленные приборы и портативные терминалы
• Встраиваемые HMI для автоматизации и автомобильной техники

Технические характеристики

• Модель: YX15408A
• Размер дисплея: 1,54 дюйма
• Разрешение: 320 (RGB) × 320
• Driver IC: ST7796S
• Интерфейс: MIPI DSI
• Подсветка: белые светодиоды × 3
• Входное напряжение LCM: 2,8 ±0,1 В
• Яркость: 300 кд/м²
• Контрастность: 800:1
• Цветовой охват: 60%
• Время отклика: 30 мс
• Температура эксплуатации: -20°C ~ +70°C
