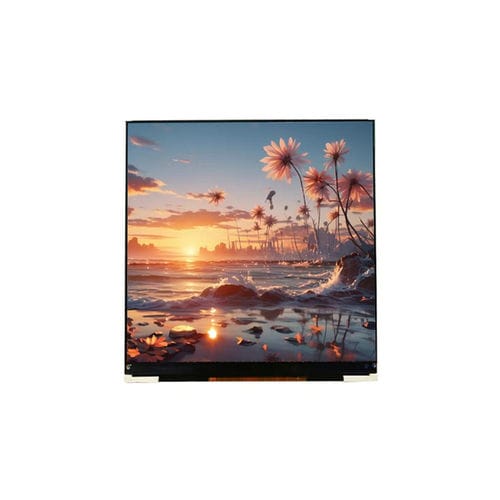

Блок индикации LCD YX40018A

TFTцветной320x320

Обзор
YX40018A — это 3,92‑дюймовый квадратный TFT‑LCD модуль с разрешением 320×320 (RGB). Поддерживает выбираемую интерфейсную схему MCU 8080 или 4‑пров. SPI через IM0–IM2, что обеспечивает гибкую интеграцию в встроенных платформах. На базе драйвера ST7796U и с подсветкой из 10 белых LED модуль обеспечивает стабильную картинку, направление просмотра All O'Clock и компактный контур, подходящий для промышленного управления, медицинского оборудования, POS‑терминалов, портативных приборов и встроенных HMI.

Основные характеристики

• Модель: YX40018A
• Размер дисплея: 3,92 дюйма (квадрат)
• Тип ЖК: TFT, трансмиссивный
• Разрешение: 320 (RGB) × 320
• Активная область: 71.14 × 69.82 мм
• Габариты: 75.66 × 78.23 × 2.24 мм
• Шаг пикселя: 0.222 × 0.222 мм
• Драйвер IC: ST7796U
• Интерфейс: MCU 8080 / 4‑пров. SPI (выбор через IM0–IM2)
• Подсветка: 10 белых LED
• Аналоговое рабочее напряжение: 2.8 В (тип.)
• Контрастность: 800 : 1
• Яркость: 300 cd/m²
• Цветовой охват: 60%
• Однородность яркости: 80%
• Время отклика: 25 ms

Оптические характеристики

• Разрешение: 320 × 320 (RGB)
• Контрастность (тип.): 800 : 1
• Яркость (тип.): 300 cd/m²
• Цветовой охват: 60%
• Угол зрения (CR ≥ 10): All O'Clock / 80° / 80° / 80° / 80°
• Время отклика: 25 ms

Электрические и механические

• Габариты: 75.66 × 78.23 × 2.24 мм
• Активная область: 71.14 × 69.82 мм
• Шаг пикселя: 0.222 × 0.222 мм
• Подсветка: 10 белых LED
• Аналоговое рабочее напряжение: 2.8 В (тип.)

Условия эксплуатации

• Температура эксплуатации: -10°C до +60°C
• Температура хранения: -20°C до +70°C
• Влажность: ≤90% RH (60°C)

Интеграция и области применения

• Выбор интерфейса через IM0–IM2: MCU 8080 или 4‑пров. SPI для гибкого подключения к контроллеру
• Направление просмотра All O'Clock упрощает монтаж и обеспечивает широкий угол видимости
• Компактный контур и малая толщина подходят для встроенных HMI, панелей управления и портативных устройств
• Рекомендовано для промышленного управления, медицинских дисплеев, POS‑терминалов и смарт‑устройств
