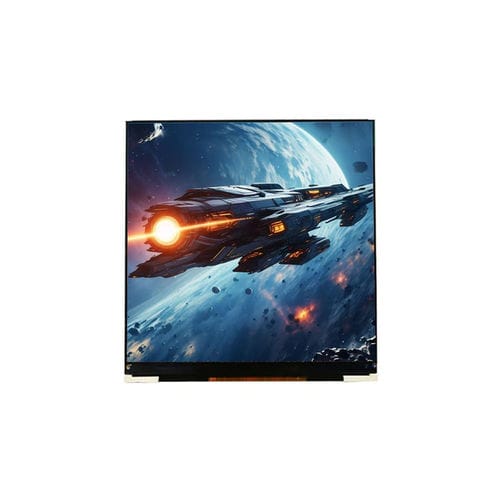

Блок индикации TFT LCD YX34002A

цветной480x4803,4"

Описание
YX34002A — квадратный 3,4-дюймовый TFT LCD модуль с RGB-разрешением 480×480 и интерфейсом SPI + RGB, предназначенный для устройств умного дома, промышленных панелей управления, медицинского оборудования, POS-терминалов, переносных приборов и встроенных HMI-приложений. Благодаря драйверу ST7701S модуль обеспечивает точную цветопередачу, четкое изображение и угол обзора All O'Clock для равномерной видимости. Комбинированный интерфейс SPI + RGB обеспечивает простую инициализацию и высокоскоростную передачу RGB-данных, что подходит для высокопроизводительных встроенных систем и промышленных платформ управления.

Механические параметры
Габаритные размеры: 70.45 × 70.32 × 1.89 мм. Активная область: 60.48 × 60.48 мм.

Основные характеристики
Размер дисплея: 3,4 дюйма
Тип ЖК: TFT-LCD, трансмиссивный
Разрешение: 480 (RGB) × 480
Активная область: 60.48 × 60.48 мм
Габариты: 70.45 × 70.32 × 1.89 мм
Питч пикселя: 0.126 × 0.126 мм
Направление просмотра: All O'Clock
Driver IC: ST7701S
Интерфейс: SPI + RGB
Подсветка: белые LED × 8
Аналоговое рабочее напряжение: 3.3 V (typ.)

Оптические характеристики
Разрешение: 480 × 480
Контрастность: 800 : 1
Цветовой охват: 60%
Яркость: 300 cd/m²
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Особенности / Технические характеристики

• Модель: YX34002A
• Размер дисплея: 3,4 дюйма
• Разрешение: 480 (RGB) × 480
• Тип ЖК: TFT-LCD, трансмиссивный
• Driver IC: ST7701S
• Интерфейс: SPI + RGB
• Активная область: 60.48 × 60.48 мм
• Габариты: 70.45 × 70.32 × 1.89 мм
• Питч пикселя: 0.126 × 0.126 мм
• Подсветка: белые LED × 8
• Яркость: 300 cd/m²
• Контрастность: 800 : 1
• Цветовой охват: 60%
• Направление просмотра: All O'Clock
• Время отклика: 25 ms
• Рабочая температура: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Аналоговое рабочее напряжение: 3.3 V typ.
