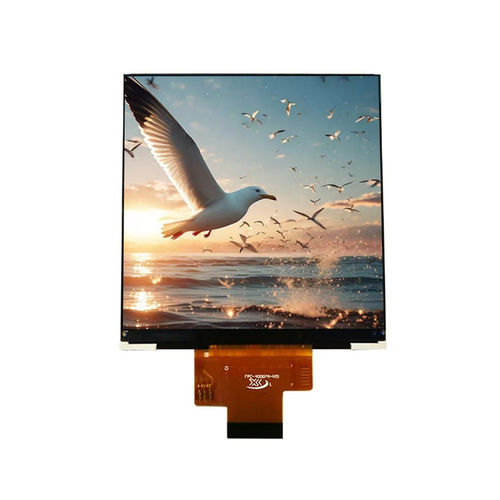

Блок индикации TFT LCD YX40006A

IPSцветнойграфический

Обзор продукта
YX40006A — квадратный 4,0-дюймовый высокоразрешающий IPS TFT ЖК-модуль с разрешением 720×720 (RGB) и интерфейсом, комбинирующим инициализацию 3-проводным SPI и высокоскоростную передачу данных 18-битного RGB. Предназначен для промышленных HMI, встроенных панелей управления, переносных терминалов, POS-устройств и других приложений с ограниченным пространством.

Ключевые характеристики

• Размер дисплея: 4,0 дюйма
• Разрешение: 720 (RGB) × 720
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Направление просмотра: All O'Clock (широкий угол обзора IPS)
• Драйвер IC: NV3052C
• Интерфейс: инициализация 3-проводным SPI + высокоскоростной 18-битный RGB
• Подсветка: 8 × белых светодиодов
• Ультратонкий квадратный корпус, подходит для компактной интеграции

Основные характеристики (таблица)
Размер дисплея: 4,0 дюйма
Тип ЖК: IPS TFT-LCD, трансмиссивный
Разрешение: 720 (RGB) × 720
Активная область: 71,93 × 71,93 мм
Габаритные размеры: 74,83 × 78,98 × 1,50 мм
Шаг пикселя: 0,08625 × 0,08625 мм
Направление просмотра: All O'Clock
Драйвер IC: NV3052C
Интерфейс: 3SPI + 18-бит RGB
Подсветка: 8 белых светодиодов
Аналоговое рабочее напряжение: 2,75 В (тип.)

Оптические характеристики (таблица)
Разрешение: 720 × 720
Контрастность (тип.): 800 : 1
Цветовой охват (тип.): 60%
Яркость (тип.): 300 cd/m²
Однородность яркости (тип.): 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика (тип.): 25 ms

Механика и крепление
Габаритные размеры (мм): 74,83 × 78,98 × 1,50 мм
Активная область дисплея (мм): 71,93 × 71,93 мм
Механический чертеж предоставлен в описании продукта для справки.

Условия эксплуатации
Рабочая температура: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% относительной влажности (60°C)

Применения

• Промышленные HMI и панели управления
• Медицинские приборы
• Устройства управления для «умного дома»
• Переносные терминалы и POS-системы
• Встроенные системы и IoT-устройства

Технические характеристики

• Модель: YX40006A
• Размер дисплея: 4,0 дюйма
• Разрешение: 720×720 (RGB)
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Активная область: 71,93 × 71,93 мм
• Габаритные размеры: 74,83 × 78,98 × 1,50 мм
• Шаг пикселя: 0,08625 × 0,08625 мм
• Направление просмотра: All O'Clock (All-O'Clock IPS)
• Драйвер IC: NV3052C
• Интерфейс: 3SPI + 18-бит RGB
• Подсветка: 8 × белых светодиодов
• Типичная яркость: 300 cd/m²
• Контрастность (тип.): 800:1
• Цветовой охват (тип.): 60%
• Время отклика (тип.): 25 ms
• Аналоговое рабочее напряжение: 2,75 В (тип.)
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% относительной влажности (60°C)
