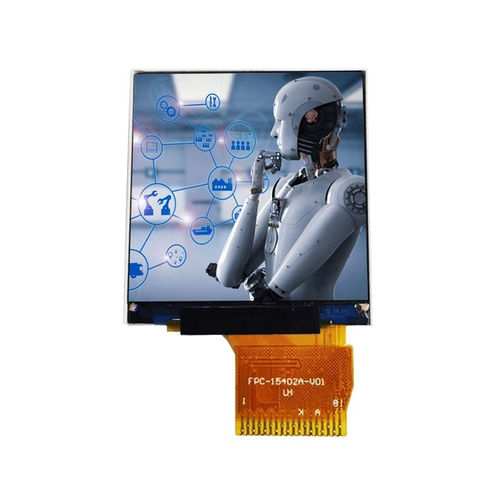

Блок индикации TFT LCD YX15402Aцветной240x2401,54"
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип экрана
- TFT LCD
- Тип
- цветные
- Формат
- 240x240
- Размер экрана
- 1,54"
- Место применения
- промышленные, для медицинского оборудования, для пульта управления, для оснащения, информационные, ЧМИ, для газовых счетчиков, медицинские, для энергетического сектора, для датчиков
- Интерфейс
- RGB, микроконтроллер, 8-битные MPU
- Конструкция
- квадратные
- Конфигурация/монтаж
- для наружного применения
- Уровень защиты
- IP65
- Другие характеристики
- при большом угле зрения, по индивидуальным замерам, экономичные, высокая степень освещенности, читаемые при солнечном свете, с подсветкой, со светодиодной подсветкой, на аккумуляторе
- Длина
31,52 mm
(1,241 in)- Ширина
33,72 mm
(1,3276 in)- Толщина
1,85 mm
(0,073 in)- Температура использования
МИН.: -20 °C
(-4 °F)МАКС.: 70 °C
(158 °F)
Описание
Обзор продукта
YX15402A — квадратный 1,54″ TFT LCD модуль с разрешением 240×240 RGB и интерфейсом MCU 8-bit, разработанный для носимых устройств, портативных терминалов, промышленных контроллеров, медицинского оборудования и компактных IoT-решений. Модуль оснащён драйвером ST7789V и подсветкой из 3 белых LED.
Ключевые особенности
Применения
Базовые характеристики
Размер дисплея: 1.54 inch
Разрешение: 240 (RGB) × 240
Тип ЖК: TFT-LCD, трансмиссивный
Активная область: 27,72 × 27,72 мм
Габариты: 31,52 × 33,72 × 1,85 мм
Шаг пикселя: 0,1155 × 0,1155 мм
Driver IC: ST7789V
Интерфейс: MCU 8-bit
Подсветка: белые LED × 3
Типичное аналоговое рабочее напряжение: 3,3 В
Оптические характеристики
Разрешение: 240 × 240
Контрастность: 800:1
Цветовой охват: 60% (тип.)
Яркость: 300 cd/m² (тип.)
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms
Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)
Механика и интеграция
Компактные габариты и определённая активная область облегчают механическую интеграцию в изделия с ограниченным пространством. Чертежи и детали монтажа на PCB предоставляются по запросу.
Технические характеристики
YX15402A — квадратный 1,54″ TFT LCD модуль с разрешением 240×240 RGB и интерфейсом MCU 8-bit, разработанный для носимых устройств, портативных терминалов, промышленных контроллеров, медицинского оборудования и компактных IoT-решений. Модуль оснащён драйвером ST7789V и подсветкой из 3 белых LED.
Ключевые особенности
- Driver IC: ST7789V
- Трансмиссивный TFT-LCD, квадратное разрешение 240×240
- Угол обзора: All O'Clock
- Низкое энергопотребление, подходит для устройств на батарее
Применения
- Носимые устройства
- Портативные терминалы и POS
- Промышленные контроллеры и HMI
- Медицинские приборы
- Умные IoT датчики и контроллеры
Базовые характеристики
Размер дисплея: 1.54 inch
Разрешение: 240 (RGB) × 240
Тип ЖК: TFT-LCD, трансмиссивный
Активная область: 27,72 × 27,72 мм
Габариты: 31,52 × 33,72 × 1,85 мм
Шаг пикселя: 0,1155 × 0,1155 мм
Driver IC: ST7789V
Интерфейс: MCU 8-bit
Подсветка: белые LED × 3
Типичное аналоговое рабочее напряжение: 3,3 В
Оптические характеристики
Разрешение: 240 × 240
Контрастность: 800:1
Цветовой охват: 60% (тип.)
Яркость: 300 cd/m² (тип.)
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms
Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)
Механика и интеграция
Компактные габариты и определённая активная область облегчают механическую интеграцию в изделия с ограниченным пространством. Чертежи и детали монтажа на PCB предоставляются по запросу.
Технические характеристики
- Модель: YX15402A
- Размер дисплея: 1.54 inch
- Разрешение: 240×240 (RGB)
- Тип ЖК: TFT-LCD, трансмиссивный
- Driver IC: ST7789V
- Интерфейс: MCU 8-bit
- Активная область: 27,72 × 27,72 мм
- Габариты: 31,52 × 33,72 × 1,85 мм
- Шаг пикселя: 0,1155 × 0,1155 мм
- Подсветка: белые LED × 3
- Типичное аналоговое рабочее напряжение: 3,3 В
- Яркость: 300 cd/m²
- Контрастность: 800:1
- Направление просмотра: All O'Clock
- Температура эксплуатации: -20°C до +70°C
