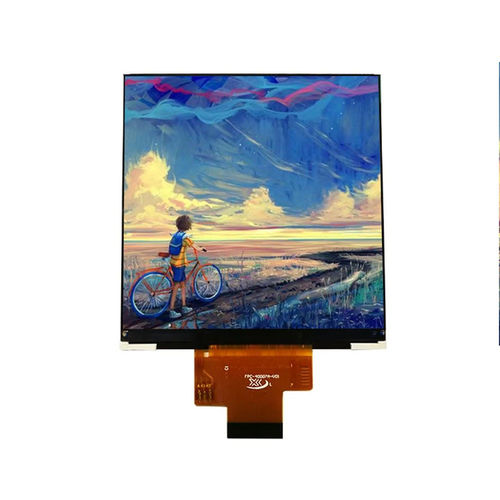

Блок индикации TFT LCD YX40005A

IPSцветнойграфический

Обзор
YX40005A — квадратный 4,0-дюймовый TFT-LCD модуль с разрешением 720×720 RGB и интерфейсом MIPI DSI. С драйвером ST7703 и IPS-панелью All O'Clock модуль обеспечивает широкие углы обзора, корректную передачу цвета и быструю реакцию, что делает его подходящим для встроенных HMI, промышленных контроллеров, медицинского оборудования, портативных терминалов, POS-систем и устройств ИИ. Интерфейс MIPI DSI обеспечивает высокоскоростную передачу данных и удобную интеграцию с платформами Linux, Android и другими встроенными системами.

Ключевые габаритные размеры
Габариты: 74.83 × 78.98 × 1.45 mm
Активная область: 71.93 × 71.93 mm
Шаг пикселя: 0.08625 × 0.08625 mm

Основные характеристики
Размер дисплея: 4,0 inch
Тип ЖК: IPS TFT-LCD, трансмиссивный
Разрешение: 720 (RGB) × 720
Активная область: 71.93 × 71.93 mm
Габариты: 74.83 × 78.98 × 1.45 mm
Шаг пикселя: 0.08625 × 0.08625 mm
Направление просмотра: All O'Clock
Драйвер IC: ST7703
Интерфейс: MIPI DSI
Подсветка: белые LED × 8
Аналоговое рабочее напряжение: 2.75 V Typ.
Логическое рабочее напряжение: 1.8 V Typ.

Оптические характеристики
Разрешение: 720 × 720
Контрастность: 800 : 1 (typ.)
Цветовой охват: 60% (typ.)
Яркость: 300 cd/m² (typ.)
Однородность яркости: 80% (typ.)
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms (typ.)

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)

Механика и интеграция
Ультратонкий квадратный дизайн максимально увеличивает видимую область и минимизирует занимаемое пространство при установке. Компактные габариты и интерфейс MIPI DSI упрощают механическую интеграцию и трассировку сигналов для промышленных HMI, медицинских дисплеев, панелей управления и других встроенных систем. Чертежи и outline модуля доступны в документации продукта.

Технические характеристики

• Модель: YX40005A
• Размер дисплея: 4,0 inch
• Разрешение: 720 (RGB) × 720
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Интерфейс: MIPI DSI
• Драйвер IC: ST7703
• Подсветка: 8 × белых LED
• Активная область: 71.93 × 71.93 mm
• Габариты: 74.83 × 78.98 × 1.45 mm
• Аналоговое напряжение: 2.75 V Typ.
• Логическое напряжение: 1.8 V Typ.
• Яркость: 300 cd/m² (typ.)
• Контрастность: 800 : 1 (typ.)
• Угол обзора: All O'Clock (80°/80°/80°/80°)
• Температура эксплуатации: -20°C до +70°C
