Гибридный соединитель

блокируемый зажимомпостоянный токс 2 шпинделями

Краткое описание

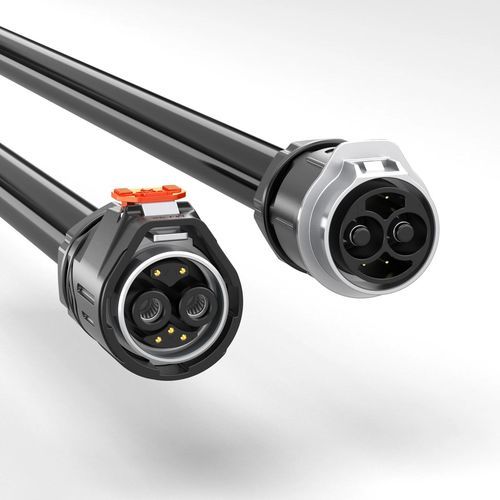

Гибридный водонепроницаемый разъём JNICON MJ32 объединяет два контакта высокой силы тока и пять сигнальных контактов в компактном корпусе с классом защиты IP67. Предназначен для систем управления батареями (BMS) и промышленной управляющей проводки, обеспечивает раздельную передачу питания и множественных сигналов. Перед утверждением проверьте схемы спаривания, подбор кабеля и электрические характеристики для каждого применения.

Ключевые характеристики

• 120A питание + 10A сигнал — гибридная конфигурация 2+5 с силовыми контактами Ø 6,0 мм и сигнальными контактами Ø 1,5 мм с позолотой.
• Механизм QuickLock — безинструментальная фиксация с слышимым защёлкиванием и удержанием против вибрации для надёжного соединения.
• Степень защиты IP67 — герметичный интерфейс при правильном спаривании и установке; характеристики зависят от сборки и ввода кабеля.
• Применение — для BMS, гибридного распределения питания/сигналов и промышленных систем управления.
• Сертификации — обычно поставляется с ISO9001, CE, UL, RoHS; подтвердите документы для выбранной модели и конфигурации.

Важно — подтвердите конфигурацию 2+5 перед заказом

• Рейтинг 120A применяется только к группе силовых контактов; сигнальные контакты рассчитаны до 10A. Не рассматривайте все семь контактов как равнозначные силовые цепи.
• Проверьте схемы спаривания, распределение контактов и выбранную пару разъёмов для вашей разводки.
• Проверьте продолжительную и пиковую нагрузку, напряжение на цепь, температуру окружающей среды, сечение проводника, наружный диаметр кабеля и зазоры в панели.
• Проверьте прирост температуры и герметичность собранного кабеля в условиях вашей эксплуатации.

Технические характеристики

• Серия / Модель: MJ32
• Конфигурация: 2 силовых контакта + 5 сигнальных контактов (гибрид)
• Размер силового контакта: 6,0 мм
• Размер сигнального контакта: 1,5 мм, позолоченный
• Токовая нагрузка: питание до 120A; сигнал до 10A
• Номинальное напряжение: питание до 600V; сигнал до 60V (комбинированная спецификация)
• Испытательное напряжение: до 3000V (зависит от варианта)
• Совместимость с сечением кабеля: питание 4 mm²–25 mm² (10–3 AWG); сигнал 1,0 mm²–6 mm² (18–9 AWG)
• Макс. диаметр жгута кабелей: MAX Φ25,0 mm
• Степень защиты: IP67 (при правильном спаривании и установке)
• Режим соединения: QuickLock (без инструментов)
• Негорючесть: корпус UL94-V0
• Диапазон рабочих температур: -40℃ до 105℃
• Типичные сертификации: ISO9001, CE, UL, RoHS
