Гибридный соединитель

для передачи данныхдля источника электропитания«провод-провод»

Обзор продукта

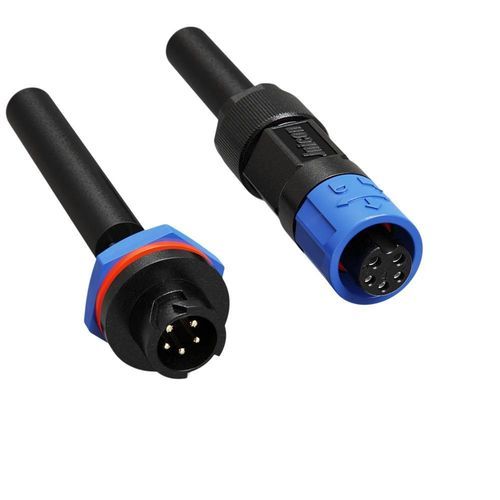

Гибридный влагозащищённый круглый разъём M12 2+3 контакта (7A+2A) с защёлкой-пуш, сочетающий два силовых контакта и три сигнальных в компактном корпусе. Предназначен для упрощения проводки и надёжной передачи питания и сигналов в счётчиках, системах контроля доступа и IoT-устройствах.

Ключевые характеристики

• Гибрид питание & сигнал – 2 силовых контакта (7A/125V, Φ1,2mm) и 3 сигнальных (2A/60V, Φ1,0mm) в одном разъёме для уменьшения числа кабелей и упрощения установки.
• Готов для умных устройств – Подходит для умных счётчиков, смарт-замков, интеллектуального освещения, IoT-датчиков и устройств с комбинированными линиями питания и управления.
• Механизм защёлки-пуш – Безинструментное подключение с надёжной фиксацией для быстрой установки и обслуживания на объекте.
• IP67 водозащита и пылезащита – Уплотнён от пыли и временного погружения; более высокий класс защиты (например, IP69K) доступен по запросу для сред мойки.
• Компактный M12 корпус – Стандартный M12 форм-фактор для ограниченных по объёму корпусов.
• Проверенная надёжность – Корпус из трудногорючего материала UL94 V-0, контакты из медного сплава, широкий диапазон рабочих температур (-40°C до 105°C), ресурс более 500 циклов соединения.
• Международные сертификаты – Изготовлено на предприятиях с ISO9001; соответствует CE, UL и RoHS.

Применение

• Умные счётчики и измерение энергии
• Смарт-замки и системы контроля доступа
• Интеллектуальное освещение и уличные LED-системы
• IoT-узлы датчиков и устройства мониторинга окружающей среды
• Датчики и исполнительные механизмы в промышленной автоматике

Таблица продукта – значения для конфигурации 2+3 (5-контактный гибрид)
Количество контактов: 5 Pin
Диаметр контакта X количество: 1,2+1,0mm
Номинальный ток: 7A+2A
Номинальное напряжение: 125V+60V
Испытательное напряжение: 1000V
Сечение кабеля: 0,3mm²-1,0mm² (24-18AWG)
Диапазон диаметра: MAX φ8.5mm
Уровень защиты: IP67
Способ соединения: Push Locking
Класс стойкости к горению: UL94-V0
Рабочая температура: -40℃ – 105℃
Сертификация: ISO9001, CE, UL, ROHS

Дополнительные технические примечания

• Корпус: Технический пластик, трудногорючий UL94 V-0, для электробезопасности.
• Контакты: Контакты из медного сплава для стабильной проводимости и долговечности.
• Ресурс соединения: Проверено на 500+ циклов для поддержки повторяющихся полевых подключений.
• Опции по запросу: IP69K и специальные варианты уплотнений кабеля доступны для агрессивных или моющих сред (по заказу).

Характеристики / Технические спецификации

• Серия: M12
• Обозначение: 2+3 pin гибрид (питание + сигнал)
• Ток: Питание 7A / Сигнал 2A
• Номинальное напряжение: Питание 125V / Сигнал 60V
• Уровень защиты: IP67 (стандарт)
• Материал корпуса: Технический пластик, UL94 V-0
• Материал контактов: Медный сплав
• Температурный диапазон: -40℃ до 105℃
• Допустимый кабель: 0,3mm² до 1,0mm² (24-18 AWG)
• Ресурс (вставка/извлечение): 500+ циклов
• Стандарты и сертификация: ISO9001, CE, UL, RoHS
