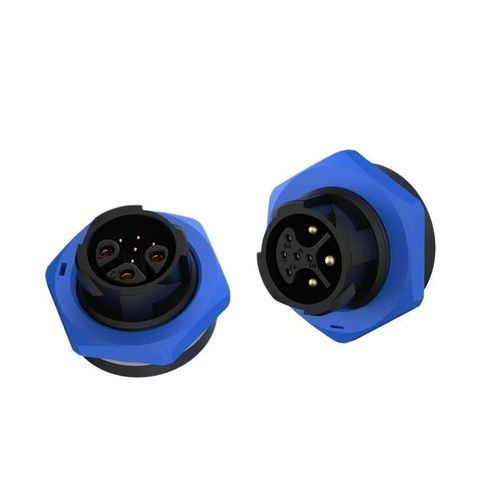

Гибридный соединитель «провод-провод»вставной фиксаторM19
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- гибридный
- Формат
- «провод-провод»
- Тип соединения
- вставной фиксатор
- Размеры
- M19
- Электрическая спецификация
- 3 контактный, с 2 шпинделями, 4 контактный, 9 контактный, 5 контактный, 3+5 контактный
- Материал
- из пластика
- Степень защиты
- IP67
- Другие характеристики
- герметичный
- Первичный ток
5 A, 15 A, 20 A
- Напряжение
60 V, 300 V, 1 000 V
- Рабочая температура
МИН.: -40 °C
(-40 °F)МАКС.: 105 °C
(221 °F)
Описание
Краткое описание
Гибридный водонепроницаемый разъём 15A+5A с фиксацией Push‑Lock, объединяющий питание и мультисигналы в одном корпусе M19 для промышленных систем управления.
Ключевые особенности
Преимущества
Надёжная защита от воды и пыли (IP67; опционно IP68/IP69K для отдельных моделей). Широкий диапазон рабочих температур: -40℃ – 105℃ (в отдельных сериях до +125℃). Корпус из высокопрочного материала, соответствующий UL94‑V0, обладает свойствами самозатухания и ударопрочностью. Расчёт на более чем 500 циклов соединения/разъединения для обеспечения долговечности и стабильного контактного сопротивления.
Технические характеристики (3+5 контактов)
Количество контактов: 3+5 контактов
Диаметр контакта × количество: 2,0 + 0,8 мм
Номинальный ток: 15A (питание) + 5A (сигнал)
Номинальное напряжение: 300V (питание) + 60V (сигнал)
Удерживающее напряжение: 1000V
Сечение кабеля: 0,5 mm² ~ 1,5 mm² (20 ~ 16 AWG)
Диапазон диаметров: φ 4,5 – φ 11 мм
Степень защиты: IP67
Режим подключения: Push Lock (без инструментов)
Класс горючести: UL94‑V0
Рабочая температура: -40℃ – 105℃
Сертификаты: ISO9001, CE, UL, RoHS
Дополнительные технические примечания
• 3 силовых контакта (Φ2,0 мм) рассчитаны на большие токи; 5 сигнальных контактов (Φ0,8 мм) поддерживают множественные сигнальные линии.
• Разработан для упрощения проводки крупного оборудования и снижения помех за счёт интеграции питания и сигналов в одном корпусе M19.
Гибридный водонепроницаемый разъём 15A+5A с фиксацией Push‑Lock, объединяющий питание и мультисигналы в одном корпусе M19 для промышленных систем управления.
Ключевые особенности
- Гибрид питание и мультисигналы – 3 силовых контакта (15A/300V, Φ2,0 мм) и 5 сигнальных контактов (5A/60V, Φ0,8 мм) в одном разъёме, упрощая сложную проводку.
- Механизм фиксации Push‑Lock – Быстрое подключение/отключение без инструмента для оперативной установки.
- Влагозащита IP67 – Полная герметизация от воды и пыли, надёжно работает в суровых промышленных условиях. IP69K доступен как опция для агрессивных режимов мойки.
- Компактная конструкция – 8‑контактная конфигурация в корпусе M19 обеспечивает максимальную функциональность при экономии места на панели.
- Международные сертификаты – ISO9001, CE, UL, RoHS (TUV указан для серии).
Преимущества
Надёжная защита от воды и пыли (IP67; опционно IP68/IP69K для отдельных моделей). Широкий диапазон рабочих температур: -40℃ – 105℃ (в отдельных сериях до +125℃). Корпус из высокопрочного материала, соответствующий UL94‑V0, обладает свойствами самозатухания и ударопрочностью. Расчёт на более чем 500 циклов соединения/разъединения для обеспечения долговечности и стабильного контактного сопротивления.
Технические характеристики (3+5 контактов)
Количество контактов: 3+5 контактов
Диаметр контакта × количество: 2,0 + 0,8 мм
Номинальный ток: 15A (питание) + 5A (сигнал)
Номинальное напряжение: 300V (питание) + 60V (сигнал)
Удерживающее напряжение: 1000V
Сечение кабеля: 0,5 mm² ~ 1,5 mm² (20 ~ 16 AWG)
Диапазон диаметров: φ 4,5 – φ 11 мм
Степень защиты: IP67
Режим подключения: Push Lock (без инструментов)
Класс горючести: UL94‑V0
Рабочая температура: -40℃ – 105℃
Сертификаты: ISO9001, CE, UL, RoHS
Дополнительные технические примечания
• 3 силовых контакта (Φ2,0 мм) рассчитаны на большие токи; 5 сигнальных контактов (Φ0,8 мм) поддерживают множественные сигнальные линии.
• Разработан для упрощения проводки крупного оборудования и снижения помех за счёт интеграции питания и сигналов в одном корпусе M19.
