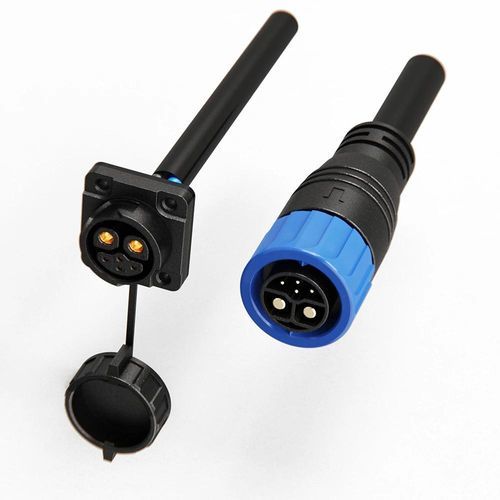

Гибридный соединитель

для передачи данныхдля источника электропитания«провод-провод»

Обзор продукта
Гибридный водонепроницаемый разъём 50A+5A с нажимным замком и степенью защиты IP67, объединяющий передачу питания и сигналов для промышленной автоматизации и энергетических систем. Спроектирован для упрощения проводки за счёт интеграции высокотоковых силовых контактов и сигнальных контактов в одном корпусе M23, обеспечивая при этом надёжную герметичность и устойчивость к вибрации при соединении.

Ключевые характеристики

• Гибридная конструкция для высоких токов – силовые контакты 50A (φ3.6mm) и сигнальные контакты 5A (φ1.0mm) в одном 6-контактном разъёме, упрощают проводку и экономят место в шкафу.
• Механизм нажимного замка – быстрое подключение/отключение без инструментов с самозапирающимся механизмом, обеспечивает надёжные и виброустойчивые соединения.
• IP67 водонепроницаемость и пылезащита – полностью герметичен против воды и пыли для надёжной работы в суровых промышленных и наружных условиях.
• Широкая совместимость с кабелями – поддержка 0.3mm²–6mm² (24–9 AWG) с макс. диаметром φ16mm, гибкость для различных установок.
• Высокопроизводительные материалы – корпус из самозатухающего инженерного пластика UL94 V-0, контакты из медного сплава с серебряным покрытием для отличной проводимости.
• Международные сертификаты – UL, TUV, CE и RoHS.

Технические характеристики продукта (таблица)
Детали продукта — Характеристика 1 — Характеристика 2 — Характеристика 3
Количество контактов — 6（2+4） Контакта — 8（2+1+5） Контакта — 15（2+13） Контакта
Диаметр контакта X количество — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
Номинальный ток — 50A+5A — 50A+15A+5A — 20A+5A
Номинальное напряжение — 300V+60V — 300V+125V+60V — 125V+60V
Удерживающее напряжение — 5000V — 3000V — 3000V
Сечение кабеля — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
Диапазон диаметров — MAX φ16mm — MAX φ16mm — MAX φ16mm
Уровень защиты — IP67 — IP67 — IP67
Режим соединения — Push Locking — Push Locking — Push Locking
Класс горючести — UL94-V0 — UL94-V0 — UL94-V0
Рабочая температура — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Сертификация — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Технические спецификации

• Серия / Модель: серия M23 (6-контактный гибридный вариант)
• Конфигурация контактов: 6 контактов (2 питание + 4 сигнал)
• Размер силового контакта: φ3.6 мм (силовые контакты)
• Размер сигнального контакта: φ1.0 мм (сигнальные контакты)
• Номинальный ток: 50A (питание) + 5A (сигнал)
• Номинальное напряжение: 300V (питание) + 60V (сигнал)
• Удерживающее напряжение: 5000V
• Поддерживаемое сечение кабеля: 0.3 mm² – 6 mm² (24 – 9 AWG)
• Макс. диаметр кабеля: φ16 mm
• Защита: IP67 (водонепроницаемый и пылезащищённый)
• Метод соединения: Push-lock (без инструментов, самоблокирующийся)
• Материал корпуса: инженерный пластик UL94 V-0
• Материал/покрытие контактов: контакты из медного сплава с серебряным покрытием
• Рабочая температура: -40°C до +105°C
• Ресурс соединений: рассчитан на >500 циклов соединения
• Сертификации: ISO9001, CE, UL, RoHS, TUV (отмечено UL/TUV на уровне завода)
