Гибридный соединитель
комбинированныйкруглыйс байонетным замком

Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком

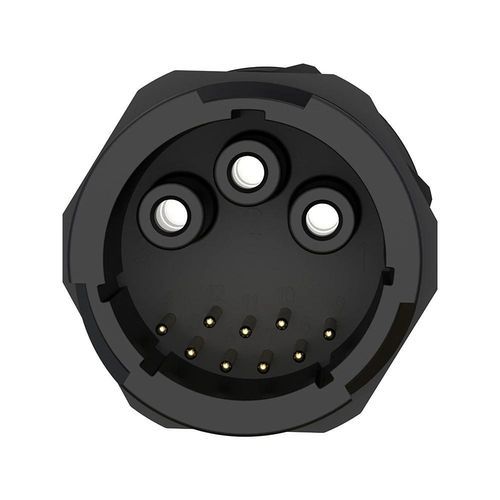

Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком - изображение - 2
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком - изображение - 3
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком - изображение - 4
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком - изображение - 5
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - комбинированный / круглый / с байонетным замком - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
гибридный, комбинированный
Форма
круглый
Тип соединения
с байонетным замком
Размеры
M40
Электрическая спецификация
3 контактный, с 2 шпинделями, 4 контактный, 2+4 контактный, 5 контактный, 3+9 контактный
Материал
из пластика
Степень защиты
IP67, IP68, IP69K
Норма
RoHS, cULus
Другие характеристики
с замедлителем пламени, для большого числа циклов соединения
Первичный ток

10 A, 50 A, 120 A, 150 A

Напряжение

60 V, 300 V, 600 V, 1 500 V

Рабочая температура

МИН.: -40 °C
(-40 °F)

МАКС.: 105 °C
(221 °F)

Описание

Краткое описание
Гибридный водонепроницаемый байонетный разъём M40 50A+10A для промышленных систем управления; объединяет питание и мультисигнальные контакты в компактном корпусе.

Обзор продукта
  • Гибрид питание + сигнал – 3 контакта питания 50A (3,6 мм) и 9 контактов сигналов 10A (1,5 мм) в одном корпусе.
  • Байонетный замок – быстрое подключение/отключение при повороте на 90°, уплотнение против вибрации для надёжного механического сцепления.
  • Защита от воды и пыли – стандарт IP67; по запросу доступны IP68 и IP69K.
  • Совместимость с системами управления – подходит для PLC-сетей, линий обратной связи автоматизации и щитовых подключений.
  • Сертификация – ISO9001, CE, UL, RoHS, TUV.

Ключевые характеристики
  • Серия / Модель: M40
  • Конфигурация: 3+9 контактов (питание + сигнал)
  • Питание: 3 × 3,6 мм, номинал 50A
  • Сигнал: 9 × 1,5 мм, номинал 10A
  • Номинальный ток (3+9): 50A + 10A
  • Номинальное напряжение (3+9): 300V + 60V
  • Выдерживаемое напряжение: 1500V
  • Сечение кабеля: питание 1,0–6 mm² (18–9 AWG); сигнал 0,3–0,75 mm² (24–18 AWG)
  • Максимальный внешний диаметр: MAX φ25,0 mm
  • Степень защиты: IP67 (стандарт); IP68/IP69K по запросу
  • Режим подключения: байонетный замок (поворот на 90°)
  • Термостойкость при горении: корпус UL94 V-0
  • Температура эксплуатации: -40°C до +105°C
  • Ресурс: ≥500 циклов соединения

Преимущества и технические особенности
  • Надёжная защита от воды и пыли для наружного и промышленного применения.
  • Широкий рабочий температурный диапазон; доступны варианты для высоких температур.
  • Корпус из стойкого к нагрузкам и огнестойкого конструкционного пластика (UL94 V-0).
  • Прочная механическая конструкция: ударопрочность и антивибрационный байонетный замок.
  • Разработан для длительной промышленной эксплуатации с международными сертификатами.
