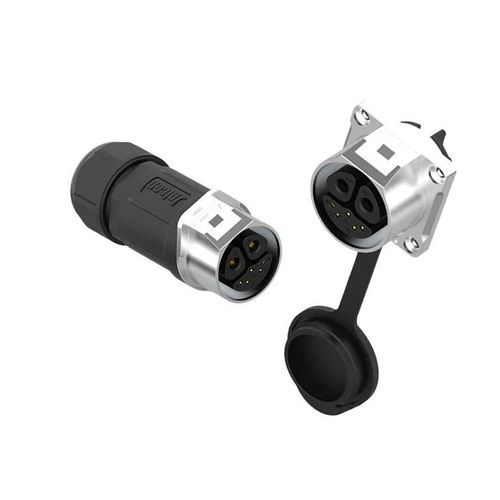

Гибридный соединитель

«провод-провод»блокируемый зажимомсильного тока

Краткое описание продукта
Гибридный водонепроницаемый разъём, объединяющий 50A силовые контакты и 5A сигнальные контакты в компактном корпусе с защитой IP67, предназначен для уличного и промышленного применения в системах интеллектуального освещения и управления.

Обзор

• Гибрид питание/сигнал: силовые контакты 50A (3,6 мм) и сигнальные контакты 5A (1,0 мм) в одном разъёме для упрощения проводки и экономии места.
• Механизм QuickLock: соединение без инструментов с слышимым щелчком и фиксацией против вибрации для надёжного удержания.
• Защита IP67: герметичность от пыли и защита при временном погружении для наружных и тяжёлых условий эксплуатации.
• Подходит для умного освещения: для светодиодных модулей, систем управления светом и гибридных схем питание/сигнал.
• Международные сертификаты: ISO9001, CE, UL, RoHS; производство на предприятиях с возможностью IATF/ISO.

Технические характеристики продукта (таблица)

• Количество контактов: 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+5 Pin
• Диаметр контакта × количество: 3,6 мм | 3,6 мм | 2,7 мм | 2,7 мм | 3,6 + 1,0 мм
• Номинальный ток: 50A | 50A | 30A | 30A | 50A + 5A
• Номинальное напряжение: 300V | 300V | 300V | 300V | 300V + 60V
• Пробивное напряжение: 2000V | 2000V | 1500V | 1500V | ~1500V
• Сечение кабеля: 1,5 mm²–6 mm² (16–9 AWG) | 1,5 mm²–6 mm² (16–9 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG)
• Диапазон максимального диаметра: MAX Φ16,0 мм
• Степень защиты: IP67
• Режим подключения: QuickLock (без инструментов)
• Класс горючести: UL94‑V0
• Рабочая температура: -40℃ – 105℃
• Сертификация: ISO9001, CE, UL, RoHS

Характеристики / технические спецификации

• Серия / Модель: MJ24 (гибридный вариант 2+5 контактов).
• Силовые контакты: 50A силовые контакты (диаметр 3,6 мм), рассчитаны на 50A в силовой части.
• Сигнальные контакты: 5A сигнальные контакты (диаметр 1,0 мм), рассчитаны на 5A в сигнальной части.
• Комбинированный рейтинг (2+5 контактов): 50A (питание) + 5A (сигнал).
• Номинальное напряжение: 300V для силовых контактов; дополнительно 60V для сигнала (указывается как 300V + 60V для гибридного варианта).
• Пробивное напряжение: примерно 1500V для варианта 2+5 контактов.
• Совместимость с сечением кабеля: обычно 1,0 mm²–4 mm² (18–12 AWG) для гибридного варианта.
• Максимальный диаметр кабеля: MAX Φ16,0 мм.
• Степень защиты: IP67 (пыленепроницаемость и защита при временном погружении).
• Фиксация: QuickLock без инструментов с слышимым щелчком и удержанием против вибрации.
• Материал корпуса и класс горючести: корпус с показателем горючести UL94‑V0.
• Диапазон рабочей температуры: -40℃ до +105℃.
• Ресурс сцепления: рассчитан на большое количество циклов соединения (референс 500+ циклов для серии).
• Сертификаты: ISO9001, CE, UL, RoHS (серийные сертификаты).
