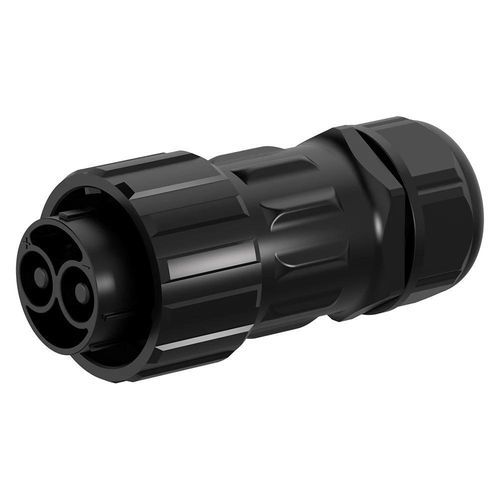

Гибридный соединитель

комбинированныйдля передачи данныхдля источника электропитания

Краткое описание
Гибридный водонепроницаемый разъем M40 2+4 контакта с байонетным замком, объединяющий 120A силовые контакты и 10A сигнальные контакты в одном компактном корпусе, предназначен для BMS, накопителей энергии, электромобилей и промышленной интеграции питания/сигнала.

Обзор продукта

• Гибрид питание/сигнал – силовые контакты 6,0 мм (120A) и сигнальные контакты 1,5 мм (10A) в одном разъеме для упрощения проводки и экономии пространства.
• Байонетный замок – четверть оборота для быстрого подключения, виброустойчив и обеспечивает надежную фиксацию в жестких условиях.
• Защита IP67 – полная защита от пыли и временного погружения; опции IP68/IP69K доступны для отдельных моделей.
• Разработан для BMS и гибридных систем – оптимизирован для систем управления батареями, накопителей энергии, интерфейсов зарядки EV и комбинированных применений питание/сигнал.
• Международные сертификаты – соответствие CE, UL, TUV и RoHS для промышленного применения.

Преимущества продукта

• Надежная защита от внешних воздействий – стандарт IP67 с опциями IP68/IP69K для длительного погружения или мойки под давлением.
• Широкий температурный диапазон – стандартная эксплуатация от -40°C до +105°C; отдельные варианты для накопителей до +125°C.
• Пожаробезопасный корпус – инженерный пластик с классом UL94 V-0 для ударопрочности и безопасности.
• Высокая ресурсность соединений – рассчитан на 500+ циклов соединения для стабильного контакта при частых подключениях/отключениях.

Технические характеристики

• Доступные конфигурации – 2, 3, 4, 5, 2+4 (питание+сигнал), 3+9 (питание+сигнал).
• Диаметры контактов – питание: 6,0 мм (120A); сигнал: 1,5 мм (10A); в некоторых сериях также 8,0 мм, 3,6 мм.
• Номинальные токи и напряжения – до 150A/600V для больших силовых контактов; типичная конфигурация 2+4: 120A (питание) + 10A (сигнал) при 600V/60V.
• Прочность изоляции – до 5000V в некоторых конфигурациях; 3000V типично для 2+4 версии.
• Сечение кабеля – питание: 4–25 mm² (10–3 AWG) в зависимости от конфигурации; сигнал: 0,3–1,5 mm² (24–16 AWG).
• Защита и долговечность – стандарт IP67; корпус UL94-V0; >500 циклов соединения.

Технические параметры

• Серия моделей: M40
• Конфигурация (этот продукт): 2+4 контакта гибрид (питание + сигнал)
• Размер силового контакта: 6,0 мм
• Размер сигнального контакта: 1,5 мм
• Номинальный ток: 120A (питание) + 10A (сигнал)
• Номинальное напряжение: 600V (питание) + 60V (сигнал)
• Прочность изоляции: 3000V (типично)
• Поддерживаемые сечения кабеля: питание 4–25 mm² (10–3 AWG); сигнал 0,3–1,5 mm² (24–16 AWG)
• Максимальный диаметр: MAX φ25.0 mm
• Уровень защиты: IP67 (стандарт); IP68/IP69K опционно
• Режим подключения: Байонетный замок (четверть оборота, антивибрационный)
• Класс горючести корпуса: UL94-V0
• Температура эксплуатации: -40°C до +105°C (некоторые варианты до +125°C)
• Ресурс соединения: ≥500 циклов
• Типичные применения: BMS, накопители энергии, зарядка EV, промышленная интеграция питания/сигнала
• Сертификации: ISO9001, CE, UL, TUV, RoHS
