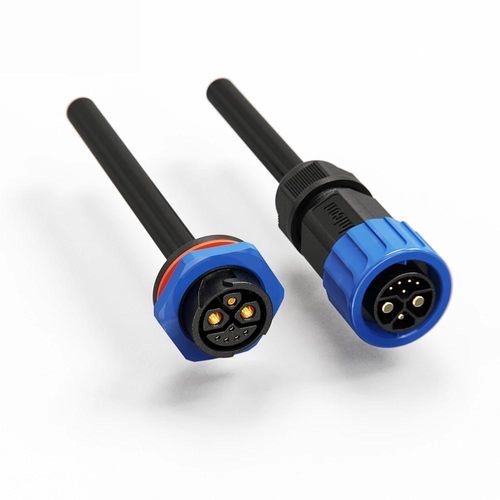

Гибридный соединитель

«провод-провод»круглыйвставной фиксатор

Обзор продукта

• Гибрид питание & сигнал – Три размера контактов в одном 8-контактном разъёме: 50A power (φ3.6mm), 15A power (φ2.0mm) и 5A signal (φ1.0mm), поддерживает многовольтную передачу 300V+125V+60V.
• Механизм push-lock – Быстрое подключение/отключение без инструментов с самоблокирующимся механизмом, подходит для частых циклов соединения.
• IP67 водонепроницаемость и пыленепроницаемость – Полностью герметичная конструкция для надёжной работы во влажных, запылённых и наружных условиях.
• Универсальная совместимость кабелей – Поддерживает кабели 0.3mm²–6mm² (24–9 AWG) с максимальным наружным диаметром φ16mm.
• Промышленная конструкция – Корпус самозатухающий UL94 V-0 и контакты из медного сплава; широкий рабочий температурный диапазон.
• Международные сертификаты – ISO9001, CE, UL, RoHS сертифицировано.

Технические характеристики
Сведения о продукте | Характеристика 1 | Характеристика 2 | Характеристика 3
Количество контактов | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Диаметр контакта X количество | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Номинальный ток | 50A+5A | 50A+15A+5A | 20A+5A
Номинальное напряжение | 300V+60V | 300V+125V+60V | 125V+60V
Выдерживаемое напряжение | 5000V | 3000V | 3000V
Сечение кабеля | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Диапазон диаметров | MAX φ16mm | MAX φ16mm | MAX φ16mm
Степень защиты | IP67 | IP67 | IP67
Режим подключения | Push Locking | Push Locking | Push Locking
Класс горючести | UL94-V0 | UL94-V0 | UL94-V0
Рабочая температура | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Особенности / Технические спецификации

• Серия: серия M23
• Коммерческое обозначение: 8-контактная гибридная конфигурация (2+1+5)
• Диаметры контактов: φ3.6mm (питание), φ2.0mm (питание), φ1.0mm (сигнал)
• Номинальный ток: 50A (основное питание) + 15A (вторичное питание) + 5A (сигнал)
• Номинальное напряжение: 300V + 125V + 60V (поддержка многовольтности)
• Выдерживаемое напряжение: 3000V (для 8-контактной конфигурации)
• Поддерживаемое сечение кабеля: 0.3mm² – 6mm² (24–9 AWG)
• Максимальный диаметр кабеля: MAX φ16mm
• Степень защиты: IP67 (водонепроницаемый и пылезащищённый)
• Метод подключения: Push-Locking (самоблокирующийся, без инструментов)
• Материал корпуса / класс горючести: UL94 V-0 самозатухающий
• Материал контактов: медный сплав
• Диапазон рабочей температуры: -40℃ до 105℃
• Типичное количество соединений: рассчитан на 500+ циклов
• Сертификаты: ISO9001, CE, UL, RoHS
