Гибридный соединитель
литойвставной фиксаторM12

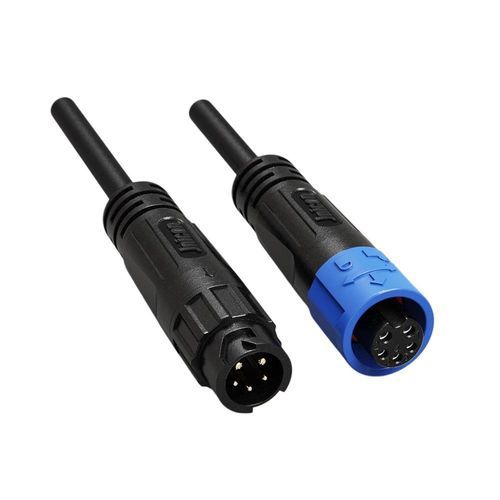

Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - литой / вставной фиксатор / M12
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - литой / вставной фиксатор / M12
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - литой / вставной фиксатор / M12 - изображение - 2
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - литой / вставной фиксатор / M12 - изображение - 3
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - литой / вставной фиксатор / M12 - изображение - 4
Гибридный соединитель - Shenzhen Jnicon Technology Co., Ltd. - литой / вставной фиксатор / M12 - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
гибридный
Формат
литой
Тип соединения
вставной фиксатор
Размеры
M12
Степень защиты
IP67
Другие характеристики
с кабелем
Первичный ток

2 A, 7 A

Напряжение

60 V, 125 V, 300 V

Рабочая температура

МИН.: -40 °C
(-40 °F)

МАКС.: 105 °C
(221 °F)

Описание

Обзор продукта
Гибридный водонепроницаемый разъём 7A+2A с фиксацией нажатием, формованный с кабелем; объединяет питание и сигнал в одном корпусе M12 для датчиков и систем управления.

Ключевые преимущества
  • Гибрид питание и сигнал – 2 контакта питания (7A/125V, Φ1,2mm) и 3 сигнальных контакта (2A/60V, Φ1,0mm) в одном разъёме M12 для упрощения прокладки кабелей в сетях датчиков и системах управления.
  • Механизм фиксации нажатием – быстрая сборка/разборка без инструментов для оперативной установки.
  • Степень защиты IP67 – формован с кабелем для надёжной защиты от воды и пыли, без точек входа.
  • Готовое решение – предварительно сформованный кабельный блок исключает оконечивание в поле, обеспечивая постоянные и надёжные соединения.
  • Компактный M12 дизайн – экономящая место 5-контактная компоновка, идеальна для сетей датчиков и полевых шин.
  • Международные сертификаты – UL, TUV, CE и RoHS; изготовлено по процессам ISO9001.

Дополнительные примечания
Предварительно сформованная сборка уменьшает ошибки прокладки кабелей на месте и помехи сигнала за счёт интеграции линий питания и данных в одном запечатанном корпусе M12. Система фиксации нажатием обеспечивает быструю эксплуатацию и замену без специальных инструментов.

Технические характеристики
  • Тип модели: M12 2+3 контакта гибрид (питание + сигнал)
  • Количество контактов: 5 контактов (2 питание + 3 сигнал)
  • Диаметр контактов x количество: 1,2mm (питание) + 1,0mm (сигнал)
  • Номинальный ток: 7A (питание) + 2A (сигнал)
  • Номинальное напряжение: 125V (питание) + 60V (сигнал)
  • Прочность изоляции (выдерживаемое напряжение): 1000V (для 5-контактной гибридной конфигурации)
  • Поддерживаемое сечение кабеля: 0,3mm²–1,0mm² (24–18 AWG)
  • Диапазон внешнего диаметра (изоляция): MAX φ8,5mm
  • Уровень защиты: IP67 (формованный с кабелем, водонепроницаем и пылезащищён)
  • Режим подключения: фиксация нажатием (без инструментов)
  • Класс горючести: UL94-V0
  • Рабочая температура: -40°C – 105°C
  • Сертификации: ISO9001, CE, UL, RoHS (TUV также указан)
