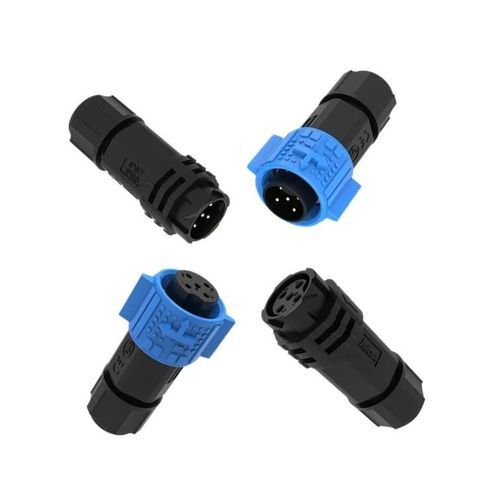

Соединитель для источника электропитания

«провод-провод»круглыйс блокировкой

Обзор
Водонепроницаемый круглый разъём M19, 5 контактов, 15A, с push‑lock фиксацией и степенью защиты IP67, предназначен для промышленных систем питания, наружного применения и судовых систем.

Ключевые особенности

• 15A многоконтактный питание: контакты из медного сплава Φ2,0mm обеспечивают 15A/300V в 5‑контактной конфигурации.
• Механизм push‑lock: быстрое подключение/отключение без инструментов с антивибрационным фиксатором.
• IP67 защита: корпус полностью герметичен от пыли и временного погружения — подходит для наружных и морских условий.
• Совместимость кабелей: поддерживает 0.5mm²–1.5mm² (20–16 AWG).
• Международные сертификации: ISO9001, CE, UL, TUV и RoHS по всей линейке.

Характеристики (полная таблица вариантов)
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Детали продукта
Модель M19 на 5 контактов использует Φ2,0mm силовые контакты из медного сплава, обеспечивающие 15A, в гибридных вариантах дополнены малыми сигнальными контактами. Конструкция с push‑lock и антивибрационной фиксацией обеспечивает надёжное сцепление. Корпус полностью герметичен (IP67), соответствует UL94‑V0 по горючести, диапазон рабочих температур −40°C до 105°C. Сертифицировано по ISO9001, CE, UL, TUV и RoHS.

Технические характеристики

• Модель / Серия: M19
• Тип контакта и размер: Φ2,0mm силовые контакты из медного сплава; 0.8mm сигнальные контакты при необходимости
• Номинальный ток: 15A (питание) и 5A (сигнал) — 15A+5A для гибридного 5‑контактного варианта
• Номинальное напряжение: 300V (питание) + 60V (сигнал) для гибридной 5‑контактной конфигурации
• Пробивное напряжение: 1000V
• Поддерживаемые сечения кабеля: 0.5mm²–1.5mm² (20–16 AWG)
• Внешний диаметр кабеля: φ 4.5 – φ 11 mm
• Защита / степень влагозащиты: IP67 (пыленепроницаемость и временное погружение)
• Режим подключения: Push‑locking (без инструментов, антивибрация)
• Рабочая температура: -40°C до 105°C
• Класс горючести корпуса: UL94‑V0
• Типичное число циклов сопряжения: ≥500 циклов
• Сертификации: ISO9001, CE, UL, TUV, RoHS
