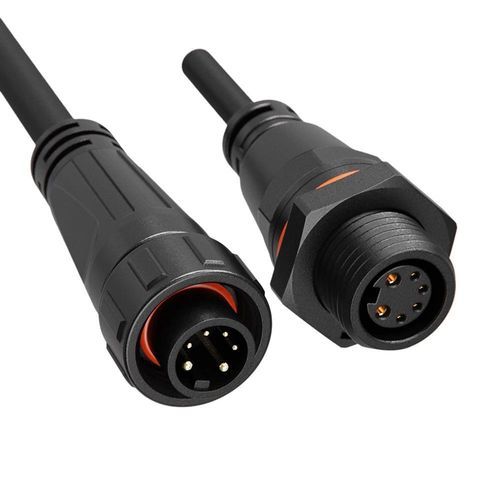

Гибридный соединитель

круглыйвинтовойблокируемый винтом

Краткое описание
Гибридный водонепроницаемый разъём M16 10A+5A, объединяющий контакты питания и сигналов в одном корпусе с винтовой фиксацией; доступен для полевого монтажа или в виде кабельной сборки.

Обзор продукта

• Гибрид питание и сигнал – 2 силовых контакта (10A/125V, Φ1.5mm) и 4 сигнальных контакта (5A/60V, Φ1.0mm) в одном M16-разъёме, упрощающем прокладку проводки и экономящем место на панели.
• Винтовая фиксация – резьбовое соединение обеспечивает надёжное сцепление с конструкцией, защищающей от вибрации для промышленных условий.
• Степень защиты IP68 – герметичен против пыли и длительного погружения; опция IP69K для высоконапорной мойки.
• Компактный M16 формат – смешанная конфигурация контактов для установок с ограниченным пространством и сложных систем.
• Варианты сборки – доступен как для полевого монтажа (пайка/обжатие), так и в виде формованной кабельной сборки.
• Сертификация – ISO9001, CE, UL, RoHS; варианты с TUV там, где применимо.

Ключевые характеристики и преимущества

• Герметичность IP68 обеспечивает надёжную защиту в жестких промышленных условиях; IP69K опционально для агрессивной мойки.
• Диапазон рабочих температур -40°C до +105°C (некоторые варианты до +125°C для энергохранилищ).
• Корпус с классом горючести UL94-V0 для повышенной пожарной безопасности и ударопрочности.
• Долговечная конструкция: >500 циклов соединения/разъединения для частых операций.

Таблица спецификаций
Детали продукта | Спецификация 1 | Спецификация 2 | Спецификация 3 | Спецификация 4 | Спецификация 5 | Спецификация 6 | Спецификация 7
Количество контактов | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Диаметр контакта X количество | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Номинальный ток | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Номинальное напряжение | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Пробивное напряжение | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Сечение кабеля | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Диапазон диаметров | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Уровень защиты | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Режим подключения | Винтовая фиксация | Винтовая фиксация | Винтовая фиксация | Винтовая фиксация | Винтовая фиксация | Винтовая фиксация | Винтовая фиксация
Класс горючести | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Рабочая температура | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Сертификация | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Технические характеристики

• Модель / Форм-фактор: корпус M16, гибрид 2 питания + 4 сигнала (2+4 Pin).
• Питание контактов: 2 × Φ1.5mm, номинал 10A каждый (125V).
• Сигнальные контакты: 4 × Φ1.0mm, номинал 5A каждый (60V).
• Совместимость кабелей: гибридные комбинации (напр., 0.75+0.5mm²; 20–18 AWG для питания, 24–20 AWG для сигналов).
• Пробивное напряжение: до 1500V для многих конфигураций; гибридная версия — 500V по таблице.
• Класс защиты: IP68 (пыль и длительное погружение); IP69K опционально.
• Соединение: винтовая фиксация (резьбовое) с антивибрационной конструкцией.
• Материал корпуса: высокопрочный самозатухающий полимер, UL94-V0.
• Рабочая температура: -40°C до +105°C (некоторые серии до +125°C).
• Ресурс соединения: >500 циклов.
• Сертификации: ISO9001, CE, UL, RoHS, TUV при применимости.
