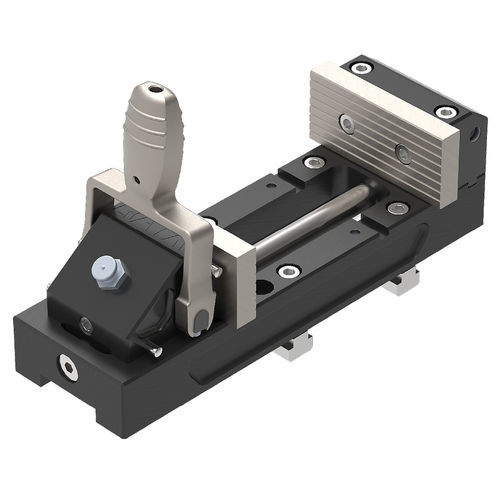

Ручной outil de serrage Qtool 60

механическийдля обрабатываемых деталейдля резального станка

Введение
Qtool 60 — модульное зажимное устройство для средних компонентов (до Ø 60 мм) с рабочей шириной 100 мм. Использует эксцентриковый зажим для быстрого и надёжного фиксации и оснащён регулируемым задним упором (50 мм) для воспроизводимого позиционирования при резке. Широкая программа губок и опциональный поперечный упор повышают универсальность.

Ключевые особенности

• Для средних компонентов Ø 60 мм | Рабочая ширина = 100 мм
• Эксцентриковый зажим для быстрого и мощного зажима
• Регулируемый задний упор (50 мм) для повторяемого позиционирования
• Широкий выбор губок для различных геометрий компонентов
• Опциональное расширение поперечным упором и аксессуарами

Технические данные (Qtool 60)
Диапазон зажима: 0–100 мм | Ширина губки (стандарт): 70 мм | Высота губки (стандарт): 32 мм | Сила зажима: около 2000 N

Совместимость (варианты крепления)
Крепление через гайку Т-образного паза / распор или через Easy-пластину (в зависимости от модели). Примеры прямого монтажа:

• Qcut 200 A: 8 мм / 60 мм
• Qcut 250 A: 12 мм / 75 мм
• Qcut 250 M: 12 мм / 100 мм
• Qcut 350 A: 12 мм / 75 мм
• Brillant 230: 12 мм / 75 мм

Губки для Qtool 60
Модульная программа губок позволяет адаптировать зажим под форму детали и задачу резки.

Круглые детали

• Призматические или фасонные губки обеспечивают точный и надёжный зажим
• Геометрия губок создаёт определённый трёхточечный контакт для предотвращения соскальзывания
• Возможен вертикальный зажим с крестовым призматом; детали можно резать над зажимом

Крупные детали

• Высокие губки обеспечивают большую площадь зажима для деталей большой геометрии

Зажим обрезанной стороны

• Щелевые губки могут удерживать обрезанную сторону детали и снижать образование заусенцев
• Снижает необходимость последующей правки заусенцев перед заливкой

Доступные типы губок (выбор)

• Стандартная губка (в комплекте): высота 32 мм | ширина 70 мм | Комплектация: 1 запасная губка
• Фасонная губка: высота 32 мм | ширина 70 мм | 5° фаска для прижатия круглого материала | Для Ø ≤ 60 мм
• Высокая губка: высота 60 мм | ширина 70 мм | Для крупных деталей | Комплектация: 2 губки
• Высокая щелевая губка: высота 60 мм | ширина 100 мм | Образец остаётся зажатым после резки | Комплектация: 2 губки
• Губка с крестовым призматом: высота 32 мм | ширина 70 мм | Гориз./верт. призмат (гориз. Ø макс. 18 мм, верт. Ø макс. 32 мм) | Комплектация: 1 губка
• Высокая щелевая губка с призмой: высота 60 мм | ширина 100 мм | Гориз. призма Ø макс. 17 мм | Комплектация: 2 губки (1 гладкая, 1 с призмой)

Ограничитель заготовки
Для повторяющихся резов регулируемый ограничитель обеспечивает воспроизводимое позиционирование:

• Монтаж на Qtool 60 (также совместим с Qtool 80 / 80 VARIO слева/справа)
• Ход ограничителя до 120 мм

Прецизионные зажимные устройства / Аксессуары
Доступные аксессуары: Easy-зажимные пластины (S / M), Easy S с функцией вращения, Easy Adaption Qtool 40-60, Multi-Tower и поворотные блоки для функций вращения/наклона.
