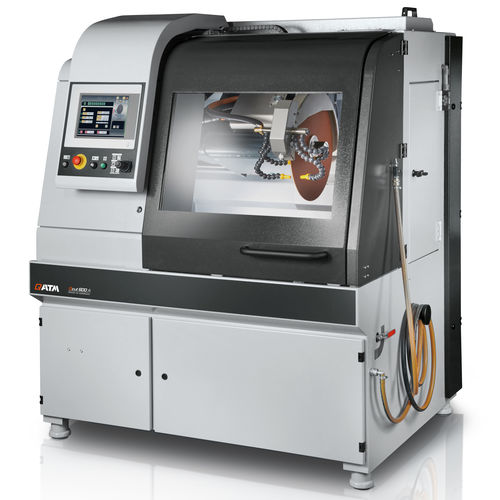

Станок для резки с вращающейся пластиной Qcut 600 A

для металлас ручным управлениемс цифровой поддержкой

Введение
Qcut 600 A — промышленный отрезной станок для влажной резки, предназначенный для крупных и тяжёлых образцов. Машина сочетает автоматические перемещения по осям X/Y/Z и водяное охлаждение основного привода мощностью 15 кВт, обеспечивая точную, малоконтактную резку и автоматизированные последовательности для серийного производства.

Преимущества изделия

• Вместимость реза: образцы до Ø 244 мм
• Работа с тяжёлыми деталями: стол рассчитан на загрузку вилочным погрузчиком или краном (см. спецификации нагрузки столa)
• Многопозиционный процесс (MPP): одновременное позиционирование и автоматическая резка нескольких компонентов на столе

1. Эргономичная панель управления

• 12,1" промышленный сенсорный дисплей с программным обеспечением QATM для создания и хранения программ
• Джойстик для ручного управления осями и быстрой настройки автоматических циклов
• Сдвижная панель управления для свободного доступа к рабочей зоне

2. Прочный корпус

• Сварная стальная конструкция с порошковым покрытием для промышленной эксплуатации
• Интегрируемая система циркуляционного охлаждения и опции центральной фильтрации
• Автоматическая централизованная смазка осей

3. Большой рабочий стол

• Нержавеющий стол с продольными и поперечными Т-образными пазами (размер паза: 12 мм)
• Надёжное закрепление сложных заготовок при помощи приспособлений для Т-пазов или системы Easy clamping
• Грузоподъёмность стола: до 400 кг (спецификация стола); доступны примеры типичных загрузок при зажиме

4. Большая камера резки

• Широкая раздвижная передняя дверь и боковая распашная дверь для безопасного доступа и обзора
• Большая боковая дверь для удобной замены отрезного круга
• Ударопрочное внутреннее LED-освещение

5. Оптимизированное поворотное плечо

• Эффективная система охлаждения в поворотном плече для стабильных условий резки
• Параллельно направляемый защитный кожух диска для увеличения мощности резки при вертикальных операциях
• Опциональная лазерная система выравнивания для быстрого позиционирования заготовки
• Водяное охлаждение главного привода, номинальная мощность 15 кВт

Ключевые характеристики

• Прецизионная Z-ось (0,1 мм) и интегрированная в стол Z-ось для сохранения высоты реза
• Автоматическая поперечная подача с функцией серийной резки для точных параллельных резов
• Опциональный инструмент вращения с вводом угла, управляемым ПО, для улучшения качества поверхности и сокращения времени обработки на вращающихся деталях
• Регулируемая импульсная резка для труднореактируемых материалов, улучшает охлаждение и качество реза
• Управление подачей в зависимости от силы резания: при достижении заданной силы подача автоматически уменьшается

Дополнительное оборудование (примеры)

• Узел рециркуляционного охлаждения: компактный интегрируемый охладитель с многокамерной фильтрацией
• Ленточная фильтровальная система: крупная система для непрерывной серийной работы (бак ≈ 285 л, производительность фильтрации ≈ 100 л/мин)
• Центробежный сепаратор: удаляет туман охлаждающей жидкости и улучшает качество воздуха в цехе (различные варианты мощности вытяжки)

Расходные материалы
Отрезные диски, входные сита и фильтрующие мешки относятся к рекомендуемым расходным материалам; QATM поставляет расходники, соответствующие данной машине.

Технические характеристики

• Отрезной диск: до Ø 600 мм
• Макс. способность реза: Ø 244 мм
• Макс. глубина погружения диска в образец: 190 мм (при диске Ø 500 мм)
• Размер фланца: Ø 32 / 40 мм
• Ход по X (автомат): 550 мм
• Ход по Y (автомат): 360 мм
• Ход по Z (автомат): 550 мм
• Прецизионная Z-ось: 0,1 мм
• Стол Ш x Г: 750 x 600 мм, нерж.
• Размер Т-паза: 12 мм
• Скорость диска: плавно регулируемая 1000 - 2400 об/мин
• Мощность главного привода: 15 кВт S1 (водяное охлаждение)
• Подключаемая мощность: 30 kVA
• Габариты Ш x В x Г: 1488 x 1960 x 1477 мм
• Вес: ок. 1600 кг (в зависимости от комплектации)
