Станок для резки с вращающейся пластиной Qcut 600 BOT

с цифровой поддержкойс программным управлениемметаллографический

Введение

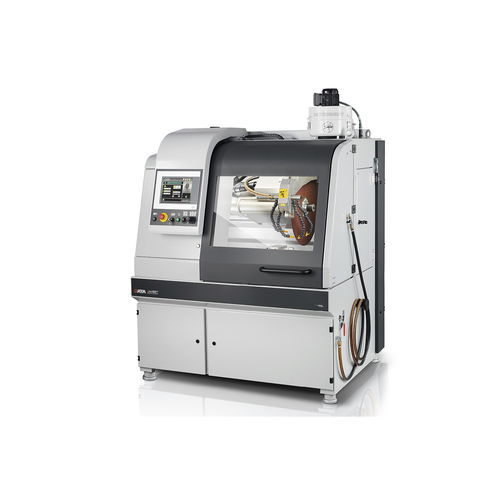

Робот для резки Qcut 600 BOT — это полностью автоматический 5-осевой станок для металлографической и промышленной резки, рассчитанный на отрезные круги до Ø 610 мм и стол диаметром Ø 600 мм.

Ключевые преимущества

• Запатентованная 5-осевая технология: выполнение сложных последовательностей резки без трудоёмкой повторной фиксации заготовок.
• Высокий уровень автоматизации: динамическая проверка диаметра круга и автоматическая корректировка параметров резки для серийной работы без присмотра.
• Воспроизводимость: повторяемые программы и точное позиционирование снижают разброс между образцами.
• Многопозиционный процесс (MPP): одновременное позиционирование и автоматическая резка нескольких компонентов на столе.

1. Эргономичная панель управления

• Большой 12.1" промышленный сенсорный экран с интуитивным ПО QATM
• Быстрая настройка и управление всеми осями с помощью двух джойстиков
• Выдвижная панель управления обеспечивает свободный рабочий доступ и эргономичное положение

2. Прочный корпус станка

• Порошковое покрытие стальной рамы, рассчитанное на промышленную эксплуатацию
• Интегрируемая рециркуляционная охлаждающая установка
• Автоматическая центральная смазка осей

3. Большой круглый стол

• Нержавеющий стол с продольными и поперечными Т-образными пазами
• Надёжное зажимание сложных деталей с помощью Т-паз стола или системы Easy clamping
• Диаметр стола Ø 600 мм; грузоподъёмность до 150 кг
• Вращение стола (макс. 360°) устраняет необходимость в повторной фиксации

4. Просторная камера резки

• Большая раздвижная дверь для лёгкого доступа и обзора
• Боковая распашная дверь для удобного доступа в камеру
• Большая боковая дверца для быстрой замены отрезного круга
• Ударопрочное светодиодное внутреннее освещение

5. Оптимизированное поворотное плечо

• Эффективная система охлаждения в зоне реза
• Повышенная производительность резки за счёт параллельно направляемого кожуха круга
• Опциональная лазерная система выравнивания для быстрого позиционирования детали

6. Ось вращения, B-ось

• Диапазон вращения до 360°; в сочетании с C-осью до 200° (автоматически)
• Точность позиционирования ±0,1°

7. Опциональная вращающаяся ось, C-ось

• Диапазон вращения до 360° (опционально, съёмная модульная ось)
• Возможности зажима расширяемы с помощью токарного патрона или других устройств

Кинематика резки / Оси (обзор)

• X-ось (ходовой рез): 550 мм, быстрые перемещения до 80 мм/с
• Y-ось (отрезной рез): 360 мм, автоматическая, быстрые перемещения до 80 мм/с
• Z-ось (поперечная подача): 550 мм, автоматическая (для точных параллельных серийных резов)
• B-ось (вращение): макс. 360° (4 оси) / 200° (5 осей), точность позиционирования ±0,1°
• C-ось (вращение, опция): макс. 360°, съёмная модульная ось

Двигатель, охлаждение и оптимизация резки

• Водяное охлаждение главного привода 15 kW (S1)
• Скорость отрезного круга переменная 1000 - 2400 об/мин
• Управление подачей в зависимости от силы резания для адаптации к материалу
• Автоматическое снижение скорости при начале нового реза
• Динамический контроль диаметра круга с автоматической корректировкой параметров

Аксессуары (примеры)

• Рециркуляционная охлаждающая установка (компактная, интегрируемая, многоступенчатая фильтрация)
• Ленточный фильтр для непрерывной/серийной эксплуатации (ёмкость бака 285 л, фильтрация ~100 л/мин)
• Центробежный сепаратор для удаления тумана охлаждающей жидкости и улучшения качества воздуха

Расходные материалы

• Отрезные круги QATM и расходные материалы, разработанные для воспроизводимой и эффективной резки

Технические характеристики

• Отрезной круг: до Ø 610 мм / 24"
• Макс. вхождение диска в образец: 244 мм (с диском Ø 610 мм)
• Размер фланца диска: Ø 32 / 40 мм
• X-ось (автоматическая): 550 мм
• Y-ось (автоматическая): 360 мм
• Z-ось (автоматическая): 550 мм
• Точность: ±0,1 мм / ±0,1°
• B-ось: 4 оси: 360°; 5 осей: 200°
• C-ось: 4 оси: - ; 5 осей: 360° (опция)
• Стол: Ø 600 мм, нержавеющая сталь
• T-слот: 12 мм
• Скорость диска: переменная 1000 - 2400 об/мин
• Мощность главного привода: 15 kW (S1)
• Подключаемая мощность: 30 kVA
• Габариты (Ш x В x Г): 1640 x 2200 x 1480 мм
• Вес: ~1600 кг (зависит от комплектации)
