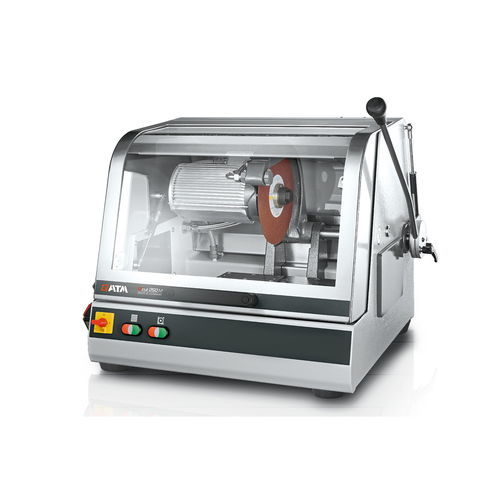

Станок для резки с вращающейся пластиной Qcut 250 M

для дискас ручным управлениемметаллографический

Введение
Отрезной станок Qcut 250 M — это ручная влажная отрезная машина, предназначенная для контролируемой резки при подготовке металлографических образцов. Кожух складывается внутрь, обеспечивая полный доступ к рабочей камере, а большое округлое смотровое окно позволяет чётко наблюдать процесс резки. Охлаждение диска интегрировано в защитный кожух, а прочный рабочий стол из нержавеющей стали оснащён сменными износными пластинами и поперечными пазами для выравнивания приспособлений.

Преимущества продукта

• Ручное вертикальное перемещение (ось Y) с регулируемым рычагом
• Просторная камера резания для образцов разного размера
• Люк слева и справа для обработки длинномерных заготовок
• Большой нержавеющий стол с заменяемыми износными пластинами
• Кожух по всей ширине для оптимального доступа
• Простота и эргономичность управления, подходящая для лабораторий и производства
• Совместимость с широким спектром зажимных инструментов и систем
• Блокировка двери и мониторинг остановки в соответствии с текущими стандартами безопасности
• Прочный алюминиевый корпус с порошковым покрытием

Особенности
Точный динамический отрез
Вертикальное движение резания выполняется вручную при помощи рычага, обеспечивающего точное и плавное управление. Длину и угол рычага можно регулировать; ограничитель глубины обеспечивает воспроизводимые значения глубины реза.

Освещение
Большое округлое смотровое окно создаёт широкое поле зрения в рабочую камеру. Для прямого освещения области реза доступна опциональная гибкая светодиодная лампа.

Безопасность
Интегрированный мониторинг остановки предотвращает открытие при вращении режущего диска. Система блокировки двери и защищённый кожух диска обеспечивают безопасный доступ при настройке и техническом обслуживании.

Расходные материалы
Для надёжной и эффективной резки используйте режущие диски QATM и рекомендованные расходные материалы, подобранные под обрабатываемый материал. Правильный выбор диска и охлаждения обеспечивает качество реза и длительный срок службы инструмента.

Зажимные приспособления
Доступен широкий ассортимент зажимных приспособлений и тисков (например, тиски 80). Поперечные канавки на нержавеющем столе позволяют точно выравнивать и надёжно фиксировать приспособления.

Загрузки / доступные документы
Технические паспорта и страницы каталога доступны на нескольких языках, включая технический лист Qcut 250 M и перечни аксессуаров.

Технические характеристики

• Режущий диск: до Ø 250 мм / 10"
• Макс. способность резки: Ø 55 мм / Ø 90 мм (до 25 мм длины)
• Размер фланца: Ø 32 мм
• Ось Y (вертикальное перемещение): 145 мм
• Стол Ш x Г: 350 x 288 мм, нержавеющая сталь
• Ширина Т-образной пазы: 12 мм
• Подключаемая мощность: 4,5 kVA
• Мощность привода (главный привод): 3 kW S6 40%
• Габариты Ш x В x Г: 810 x 735 x 650 мм
• Вес: ~75 кг
