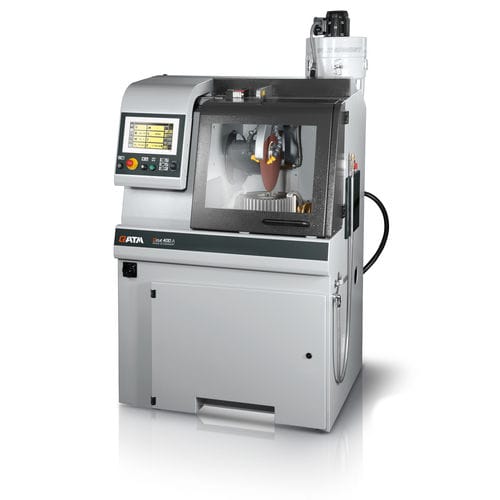

Станок для резки с вращающейся пластиной Qcut 400 A

для пробс цифровой поддержкойс программным обеспечением для параметрирования

Введение
Qcut 400 A — напольный отрезной станок точного класса для подготовки образцов в лабораториях и на производствах. Предназначен для отрезных дисков до Ø 406 мм, сочетает большую режущую способность с компактными габаритами и автоматическими перемещениями по осям X/Y для воспроизводимых резов.

Преимущества продукта

• Компактное размещение при высокой режущей производительности
• Многопозиционный процесс (MPP) для последовательных резов в разных позициях
• Система Quick-Change для быстрого замены диска и упрощённого обслуживания

Эргономичная панель управления

• 10,1" промышленный сенсорный экран с интуитивным ПО QATM
• Джойстик для быстрого ручного управления осями и настройки
• Хранение до 200 пользовательских программ

Прочный корпус станка

• Алюминиевая конструкция с порошковым покрытием для промышленной эксплуатации
• Интегрируемая система рециркуляции охлаждения и опциональный центробежный сепаратор
• Автоматическая централизованная смазка осей

Компактный стол из нержавеющей стали

• Встроенные продольные и поперечные Т-образные пазы для гибкого крепления
• Габариты: 420 x 375 мм (с Z); 550 x 375 мм (без Z)
• Грузоподъёмность до 120 кг; ходы X 345 мм, Y 200 мм, Z 150 мм (Z механический стандарт, автомат опция)

Большая камера резки

• Большая раздвижная дверь и боковая распашная створка для быстрого и безопасного доступа
• Правый боковой проём для длинных образцов и ударопрочное LED-внутреннее освещение

Оптимизированный штанговый механизм и режущая головка

• Параллельно направляемый кожух диска повышает режущую способность
• Эффективная система охлаждения и Quick-Change для быстрой ТО
• Опция: лазерная разметка для точного позиционирования заготовки

Лазерная разметка (опция)

• Проецирует линию реза на заготовку для повторяемого и точного позиционирования

Точная поперечная подача

• Встроенная Z-ось поддерживает высоту реза, а автоматическая поперечная подача обеспечивает точные параллельные серийные разрезы
• MPP и функции серийной резки упрощают сложные последовательности

Поворотный инструмент (опция)

• Вертикальная вращающая подача с программируемым углом для осесимметричных деталей
• Улучшает однородность поверхности и сокращает время резки таких деталей вдвое

Интуитивная эксплуатация

• Большой сенсорный экран и джойстик для удобного управления параметрами в автоматическом режиме
• Возможность менять скорость подачи, путь и силу реза во время работы

Импульсная резка

• Регулируемая автоматическая импульсная резка для толстых и труднообрабатываемых материалов, оптимизирующая охлаждение и качество реза

Управление подачей по силе реза (X & Y)

• Автоматическое уменьшение подачи при достижении заданного предела силы реза для защиты станка, образца и оснастки, при этом достигается экономия времени

Комплектующие (выбор)

• Устройство рециркуляции охлаждения с многокамерной фильтрацией
• Ленточная фильтрационная система для непрерывной работы (бак 285 л; фильтрация 100 л/мин)
• Центробежный сепаратор для удаления тумана СОЖ (452 m3/h)

Расходные материалы
Рекомендуется применение соответствующих отрезных дисков и расходных материалов для обеспечения надёжности, безопасности и эффективности режущего процесса.

Технические характеристики

• Модель: Qcut 400 A
• Отрезной диск: до Ø 406 мм
• Макс. режущая способность: Ø 150 мм
• Ход X (авто): 345 мм
• Ход Y (авто): 200 мм
• Ход Z (ручной стандарт / авто опция): 150 мм; точность Z: 0,1 мм
• Размер Т-паза: 12 мм
• Размер столешницы: 420 x 375 мм (с Z); 550 x 375 мм (без Z)
• Грузоподъёмность стола: до 120 кг
• Мощность привода (главный): 7 kW, S1; подключаемая мощность: 17 kVA
• Габариты (Ш x В x Г): 1100 x 1610 x 930 мм
• Масса (в зависимости от комплектации): ~480 кг
