Станок для резки с вращающейся пластиной Qcut 150 A

с цифровой поддержкойс программным обеспечением для параметрированияс программным управлением

Обзор

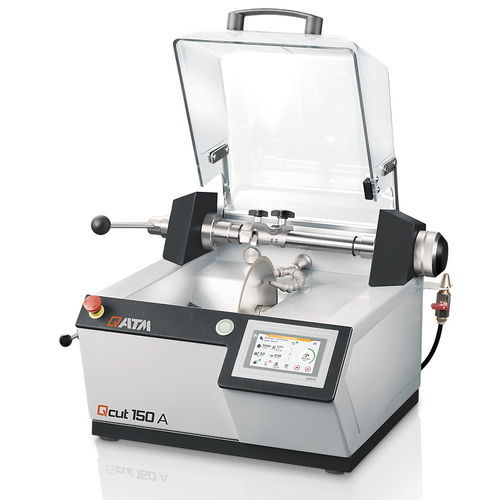

Qcut 150 A — компактный настольный прецизионный отрезной станок для отрезных кругов Ø75–203 мм (8"). Выполняет автоматическую и ручную резку с помощью эргономичного рычага. Опциональный зажимной рычаг со встроенным датчиком силы обеспечивает малую деформацию за счёт подачи, контролируемой по силе.

Преимущества продукта

• До 5 режимов работы: ручной, автоматическая подача, подача с регулировкой по усилию, режим шлифования, резка с приставным столом (в зависимости от конфигурации)
• Ручная поперечная подача
• Функция зонной резки
• Четыре варианта систем охлаждения
• Устройство для правки шлифколец
• Интуитивное ПО QATM с встроенной базой данных

Резка с контролем усилия

• Встроенный датчик силы в зажимном рычаге точно регулирует подачу в соответствии с заданным усилием резки
• Постоянное усилие в процессе обеспечивает чистую резку закалённых кромок и композитных материалов

Приставной стол

• Приставной стол монтируется без инструмента
• Быстрая ручная нарезка больших образцов, печатных плат или листового материала

Зонная резка

• Индивидуальная настройка скорости подачи или усилия резки для отдельных зон образца
• Снижение деформации материала и нагрева
• Ускорение процесса резки

Режим шлифования

• Подготовка образца: в режиме шлифования образцы можно шлифовать вручную или полуавтоматически с использованием чашечного круга
• Подходит для тонких срезов и микроэлектроники

Вакуумный зажим

• Стеклянные предметные стёкла и тонкие срезы можно надежно зафиксировать без проскальзывания

Особенности

• Зажимной рычаг: быстрое зажимное устройство без инструментов с прецизионными зажимами, поворотным устройством и вакуумным модулем — макс. размер образца: Ø40 мм
• Ось Y: ручная или автоматическая подача; ход 120 мм; скорость автоматической подачи 0,01–20 мм/с; регулируемое усилие резки 0–10 Н (опция)
• Устройство для правки: ручное управление снаружи для правки алмазных отрезных и шлифовальных кругов
• Корпус: нержавеющий корпус, стойкий к коррозии, окрашен порошковым покрытием для облегчения очистки
• Прозрачный кожух: поворотный кожух с свободным доступом к камере резания; встроенный предохранительный выключатель
• Ось Z: ручная поперечная подача; ход 25 мм; отображение положения на дисплее; точность позиционирования 0,005 мм
• Привод отрезного круга: диаметр круга Ø75–203 мм (8"); мощность привода 0,37 кВт (S1)
• Панель управления: 4,3" промышленный сенсорный экран; интуитивный интерфейс; сохранение до 200 пользовательских методов резки; управление учетными записями

Все параметры наглядно

• Прочный 4,3" промышленный сенсорный экран
• Интуитивное ПО с отображением всех ключевых параметров резки
• Большая память программ и управление пользователями

Технические данные
Отрезной круг: Ø75–203 мм (8")
Переменная скорость: 150–3000 об/мин
Макс. пропускная способность (диаметр образца): Ø40 мм
Размер шпинделя: Ø12,7 мм
Регулируемая сила резки (опция): 0–10 Н
Подача (автомат): 0,01–20 мм/с
Ход Y‑оси: 120 мм (ручной/авто)
Ход Z‑оси (ручной параллельный разрез): 25 мм; точность позиционирования 0,005 мм
Мощность мотора: 0,37 кВт (S1)
Подключаемая мощность: 0,75 кВА
Габариты (Ш x В x Г): 545 x 391 x 566 мм
Вес: ок. 45 кг (в зависимости от комплектации)

Комплектация и варианты охлаждения

• Широкий ассортимент зажимных приспособлений для залитых и незалитых образцов до Ø40 мм
• Системы охлаждения: циркуляция 15 л, мобильная циркуляция 45 л, интеграция в лабораторную систему 45 л, охлаждение погружением (погружение круга)
• Устройство для правки круга и опциональный насосный модуль для промывки камеры резки (в зависимости от системы охлаждения)
