Лазерный станок для резки Qcut 250 A

с вращающейся пластинойс программным управлениемметаллографический

Введение

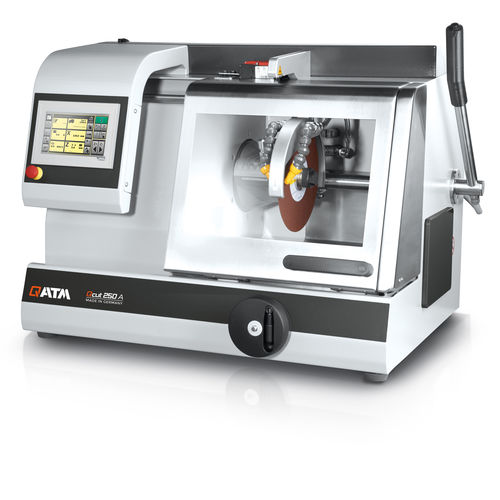

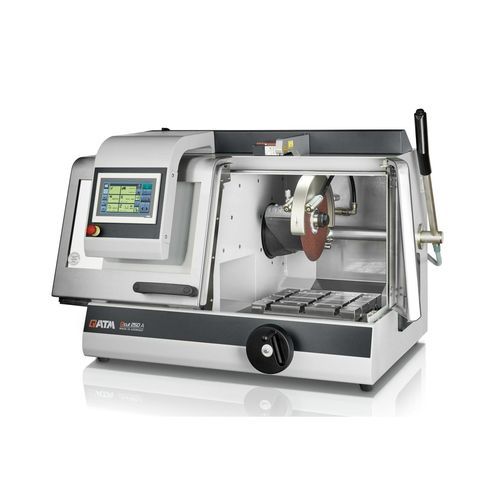

Qcut 250 A — компактный, гибкий полуавтоматический абразивный отрезной станок для изделий и образцов до Ø 95 мм, с рабочим диском до 254 mm / 10". Он сочетает скорость ручной резки с функциями автоматизированной абразивной резки.

Преимущества продукта

• Ручная Y‑ось с электромеханическим рычажным тормозом для однорукого управления
• Care‑Cut (осцилляция) для щадящей резки чувствительных материалов
• 7" сенсорный экран с интуитивным программным обеспечением QATM
• Автоматический ход по X и ручное управление колесом
• Управление подачей в зависимости от силы резания (ось X)
• Высокоэффективная LED‑подсветка камеры резки
• Параллельное размещение защитного кожуха диска увеличивает эффективную режущую способность
• Боковые отверстия для длинных заготовок

Точный динамический рез
Ручное движение реза регулируется через зубчатую передачу для контроля силы резания, что обеспечивает плавные и точные разрезы. Электромеханический рычажный тормоз фиксирует положение диска в любой позиции.

Горизонтальное движение
Стол поддерживает как ручное (рулевой маховик), так и динамическое автоматическое перемещение. В режиме импульсной резки материал подвергается меньшей нагрузке, что бережно влияет на поверхность образца.

Интуитивное программное обеспечение
Интегрированное ПО содержит удобное меню технического обслуживания и настраиваемые параметры резки, что упрощает эксплуатацию и плановое обслуживание.

Автоматическая поперечная подача
Опциональная Z‑ось обеспечивает регулировку с точностью 0,1 мм для параллельных и серийных резов.

Детали и преимущества

• Большой нержавеющий стол: безлюфтовое позиционирование осей; T‑пазы 12 mm; макс. W x H: 380 x 270 mm (без Z‑оси), иначе 300 x 270 mm
• Эргономичная панель управления: 10,1" цветной дисплей и джойстик для ручного управления
• Лазерная разметка для точного позиционирования перед резом
• Блокировка диска: упрощенная замена диска через механизм блокировки и удобную гайку
• Боковые отверстия для точного позиционирования длинных деталей
• Прочный корпус: конструкция из порошково‑окрашенного алюминия
• Параллельно направляющий кожух диска для увеличения мощности при поперечных резах
• Большой ручной рычаг с автоматическим фиксирующим тормозом для точных поперечных резов

Технические данные

• Отрезной круг: до 254 mm / 10"
• Максимальная пропускная способность: Ø 95 mm
• Ход по X (авто & вручную): 225 mm
• Ход по Y (вручную): 170 mm
• Опциональный ход по Z: 120 mm, точность 0,1 mm
• Размер стола W x D без Z: 380 x 270 mm; с Z: 300 x 270 mm
• T‑паз: 12 mm
• Подключаемая мощность: 5,5 kVA
• Мощность главного привода: 3 kW (S1); 4 kW (S3/60%)
• Скорость: 3015 об/мин (50 Hz) / 3100 об/мин (60 Hz)
• Габариты машины W x H x D: 925 x 676 x 756 mm
• Примерный вес: ~130 kg (в зависимости от комплектации)
