Станок для резки с вращающейся пластиной Qcut 350 A

для композитных материаловдля печатной платыдля проб

Введение

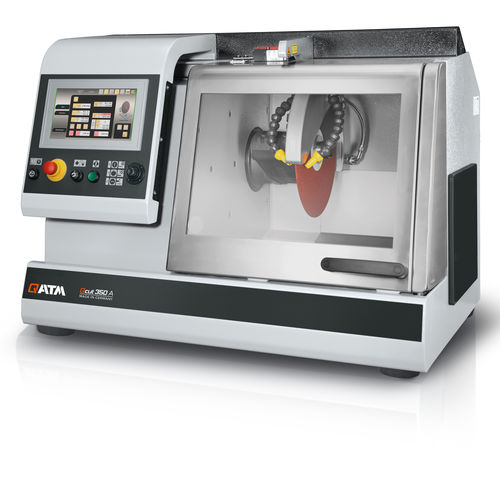

Qcut 350 A — автоматический отрезной абразивный станок для влажной резки образцов до Ø 135 мм. Режим Low Contact Cutting (LCC) обеспечивает аккуратную и контролируемую резку проб с различной геометрией, размерами и материалами. Типичные области применения: металлография, материаловедение, минералогия, подготовка композитных материалов (CFC/PMC/MMC) и резка электронных компонентов, например печатных плат. Увеличенная рабочая камера и стол из нержавеющей стали облегчают работу. Программные функции, такие как автоматическое определение касания, Multi-Position-Process (MPP) и параллельная установка кожуха диска при вертикальной резке, повышают воспроизводимость и производительность.

Преимущества продукта

• Автоматическое перемещение по горизонтали
• Автоматическое перемещение по вертикали
• Электронное регулирование силы резки
• Электронное измерение пути
• Электронный ограничитель силы резки
• Память для сохранения программ
• Широкий выбор зажимных инструментов и систем
• Правое боковое отверстие для длинных деталей

Электронное управление мощностью
Скорость подачи автоматически снижается при достижении заданной максимальной мощности, что защищает привод и режущие компоненты от перегрузки.

Прецизионная поперечная подача
Опциональная автоматическая поперечная подача с функцией серийной резки подходит для точных параллельных резов. Управление осуществляется электронно; поперечная подача может использоваться в качестве подающей оси при работе с pot wheel.

Пульсирующая резка
Переменная система пульсирующей резки дает преимущества при обработке массивных сечений и трудно режущихся материалов, снижая тепловые и механические нагрузки.

Multi-Position-Process (MPP)
MPP позволяет разместить несколько образцов на столе и разрезать их в одной автоматической последовательности. Функция teach-in упрощает установку различных позиций реза и делает процесс повторяемым.

Автоматическое определение касания
После автоматического старта цикла образец быстро подается, и при касании диска рез начинается с заданными параметрами, обеспечивая безопасный и эффективный старт реза.

Новые размеры
Увеличенная рабочая камера и стол в сочетании с параллельной установкой кожуха диска увеличивают ёмкость резки и хода всех осей. Боковая дверь и дополнительное отверстие для длинных заготовок улучшают доступ и гибкость в работе.

Электронное управление
Параметры автоматических поперечных резов можно сохранять и загружать в электронной системе управления. Дисплей показывает положение при ручной подаче и позволяет изменять скорость подачи, ход и силу резки во время автоматических циклов.

Преимущества в деталях
1. Большой стол

• Бесконтактеная постановка осей (без люфта)
• Простейшие пазы для установки зажимных приспособлений QATM
• T-образные пазы 12 мм для индивидуальных приспособлений
• Макс. Ш x В: 500 x 300 мм (без Z-оси); в противном случае макс. 400 x 300 мм

2. Эргономичная панель управления

• 10,1" цветной сенсорный дисплей
• Джойстик для ручного управления

3. Лазерная разметка

• Для точного позиционирования деталей перед резом

4. Блокировка отрезного диска

• Механизм блокировки и простая гайка для быстрой замены диска

5. Боковое отверстие

• Правая боковая дверь для длинных образцов

6. Прочный корпус

• Порошковое покрытие, алюминиевая конструкция

7. Параллельно направляемый кожух диска

• Повышенная ёмкость резки при поперечной резке

Технические данные
Диск для резки: до Ø 356 mm / 14 in
Макс. ёмкость резки: Ø 135 mm
Размер фланца диска: Ø 32 mm
X-ось автоматическая: 260 mm
Y-ось автоматическая: 175 mm
Z-ось автоматическая (опция): 140 mm
Прецизионная Z-ось: 0,1 mm
Стол без Z-оси Ш x Г: 500 x 300 mm, нержавеющая сталь
Стол с Z-осью Ш x Г: 400 x 300 mm, нержавеющая сталь
T-образный паз: 12 mm
Скорость: переменная 800–3400 об/мин
Подключаемая мощность: 9,5 kVA
Мощность привода (основной): 4 kW S1; 5,5 kW S3
Ш x В x Г: 1015 x 760 x 810 mm
Вес: ок. 200 кг (зависит от комплектации)

Технические характеристики

• Модель: Qcut 350 A
• Макс. ёмкость резки: Ø 135 mm
• Диск для резки: до Ø 356 mm
• Диапазон скоростей: 800–3400 об/мин (переменный)
• Мощность привода: 4 kW (непрерывно), 5,5 kW (прерывистый)
• Размеры стола: 500 x 300 mm (без Z-оси) / 400 x 300 mm (с Z-осью)
• Прецизионная Z-ось: 0,1 mm
• Подключаемая мощность: 9,5 kVA
• Примерный вес: 200 кг (зависит от комплектации)
