Ручной outil de serrage Qtool 40 series

механическийдля обрабатываемых деталейдля резального станка

Введение
Быстрозажимные приспособления для отрезных операций с мелкими деталями. Серия Qtool 40 включает две версии: Qtool 40 (эксцентриковый зажим) для быстрого и повторяемого зажима и Qtool 40 S (винтовой зажим со звездчатой рукояткой) для ручного регулирования силы зажима. Регулируемый задний упор и широкий ассортимент сменных губок позволяют адаптировать зажим к геометрии детали.

Ключевые преимущества

• Предназначено для мелких деталей: типич. Ø 40 mm | Ширина губки 60 mm
• Qtool 40 S: винтовой зажим со звездчатой рукояткой для ручной регулировки силы

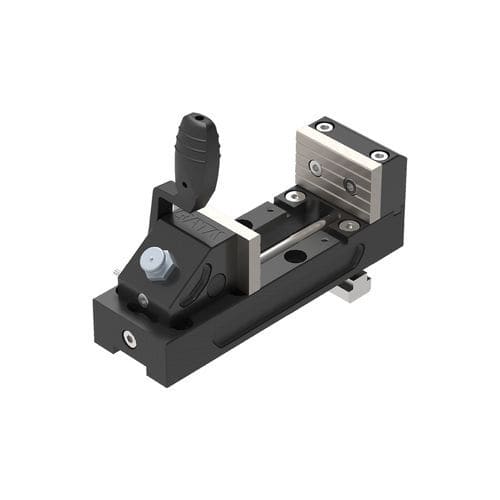

• Qtool 40: эксцентриковый зажим для быстрого и мощного зажима
• Регулируемый задний упор для точного позиционирования при резке
• Широкий выбор сменных губок для соответствия форме детали

Технические данные (кратко)

• Qtool 40: диапазон зажима 0–60 mm | Ширина губки 50 mm | Высота губки 25 mm | Сила зажима ок. 1000 N
• Qtool 40 S: диапазон зажима 0–50 mm | Ширина губки 50 mm | Высота губки 25 mm | Сила зажима переменная (ручная)

Совместимость (кратко)
Гибкие варианты монтажа: прямое крепление через T-образную гайку/прокладку или через Easy plate (S/M). Примеры совместимости с машинами: Qcut 200 A (прямой 8 mm / 60 mm; Easy plate S/M), Qcut 250 A (Easy plate S/M), Qcut 250 M (Easy plate S/M), Qcut 350 A (Easy plate S/M), Brillant 230 (Easy plate S/M).

Губки и рекомендации по применению

• Общее: широкий ассортимент губок для индивидуальной адаптации Qtool к различным формам и размерам деталей.
• Круглые детали: используйте призматические или фасонные губки для создания определённого 3-точечного контакта и предотвращения скольжения; круглые детали также можно зажимать вертикально с помощью крестового призмы и резать над приспособлением.
• Крупные детали: высокие губки увеличивают площадь захвата для геометрически больших деталей.
• Зажим отрезанной стороны: разрезные (щелевые) губки зажимают отрезанную сторону детали, уменьшая образование заусенцев и минимизируя последующую шлифовку перед установкой.

Доступные губки (примеры)

• Стандартная губка (в комплекте): высота 25 mm, ширина 40 mm, универсальная (комплект: 1 запасная губка)
• Фасонная губка: высота 25 mm, ширина 40 mm, фаска 5° для прижатия круглого материала; для круглых деталей до Ø 50 mm (комплект: 1 губка)
• Высокая губка: высота 45 mm, ширина 50 mm, для крупных деталей (комплект: 2 губки)
• Высокая щелевидная губка: высота 45 mm, ширина 80 mm, удерживает разрезанный элемент зажатым после резки (комплект: 2 губки)
• Губка с крестовой призмой: высота 25 mm, ширина 40 mm, горизонтальная и вертикальная призма для 3-точечной опоры, вертикальная призма макс Ø 17 mm (комплект: 1 губка)
• Высокая щелевидная с призмой: высота 45 mm, ширина 80 mm, горизонтальная призма макс Ø 17 mm, образец остаётся зажатым после резки (комплект: 2 губки: 1 щелевидная высокая + 1 щелевидная с призмой)

Аксессуары / Прецизионные приспособления

• Easy clamping plate S
• Easy clamping plate S с поворотной функцией
• Easy Adaption Qtool 40-60
• Multi-Tower
• Swivel unit Qtool 40-60

Примечания
Выбирайте губки и аксессуары в соответствии с геометрией детали, чтобы оптимизировать стабильность зажима, уменьшить образование заусенцев и повысить воспроизводимость реза. Серия поддерживает гибкие варианты монтажа для использования на отрезных станках QATM.

Технические характеристики

• Семейство продуктов: Qtool 40 Series (Qtool 40 / Qtool 40 S)
• Диапазон зажима Qtool 40: 0–60 mm
• Диапазон зажима Qtool 40 S: 0–50 mm
• Стандартная ширина губки: 50 mm | Стандартная высота губки: 25 mm
• Сила зажима Qtool 40: ок. 1000 N
• Сила зажима Qtool 40 S: переменная (ручной звездчатый рычаг)
• Подходит для мелких деталей (тип. Ø до 40 mm; при использовании специальных губок — до Ø 50 mm)
• Регулируемый задний упор для контроля позиции при резке
• Доступные типы губок: стандартная, фасонная, высокая, высокая щелевидная, крестовая призма, высокая щелевидная с призмой
• Варианты монтажа: прямая установка через T-образную гайку/прокладку или через Easy plate (S/M)
