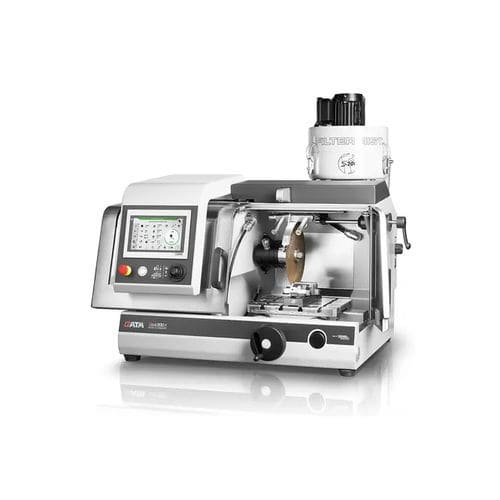

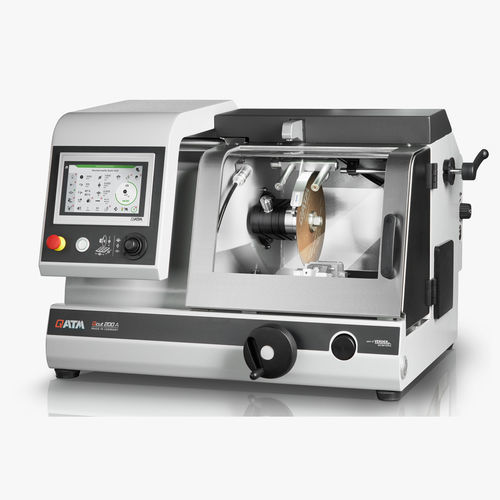

Станок для резки с вращающейся пластиной Qcut 200 A

для металладля стекладля проб

Введение
Qcut 200 A — компактный прецизионный отрезной станок с до трёх автоматическими осями (X, Y, Z), предназначенный для работы с отрезными кругами диаметром до Ø 203 мм (8''). Машина имеет модульную, компактную конструкцию и несколько режимов резки, включая продольную/удачную резку и ступенчатую резку для оптимизированного послойного съёма материала.

Преимущества продукта

• Полностью автоматические прецизионные оси с беззазорными подшипниками
• Новая система охлаждения с примерно на 25% большим расходом по сравнению с аналогичными машинами, снижает износ отрезного круга до 15%
• Функция автоматической очистки рабочей камеры
• Новые программные функции для шлифовальных применений
• Упрощённая замена отрезного круга с фиксацией и опцией интегрированной смазки
• Устройство для выправки/дрессировки алмазных и шлифовальных кругов
• Новая модульная адаптируемая поворотная система

Высокие требования к безопасности

• Включающий переключатель: машину можно позиционировать только с использованием двухручного управления при открытой двери
• Риск раздавливания оператора практически исключён

Интеллектуальное обнаружение деталей

• Проверенная автоматическая детекция деталей и новое обнаружение выхода (функция автозаргузки/автоостановки)
• Точки начала и конца реза определяются автоматически, что сокращает время обработки

Высокая точность благодаря прочной конструкции

• Долговечная, мало вибрирующая и устойчивая конструкция
• Подходит для резки или шлифования (чашечное колесо) деликатных образцов с максимальной точностью
• Отличный доступ к рабочей камере через большую раздвижную дверь
• Быстрое и надёжное крепление универсальных зажимных приспособлений на большой стол

Интуитивно понятная и простая эксплуатация

• Большой 7" промышленный сенсорный экран с эргономичным пользовательским интерфейсом
• Удобное программное обеспечение и простая эксплуатация
• Комфортное перемещение автоматических осей с помощью джойстика

Контроль расхода

• Опциональный контроль расхода обеспечивает постоянное охлаждение чувствительных образцов при длительной резке
• Процесс резки автоматически прерывается при достижении критического порога

Функция автоматической очистки

• Полная автоматическая очистка машины через спиральные сопла внутри рабочей камеры
• Очистку можно включать индивидуально и запускать автоматически после каждого реза
• Очистку можно активировать во время работы для обеспечения видимости

Широкие программы резки

• Продольная или ударная резка для минимизации площади контакта в зависимости от геометрии детали
• Функции ступенчатой резки для послойного снятия и оптимизации угла воздействия, особенно для массивных материалов

Широкий ассортимент аксессуаров

• Большой стол с пазами и T-пазами 8 мм для зажимных устройств QATM (макс. Ш x В: 300 x 210 мм)
• Зажимные устройства: широкий выбор, включая вакуумный прижим для фиксации предметных стёкол для тонких срезов
• Опциональные системы циркуляционного охлаждения (портативные, мобильные или лабораторные варианты) для оптимального охлаждения, фильтрации и удаления стружки
• Аксессуары могут быть расширены поворотным устройством и дополнительными зажимными приспособлениями

Технические данные (таблица)
Отрезной круг: до Ø 203 мм / 8"
Макс. глубина реза: 75 мм (при круге Ø 200 мм)
Диаметр фланца: Ø 12,7 мм
X-ось: 210 мм (ручная / автоматическая)
Y-ось: 80 мм (автоматическая)
Z-ось (опция): 80 мм (автоматическая)
Скорость подачи: 0,005–20 мм/с
Точность Z-оси: 0,005 мм
Мин. поперечная подача (Z-ось): 0,001 мм
Стол без Z-оси (ШxГ): 300 x 210 мм
Стол с Z-осью (ШxГ): 280 x 210 мм
T-паз: 8 мм
Скорость: 300 - 5000 об/мин
Мощность привода (главный): 0,75 кВт, S1
Подключаемая мощность: 2,2 кВА
Ш x В x Г: 725 x 535 x 675 мм
Вес: ок. 82 кг

Технические характеристики

• Модель: Qcut 200 A
• Поддерживаемый диаметр отрезного круга: до 203 мм (8'')
• Максимальная глубина реза: 75 мм (с кругом Ø 200 мм)
• Диаметр фланца: 12,7 мм
• Автоматические оси: X = 210 мм (ручной/автоматический), Y = 80 мм (автоматический), опциональная Z = 80 мм (автоматический)
• Диапазон скорости подачи: 0,005–20 мм/с
• Точность Z-оси: 0,005 мм; мин. поперечная подача (Z): 0,001 мм
• Размеры стола: без Z 300 x 210 мм; с Z 280 x 210 мм
• T-пазы: 8 мм для зажимных устройств
• Диапазон оборотов шпинделя: 300–5000 об/мин
• Мощность главного привода: 0,75 кВт (S1)
• Подключаемая мощность: 2,2 кВА
• Габариты машины (Ш x В x Г): 725 x 535 x 675 мм
• Приблизительный вес: 82 кг
